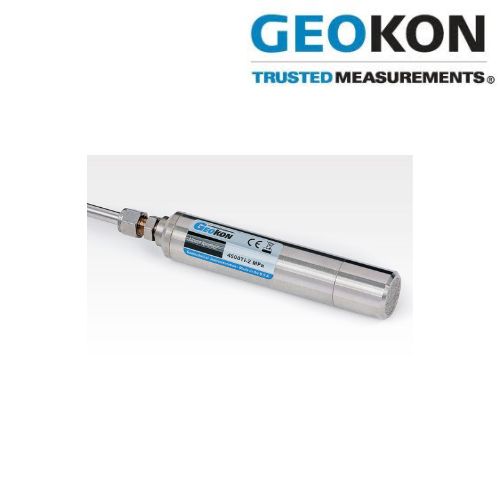

GEOKON 4500INCO-700KPA Piezometer dây rung 700 kPa Việt Nam

Mô tả sản phẩm 4500INCO-700KPA

GEOKON 4500INCO-700KPA là cảm biến đo áp suất lỗ rỗng dạng dây rung (Vibrating Wire Piezometer) thuộc dòng 4500CR, được thiết kế với các bộ phận tiếp xúc môi trường bằng Inconel nhằm tăng khả năng chống ăn mòn trong các ứng dụng đo địa kỹ thuật và môi trường khắc nghiệt. Model có dải đo 700 kPa, sử dụng nguyên lý vibrating wire để chuyển sự thay đổi áp suất thành tín hiệu tần số, phù hợp cho hệ thống thu thập dữ liệu và thiết bị đọc tín hiệu dây rung của GEOKON. Cảm biến có độ phân giải tối thiểu 0,025% F.S., độ chính xác ±0,1% F.S., độ tuyến tính nhỏ hơn 0,5% F.S. và khả năng chịu quá áp 1,5 lần áp suất định mức. Nhiệt độ làm việc tiêu chuẩn từ -20°C đến +80°C. Với kết cấu chống ăn mòn và khả năng tích hợp với các bộ đọc/data logger GEOKON, 4500INCO-700KPA phù hợp cho giám sát áp suất nước lỗ rỗng trong công trình địa kỹ thuật.

Tài liệu kỹ thuật GEOKON 4500CR

Ưu điểm nổi bật 4500INCO-700KPA

Dải đo 700 kPa, thuộc các tùy chọn tiêu chuẩn của 4500INCO.
Công nghệ Vibrating Wire, phù hợp cho hệ thống quan trắc địa kỹ thuật dài hạn.
Phần tiếp xúc môi trường sử dụng Inconel, tăng khả năng chống ăn mòn.
Độ phân giải tối thiểu 0,025% F.S.
Độ chính xác ±0,1% F.S. trong điều kiện phòng thí nghiệm.
Độ tuyến tính <0,5% F.S.
Khả năng chịu quá áp 1,5 × áp suất định mức.
Nhiệt độ làm việc tiêu chuẩn -20°C đến +80°C.
Có tích hợp tripolar plasma surge arrestor để bảo vệ cuộn dây cảm biến trước nguy cơ xung sét.
Kích thước đối với dải 350 kPa đến 5 MPa: khoảng 133 × 19,1 mm.
Có thể kết nối với các hệ thống data logger, readout và thiết bị phân tích tín hiệu vibrating wire của GEOKON.

Trang sản phẩm GEOKON 4500CR Corrosion Resistant Piezometers

Thông số kỹ thuật 4500INCO-700KPA

Thông số	Giá trị
Thương hiệu	GEOKON
Model	4500INCO-700KPA
Loại thiết bị	Vibrating Wire Piezometer
Dòng sản phẩm	4500CR
Kết cấu	Corrosion Resistant Piezometer
Vật liệu phần tiếp xúc	Inconel
Dải đo	700 kPa
Nguyên lý đo	Vibrating Wire
Độ phân giải	0,025% F.S. tối thiểu
Độ chính xác	±0,1% F.S.
Độ tuyến tính	<0,5% F.S.
Khả năng chịu quá áp	1,5 × áp suất định mức
Nhiệt độ làm việc	-20°C đến +80°C
Dải tần số	1400–3500 Hz
Thermal zero shift	<0,05% F.S./°C đối với dải 700 kPa
Diaphragm displacement	<0,001 cm³ tại F.S.
Kích thước	Khoảng 133 × 19,1 mm
Bảo vệ xung	Tripolar plasma surge arrestor
Cáp	Tùy cấu hình cáp đặt hàng
Tín hiệu	Tần số Vibrating Wire
Ứng dụng chính	Đo áp suất nước lỗ rỗng và quan trắc địa kỹ thuật

Các thông số trên được đối chiếu từ trang sản phẩm và datasheet chính thức của GEOKON. GEOKON xác nhận 4500INCO có các dải tiêu chuẩn gồm 70, 170, 350, 700 kPa, 1, 2, 3, 5, 7,5, 10 và 20 MPa.

Datasheet 4500CR – GEOKON

Model / phiên bản

4500INCO-70KPA – 70 kPa, Inconel wetted parts
4500INCO-170KPA – 170 kPa, Inconel wetted parts
4500INCO-350KPA – 350 kPa, Inconel wetted parts
4500INCO-700KPA – 700 kPa, Inconel wetted parts
4500INCO-1MPA – 1 MPa, Inconel wetted parts
4500INCO-2MPA – 2 MPa, Inconel wetted parts
4500INCO-3MPA – 3 MPa, Inconel wetted parts
4500INCO-5MPA – 5 MPa, Inconel wetted parts
4500INCO-7.5MPA – 7,5 MPa, Inconel wetted parts
4500INCO-10MPA – 10 MPa, Inconel wetted parts
4500INCO-20MPA – 20 MPa, Inconel wetted parts

GEOKON cũng cung cấp dòng 4500TI với kết cấu titanium và các dải áp suất khác; cần đối chiếu chính xác mã đặt hàng khi thay thế cảm biến.

Ứng dụng 4500INCO-700KPA

Quan trắc áp suất nước lỗ rỗng trong nền đất.
Giám sát áp lực nước trong đập và hồ chứa.
Quan trắc địa kỹ thuật tại công trình thủy điện.
Theo dõi áp suất trong nền móng và kết cấu địa kỹ thuật.
Giám sát đất đá, mái dốc và khu vực có nguy cơ biến dạng.
Quan trắc công trình ngầm, hầm và các kết cấu dưới mặt đất.
Hệ thống quan trắc dài hạn sử dụng data logger.
Các môi trường yêu cầu vật liệu tiếp xúc có khả năng chống ăn mòn cao nhờ cấu trúc Inconel.

Lợi ích khi sử dụng

4500INCO-700KPA cung cấp giải pháp đo áp suất lỗ rỗng bằng công nghệ vibrating wire, phù hợp cho các hệ thống quan trắc địa kỹ thuật cần hoạt động ổn định trong thời gian dài. Cấu trúc Inconel giúp cảm biến phù hợp hơn với các môi trường có yêu cầu chống ăn mòn, trong khi độ phân giải 0,025% F.S. và độ chính xác ±0,1% F.S. hỗ trợ theo dõi các biến động áp suất với độ chi tiết cao. Khả năng tích hợp với hệ thống đọc và ghi dữ liệu của GEOKON giúp xây dựng hệ thống quan trắc tập trung cho đập, nền móng, mái dốc, hầm và các công trình địa kỹ thuật khác.
