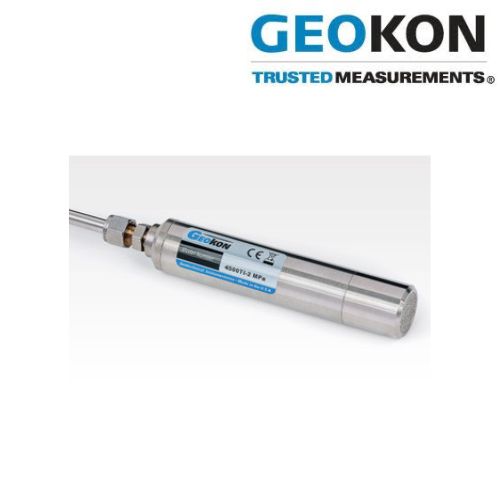

GEOKON 4500TI-700KPA Cảm biến áp suất lỗ rỗng dây rung titanium 700 kPa Việt Nam

Mô tả sản phẩm 4500TI-700KPA

GEOKON 4500TI-700KPA là cảm biến áp suất lỗ rỗng dạng dây rung (Vibrating Wire Piezometer) thuộc dòng 4500Ti, được thiết kế với kết cấu titanium toàn bộ tại các bề mặt tiếp xúc để sử dụng trong những môi trường có tính ăn mòn cao. Model có dải đo 700 kPa, phù hợp cho quan trắc áp suất nước lỗ rỗng trong đất, đập, hồ chứa, bãi chôn lấp, khu vực chứa chất thải và các công trình địa kỹ thuật cần giám sát dài hạn. Cảm biến sử dụng nguyên lý vibrating wire, trong đó thay đổi áp suất tác động lên màng cảm biến làm thay đổi tần số dao động của dây rung. GEOKON công bố độ phân giải tối thiểu 0,025% F.S., độ chính xác ±0,1% F.S., độ tuyến tính nhỏ hơn 0,5% F.S. và khả năng chịu quá áp 1,5 lần áp suất định mức. Dải nhiệt độ tiêu chuẩn từ -20°C đến +80°C.

Tài liệu kỹ thuật GEOKON 4500CR

Ưu điểm nổi bật 4500TI-700KPA

Dải đo 0–700 kPa, phù hợp các ứng dụng đo áp suất nước lỗ rỗng.
Công nghệ Vibrating Wire, thích hợp cho hệ thống quan trắc địa kỹ thuật dài hạn.
Kết cấu all-titanium construction, các bề mặt tiếp xúc với môi trường đều bằng titanium.
Titanium giúp cảm biến phù hợp với các môi trường có tính ăn mòn cao.
Độ phân giải tối thiểu 0,025% F.S.
Độ chính xác ±0,1% F.S.
Độ tuyến tính <0,5% F.S.
Khả năng chịu quá áp 1,5 × áp suất định mức.
Nhiệt độ làm việc tiêu chuẩn -20°C đến +80°C.
Kích thước phiên bản 350 kPa và 700 kPa: khoảng 125 × 25,4 mm.
Khối lượng khoảng 0,19 kg đối với các phiên bản 350–3 MPa theo datasheet hiện hành.
Tích hợp tripolar plasma surge arrestor để bảo vệ cuộn dây cảm biến trước các xung điện do sét.
Có thể sử dụng với các hệ thống readout và datalogger GEOKON.

Trang sản phẩm GEOKON 4500CR Corrosion Resistant Piezometers

Thông số kỹ thuật 4500TI-700KPA

Thông số	Giá trị
Thương hiệu	GEOKON
Model	4500TI-700KPA
Loại thiết bị	Vibrating Wire Piezometer
Dòng sản phẩm	4500Ti / 4500CR
Kết cấu	All Titanium
Dải đo	700 kPa
Nguyên lý đo	Vibrating Wire
Độ phân giải	0,025% F.S. tối thiểu
Độ chính xác	±0,1% F.S.
Độ tuyến tính	<0,5% F.S.
Khả năng chịu quá áp	1,5 × áp suất định mức
Nhiệt độ làm việc	-20°C đến +80°C
Kích thước	125 × 25,4 mm
Khối lượng	Khoảng 0,19 kg
Dải tần số	1400–3500 Hz
Bảo vệ xung	Tripolar plasma surge arrestor
Vật liệu bề mặt tiếp xúc	Titanium
Tín hiệu đo	Tần số Vibrating Wire
Ứng dụng chính	Đo áp suất nước lỗ rỗng, quan trắc địa kỹ thuật

Theo datasheet GEOKON hiện hành, 4500Ti có các dải tiêu chuẩn 350 kPa, 700 kPa, 1, 2, 3, 5, 7,5 và 10 MPa. Phiên bản 350–3 MPa có kích thước 125 × 25,4 mm; các phiên bản 5–10 MPa có kích thước 168 × 25,4 mm.

Datasheet 4500CR – GEOKON

Model / phiên bản

4500TI-350KPA – Vibrating Wire Piezometer, all titanium construction, 350 kPa.
4500TI-700KPA – Vibrating Wire Piezometer, all titanium construction, 700 kPa.
4500TI-1MPA – 1 MPa.
4500TI-2MPA – 2 MPa.
4500TI-3MPA – 3 MPa.
4500TI-5MPA – 5 MPa.
4500TI-7.5MPA – 7,5 MPa.
4500TI-10MPA – 10 MPa.

4500TI được GEOKON thiết kế cho các ứng dụng cần khả năng chống ăn mòn cao; model 4500INCO là lựa chọn khác sử dụng Inconel cho các bộ phận tiếp xúc môi trường.

Ứng dụng 4500TI-700KPA

Quan trắc áp suất nước lỗ rỗng trong nền đất.
Giám sát áp lực nước trong đập và hồ chứa.
Quan trắc địa kỹ thuật tại các công trình thủy điện.
Theo dõi áp suất trong nền móng và kết cấu địa kỹ thuật.
Quan trắc bãi chôn lấp và khu vực chứa chất thải.
Giám sát mine tailings và các môi trường có tính ăn mòn.
Quan trắc các công trình cần khả năng hoạt động lâu dài trong môi trường khắc nghiệt.
Các hệ thống đo lường sử dụng GEOKON vibrating wire readout và datalogger.

Lợi ích khi sử dụng

GEOKON 4500TI-700KPA kết hợp công nghệ vibrating wire với kết cấu titanium toàn bộ, phù hợp cho những hệ thống quan trắc cần duy trì độ ổn định trong môi trường ăn mòn. Dải đo 700 kPa đáp ứng nhiều ứng dụng đo áp suất nước lỗ rỗng, trong khi độ phân giải 0,025% F.S. và độ chính xác ±0,1% F.S. cho phép theo dõi các thay đổi áp suất với độ chi tiết cao. Kết cấu titanium đặc biệt hữu ích tại các vị trí mà khả năng chống ăn mòn và tuổi thọ cảm biến là những yếu tố quan trọng.
