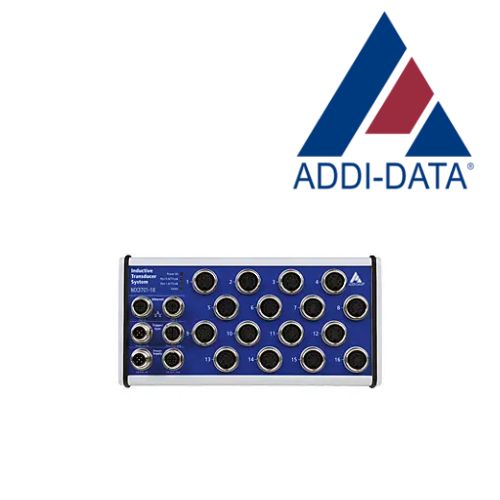

ADDI-DATA MSX-E3701-HB-16 Hệ thống đo chiều dài Ethernet 16 kênh Half-Bridge Việt Nam

Mô tả sản phẩm MSX-E3701-HB-16

ADDI-DATA MSX-E3701-HB-16 là hệ thống Ethernet chuyên dụng cho đo chiều dài và thu thập dữ liệu đo, được cấu hình để kết nối tối đa 16 cảm biến dịch chuyển cảm ứng Half-Bridge. Thiết bị sử dụng độ phân giải 24-bit, hỗ trợ thu thập dữ liệu qua Ethernet và tích hợp nguồn cấp cho cảm biến. MSX-E3701 có vỏ kim loại chắc chắn, chuẩn bảo vệ IP65, phù hợp với môi trường công nghiệp có bụi và nước. Hệ thống hỗ trợ Trigger, đồng bộ nhiều thiết bị trong phạm vi micro giây và truyền dữ liệu qua TCP/IP, UDP hoặc Modbus. Đây là giải pháp phù hợp cho các ứng dụng đo kích thước, kiểm tra vị trí và giám sát quá trình sản xuất tự động.

Tài liệu kỹ thuật

Ưu điểm nổi bật MSX-E3701-HB-16

Hỗ trợ 16 cảm biến dịch chuyển Half-Bridge.
Độ phân giải thu thập dữ liệu 24-bit.
Hỗ trợ chẩn đoán ngắn mạch và đứt dây cảm biến.
Tích hợp nguồn cấp cho cảm biến dịch chuyển cảm ứng.
Sử dụng 2 cổng Ethernet, hỗ trợ 10Base-T và 100Base-TX.
Hỗ trợ truyền dữ liệu qua TCP/IP, UDP và Modbus.
Có Web Server để cấu hình và giám sát.
Hỗ trợ Trigger và đồng bộ nhiều hệ thống trong phạm vi micro giây.
Vỏ kim loại chắc chắn, chuẩn bảo vệ IP65.
Dải nhiệt độ hoạt động -40°C đến +85°C.

Thông tin sản phẩm

Thông số kỹ thuật

Thông số	Giá trị
Model	MSX-E3701-HB-16
Thương hiệu	ADDI-DATA
Loại thiết bị	Ethernet system for length measurement
Số kênh cảm biến	16
Loại cảm biến	Half-Bridge
Độ phân giải	24-bit
Kiểu ngõ vào	Single-Ended
Kết nối cảm biến	16 × M18 female, 5-pin
Nguồn cấp	24 VDC
Dải điện áp nguồn	18–30 VDC
Cổng Ethernet	2
Chuẩn Ethernet	10Base-T / 100Base-TX
Giao thức	TCP/IP, UDP, Modbus
Trigger	1 ngõ vào, 1 ngõ ra
Synchro	1 ngõ vào, 1 ngõ ra
Tốc độ Trigger tối đa	2 MHz
Đồng bộ	RS-485
Chuẩn bảo vệ	IP65
Nhiệt độ hoạt động	-40°C đến +85°C
Kích thước phiên bản 16 kênh	215 × 110 × 50 mm
Khối lượng	760 g
Phần mềm	ConfigTools

Thông số kỹ thuật

Model / phiên bản

Dòng MSX-E3701 có nhiều phiên bản theo loại và số lượng cảm biến:

MSX-E3701-HB-16: dành cho 16 cảm biến dịch chuyển Half-Bridge.
MSX-E3701-HB-8: dành cho 8 cảm biến Half-Bridge.
MSX-E3701-LVDT-16: dành cho 16 cảm biến LVDT.
MSX-E3701-LVDT-8: dành cho 8 cảm biến LVDT.
MSX-E3701-K-8: dành cho 8 cảm biến dịch chuyển Knäbel.
MSX-E3701-M-8: dành cho 8 cảm biến tương thích Mahr.

Khi đặt hàng cần xác định loại cảm biến và số lượng kênh đo để lựa chọn đúng phiên bản. (ADDI-DATA)

Ứng dụng MSX-E3701-HB-16

Đo chiều dài và dịch chuyển trong máy móc công nghiệp.
Kiểm tra kích thước sản phẩm trong dây chuyền sản xuất.
Đo vị trí bằng cảm biến dịch chuyển Half-Bridge.
Thu thập dữ liệu đo từ nhiều điểm đồng thời.
Kết nối dữ liệu đo với PLC, PC hoặc hệ thống điều khiển.
Kiểm tra kích thước, độ tròn và vị trí trong sản xuất cơ khí.
Ứng dụng trong kiểm tra chất lượng và tự động hóa sản xuất. (ADDI-DATA)

Lợi ích khi sử dụng

Hệ thống giúp tập trung dữ liệu từ nhiều cảm biến dịch chuyển vào một thiết bị Ethernet, từ đó thuận tiện kết nối với PLC, PC hoặc phần mềm giám sát. Độ phân giải 24-bit và khả năng thu thập đồng thời nhiều kênh phù hợp với các ứng dụng đo kích thước và kiểm tra chất lượng cần độ chính xác cao.

Vỏ IP65, dải nhiệt độ -40°C đến +85°C và các chức năng chẩn đoán giúp thiết bị phù hợp với môi trường sản xuất công nghiệp. Khả năng đồng bộ nhiều hệ thống cũng hỗ trợ các ứng dụng đo nhiều điểm cần phối hợp thời gian chính xác.
