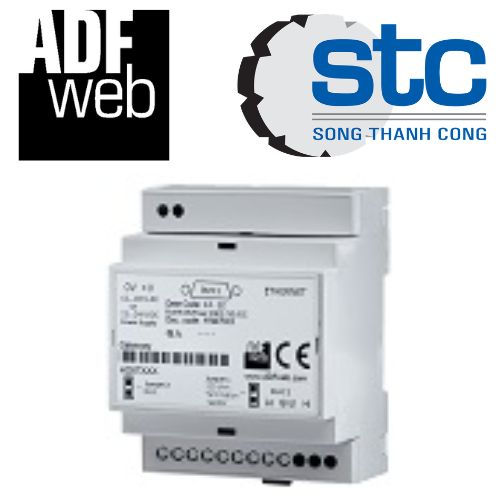

ADFweb HD67056-B2-20 Bộ chuyển đổi M-Bus sang BACnet Việt Nam

Mô tả sản phẩm HD67056-B2-20

ADFweb HD67056-B2-20 là bộ chuyển đổi M-Bus sang BACnet/IP dùng để kết nối các thiết bị đo có giao tiếp M-Bus với hệ thống tự động hóa tòa nhà, BMS hoặc hệ thống giám sát sử dụng BACnet. Model này hỗ trợ tối đa 20 thiết bị M-Bus. (ADFWeb)

Thiết bị hoạt động với M-Bus ở phía thiết bị đo và BACnet Ethernet/BACnet IP ở phía mạng, cho phép dữ liệu từ đồng hồ nước, đồng hồ nhiệt, đồng hồ năng lượng và các thiết bị M-Bus khác được đưa lên hệ thống BACnet. ADFweb cũng xác nhận dòng HD67056 được phát triển để tích hợp các M-Bus meter vào mạng BACnet và hệ thống BMS. (ADFWeb)

HD67056-B2-20 sử dụng cổng RJ45 cho BACnet Ethernet và đầu nối vít 2 chân cho M-Bus. Thiết bị được thiết kế dạng DIN Rail, phù hợp lắp đặt trong tủ điều khiển và hệ thống tự động hóa tòa nhà. (ADFWeb)

Ưu điểm nổi bật HD67056-B2-20

Chuyển đổi M-Bus sang BACnet/IP.
Hỗ trợ tối đa 20 thiết bị M-Bus.
Kết nối BACnet qua Ethernet.
Cổng BACnet sử dụng RJ45.
Hỗ trợ tốc độ M-Bus lên đến 38.400 bps.
Thiết kế lắp đặt DIN Rail 35 mm.
Phù hợp tích hợp đồng hồ và thiết bị đo M-Bus vào BMS.
Có phần mềm SW67056 để cấu hình thiết bị. (ADFWeb)

Thông số kỹ thuật HD67056-B2-20

Thông số	Giá trị
Model	HD67056-B2-20
Thương hiệu	ADFweb
Loại thiết bị	Bộ chuyển đổi M-Bus / BACnet
Phía M-Bus	M-Bus Master
Phía BACnet	BACnet Ethernet / BACnet IP
Số thiết bị M-Bus	Tối đa 20 slave
Cổng M-Bus	1
Cổng BACnet	1
Đầu nối M-Bus	Terminal vít 2 chân
Đầu nối BACnet	RJ45
Tốc độ M-Bus	Tối đa 38.400 bps
Ethernet	10/100 Base-T Auto-sensing
Nguồn cấp	15–21 VAC / 18–35 VDC
Nhiệt độ hoạt động	-40 đến +80 °C theo trang sản phẩm
Lắp đặt	DIN Rail 35 mm
Kích thước	71 × 60 × 95 mm
Trọng lượng	Khoảng 200 g
Phần mềm cấu hình	SW67056

Thông số trên được đối chiếu với trang sản phẩm ADFweb và tài liệu hướng dẫn của dòng HD67056. (ADFWeb)

Model / phiên bản HD67056-B2-20

HD67056-B2-20 là phiên bản hỗ trợ tối đa 20 thiết bị M-Bus. Trong cùng dòng HD67056-B2, ADFweb còn có các phiên bản -40, -80, -160 và -250, tương ứng với số lượng thiết bị M-Bus tối đa được hỗ trợ. (ADFWeb)

Điểm cần lưu ý là HD67056-B2 sử dụng BACnet Ethernet/BACnet IP, trong khi các model HD67056-MSTP sử dụng BACnet MS/TP qua RS-485.

Ứng dụng HD67056-B2-20

Kết nối đồng hồ nước M-Bus với BMS.
Thu thập dữ liệu đồng hồ năng lượng.
Giám sát đồng hồ nhiệt.
Hệ thống quản lý tòa nhà.
Building Automation.
Hệ thống HVAC.
Quản lý năng lượng.
Giám sát tiêu thụ điện, nước và nhiệt.
Tích hợp thiết bị M-Bus vào mạng BACnet/IP.

Lợi ích khi sử dụng HD67056-B2-20

HD67056-B2-20 giúp đưa dữ liệu từ các thiết bị đo M-Bus lên mạng BACnet/IP, giảm nhu cầu thay thế các đồng hồ M-Bus hiện có khi triển khai hệ thống BMS mới.

Với khả năng kết nối tối đa 20 thiết bị M-Bus trên một gateway, thiết bị phù hợp cho các hệ thống cần tập trung dữ liệu từ nhiều đồng hồ về một hệ thống quản lý hoặc giám sát. (ADFWeb)

Phần mềm cấu hình SW67056 được ADFweb cung cấp để thiết lập converter, đồng thời tài liệu hướng dẫn có chức năng Scan & Decode hỗ trợ quá trình phát hiện và xử lý dữ liệu M-Bus. (ManualsLib)
