Eaton 183808/IZMX40H4-V32W-1 3200A 4-Pole Withdrawable Air Circuit Breaker Việt Nam

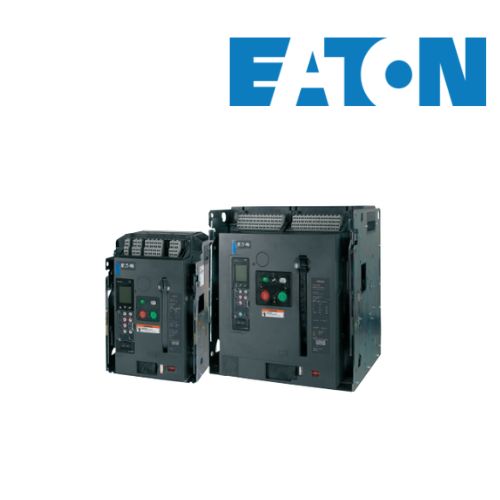

183808/IZMX40H4-V32W-1 Eaton 3200A 4-Pole Withdrawable Air Circuit Breaker

Xuất sứ: USA

Nhà cung cấp: STC

Hãng sản xuất: Eaton

Ứng dụng sản phẩm: Dầu khí, Hàng Hải, Ngành công nghiệp hóa chất, Ngành Food and Beverage, Ngành Thép, Ngành xi măng, Thiết bị và hệ thống tự động hóa, Sắt thép công nghiệp nặng, Xi mạng, Thực phẩm – Điện lực, Dầu Khí, NLMT, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm tra/kiểm soát an ninh…

Liên hệ tư vấn

Mr Đạt

techsupport@songthanhcong.com

0944750950

Thông tin sản phẩm
Thông số kỹ thuật

Eaton IZMX40H4-V32W-1 Máy cắt không khí ACB 3200A 4 cực Việt Nam

Mô tả sản phẩm IZMX40H4-V32W-1

Eaton IZMX40H4-V32W-1, mã Catalog 183808, là máy cắt không khí Air Circuit Breaker (ACB) thuộc dòng IZMX40. Thiết bị có cấu hình 4 cực, dòng định mức 3200A, dạng Withdrawable và sử dụng Electronic Release. Model được thiết kế cho các hệ thống phân phối điện công nghiệp, tủ điện tổng và các ứng dụng yêu cầu đóng cắt, bảo vệ với dòng điện lớn.

IZMX40H4-V32W-1 có chức năng Selective Operation, dải chỉnh bảo vệ quá tải từ 1280A đến 3200A. Theo datasheet, Icu và Ics đạt 105kA tại điện áp đến 440V AC, 50/60Hz. Thiết bị đáp ứng tiêu chuẩn IEC/EN 60947 và có cấp bảo vệ IP31 với door seals hoặc IP55 với protective cover.

Tài liệu kỹ thuật Eaton IZMX40H4-V32W-1

Ưu điểm nổi bật IZMX40H4-V32W-1

Dòng định mức 3200A.
Cấu hình 4 Pole.
Thiết kế Withdrawable.
Sử dụng Electronic Release.
Chức năng Selective Operation.
Dải chỉnh bảo vệ quá tải 1280–3200A.
Khả năng cắt Icu 105kA và Ics 105kA tại ≤440V AC.
Điện áp định mức 690V AC.
Điện áp cách điện Ui 1000V.
Điện áp chịu xung Uimp 12kV.
Đáp ứng tiêu chuẩn IEC/EN 60947.

Thông số kỹ thuật IZMX40H4-V32W-1

Thông số	Chi tiết
Thương hiệu	Eaton
Catalog Number	183808
Model	IZMX40H4-V32W-1
Dòng sản phẩm	IZMX/INX
Loại thiết bị	Air Circuit Breaker (ACB)
Frame size	IZMX40
Số cực	4 Pole
Dòng định mức	3200A
Kiểu lắp đặt	Withdrawable
Chức năng bảo vệ	Selective Operation
Bộ bảo vệ	Electronic Release
Dải chỉnh quá tải Ir	1280–3200A
Icu tại ≤440V AC	105kA
Ics tại ≤440V AC	105kA
Ue	690V AC
Ui	1000V
Uimp	12kV AC
Icw	85kA/1s; 66kA/3s
Tiêu chuẩn	IEC/EN 60947
Cấp bảo vệ	IP31 với door seals; IP55 với protective cover
Nhiệt độ môi trường	-20 đến +70°C
Kết nối mạch chính	Rail connection
Khối lượng phiên bản 4P	86kg
Khối lượng cassette	35kg
Công suất tổn hao	560W

Các thông số trên được đối chiếu từ datasheet và catalog Eaton cho mã 183808 / IZMX40H4-V32W-1.

Model / phiên bản

183808 là mã Catalog Number tương ứng với IZMX40H4-V32W-1. Eaton xác định model này là ACB 4 cực, 3200A, dạng Withdrawable, Selective Operation và có khả năng cắt 105kA theo điều kiện điện áp được quy định trong catalog.

Khi yêu cầu báo giá, thay thế hoặc đối chiếu thiết bị, nên cung cấp đồng thời 183808 và IZMX40H4-V32W-1 để xác định đúng phiên bản.

Ứng dụng IZMX40H4-V32W-1

Eaton IZMX40H4-V32W-1 phù hợp với các hệ thống phân phối điện công nghiệp và tủ điện công suất lớn như:

Tủ điện tổng MSB.
Tủ phân phối điện hạ thế.
Hệ thống phân phối điện nhà máy.
Tủ điện công nghiệp công suất lớn.
Trung tâm phân phối điện.
Hệ thống điện trong nhà máy sản xuất.
Tủ điện yêu cầu ACB dạng Withdrawable.
Hệ thống yêu cầu phối hợp bảo vệ Selective Operation.
Hệ thống cần máy cắt không khí 4 cực 3200A.

Lợi ích khi sử dụng

Eaton IZMX40H4-V32W-1 cung cấp giải pháp đóng cắt và bảo vệ cho hệ thống điện có dòng tải lớn. Cấu hình 3200A, 4 cực đáp ứng nhu cầu bảo vệ tại các cấp phân phối điện công suất cao.

Thiết kế Withdrawable thuận tiện cho công tác kiểm tra và bảo trì. Electronic Release cho phép thiết lập các thông số bảo vệ phù hợp, trong khi Selective Operation hỗ trợ phối hợp giữa các cấp bảo vệ trong hệ thống.
