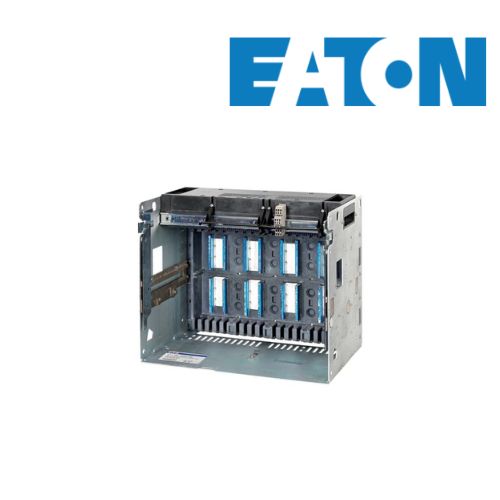

Eaton IZMX-CAS404-3200-1 Cassette ACB 3200A 4 cực Việt Nam

Mô tả sản phẩm IZMX-CAS404-3200-1

Eaton IZMX-CAS404-3200-1, mã Catalog 183963, là cassette dạng Withdrawable thuộc dòng Eaton Moeller IZMX/INX, được sử dụng với các máy cắt IZMX40 4 cực và INX40 4 cực. Cassette có dòng định mức 3200A, kết nối mạch chính dạng Rail connection và được thiết kế để sử dụng với ACB dạng Withdrawable. (Eaton)

Model được trang bị arcing chamber cover và có cấu hình phù hợp cho thiết bị lắp dạng kéo/rút. Eaton công bố kích thước cassette khoảng 521 × 597 × 584 mm, khối lượng 35 kg, với nhiệt độ môi trường hoạt động từ -25°C đến +70°C. (Eaton)

Tài liệu kỹ thuật Eaton IZMX-CAS404-3200-1: Eaton IZMX/INX Low Voltage Air Circuit Breaker Catalog

Ưu điểm nổi bật IZMX-CAS404-3200-1

Dòng định mức 3200A.
Cấu hình 4 cực.
Thiết kế Withdrawable.
Sử dụng cho ACB IZMX40 4 cực.
Có thể sử dụng với thiết bị INX40 4 cực.
Kết nối mạch chính dạng Rail connection.
Có arcing chamber cover.
Thiết kế dạng cassette phục vụ hệ thống ACB kéo/rút.
Khối lượng khoảng 35 kg.
Nhiệt độ môi trường hoạt động -25°C đến +70°C.
Kích thước 521 × 597 × 584 mm. (Eaton)

Thông số kỹ thuật IZMX-CAS404-3200-1

Thông số	Chi tiết
Thương hiệu	Eaton
Catalog Number	183963
Model	+IZMX-CAS404-3200-1
Dòng sản phẩm	Eaton Moeller IZMX/INX
Loại thiết bị	Cassette / Withdrawable Unit
Dòng định mức	3200A
Số cực	4 Pole
Thiết bị tương thích	IZMX40…4-…W / INX40…4-…W
Kiểu lắp đặt	Withdrawable
Kết nối mạch chính	Rail connection
Cấu hình	Version as built-in device
Arcing chamber cover	Có
Chiều rộng	521 mm
Chiều cao	597 mm
Chiều sâu	584 mm
Khối lượng	35 kg
Nhiệt độ môi trường min.	-25°C
Nhiệt độ môi trường max.	+70°C
RoHS	Conform

Các thông số trên được đối chiếu với trang sản phẩm chính thức của Eaton cho 183963 / IZMX-CAS404-3200-1. (Eaton)

Model / phiên bản

183963 là mã Catalog Number của +IZMX-CAS404-3200-1. Eaton xác định đây là cassette 4 cực, dòng 3200A, sử dụng cho IZMX40…4-…W và INX40…4-…W. (Eaton)

Trong catalog Eaton, mã 183963 nằm trong nhóm cassette IZMX-CAS404 dành cho cấu hình 4 cực 3200A. Các phiên bản cùng nhóm gồm cassette cho 2000A, 2500A và 4000A. (Eaton)

Ứng dụng IZMX-CAS404-3200-1

Eaton IZMX-CAS404-3200-1 được sử dụng làm cassette cho các hệ thống máy cắt không khí dạng Withdrawable, đặc biệt:

ACB Eaton IZMX40 4 cực.
ACB Eaton INX40 4 cực.
Tủ điện tổng MSB.
Tủ phân phối điện hạ thế.
Tủ điện công nghiệp công suất lớn.
Hệ thống phân phối điện nhà máy.
Tủ điện sử dụng ACB dạng kéo/rút.
Hệ thống điện yêu cầu thuận tiện cho bảo trì và thay thế ACB.

Lợi ích khi sử dụng

IZMX-CAS404-3200-1 cung cấp nền tảng cassette phù hợp cho ACB Eaton IZMX40/INX40 dạng Withdrawable với dòng định mức 3200A. Thiết kế kéo/rút giúp việc đưa ACB vào hoặc ra khỏi vị trí lắp đặt thuận tiện hơn trong quá trình vận hành và bảo trì.

Cấu hình 4 cực, kết nối mạch chính dạng Rail connection và thiết kế chuyên dụng cho dòng IZMX40 giúp cassette phù hợp với các tủ điện phân phối công nghiệp có công suất lớn.
