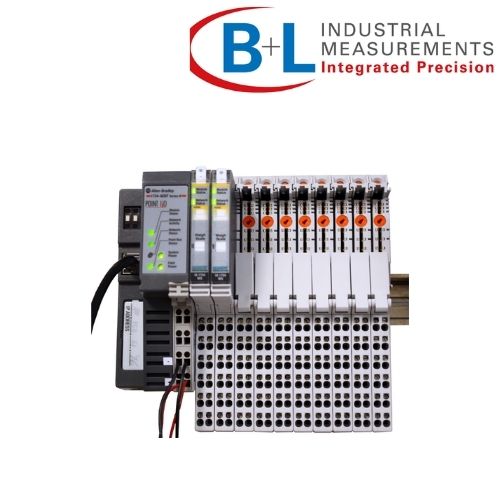

B+L INDUSTRIAL HI 1734-WS Module xử lý cân POINT I/O Việt Nam

Mô tả sản phẩm HI 1734-WS

B+L INDUSTRIAL HI 1734-WS là module xử lý cân (Weight Processing Module) dạng plug-in dành cho hệ thống Rockwell Automation POINT I/O. Thiết bị được thiết kế chuyên dụng để xử lý tín hiệu từ load cell và cảm biến strain-gauge, thay vì chỉ truyền dữ liệu thô về PLC để xử lý. HI 1734-WS cung cấp dữ liệu trọng lượng đã được xử lý với độ phân giải 1:10.000 và tốc độ cập nhật 55 lần/giây, đồng thời sử dụng công nghệ WAVERSAVER để giảm ảnh hưởng của rung động cơ học. Module có kích thước chỉ 1/2 inch, giúp tiết kiệm không gian trong tủ điện và có thể tháo lắp khi đang cấp nguồn (hot-swap). Khả năng tích hợp Rockwell Add-On Profile (AOP), Add-On Instructions (AOI) và Faceplate giúp cấu hình, hiệu chuẩn và đưa dữ liệu cân vào hệ thống điều khiển thuận tiện hơn. (BLIM)

Tài liệu kỹ thuật

Ưu điểm nổi bật HI 1734-WS

Module xử lý cân chuyên dụng cho Rockwell POINT I/O.
Thiết kế siêu nhỏ gọn, chỉ 1/2 inch (12,7 mm).
Hỗ trợ hot-swap, có thể tháo lắp module khi đang cấp nguồn.
Độ phân giải dữ liệu trọng lượng đã xử lý 1:10.000.
Tốc độ cập nhật dữ liệu trọng lượng 55 lần/giây.
Hỗ trợ tối đa 8 load cell 350 Ω trên mỗi module.
Công nghệ WAVERSAVER giúp giảm ảnh hưởng của rung động.
C2 Electronic Calibration cho phép hiệu chuẩn mà không cần quả cân kiểm tra.
Tích hợp Integrated Technician (IT) hỗ trợ chẩn đoán và xử lý sự cố.
Hỗ trợ Rockwell AOP, AOI và Faceplate để tích hợp với PLC và HMI.
Phù hợp với hệ thống POINT I/O sử dụng các mạng EtherNet/IP, DeviceNet và ControlNet thông qua bộ chuyển đổi mạng của Rockwell. (BLIM)

Thông tin sản phẩm

Thông số kỹ thuật HI 1734-WS

Thông số	Giá trị
Model	HI 1734-WS
Thương hiệu	B+L INDUSTRIAL
Loại thiết bị	Point I/O Weight Processing Module
Hệ thống tương thích	Rockwell POINT I/O
Độ phân giải xử lý	1:10.000
Tốc độ cập nhật	55 lần/giây
Tốc độ A/D chưa xử lý	4.800 lần/giây
Số load cell	Tối đa 8 load cell 350 Ω
Ngõ vào tín hiệu	-0,3 mV đến +15 mV
Excitation	5 VDC
WAVERSAVER	1,0–7,5 Hz
Averaging	1–255, tùy chọn
Hiệu chuẩn	C2 Electronic Calibration / Traditional Calibration
Chế độ cân	Gross, Net
Nguồn backplane	5 VDC, 100 mA
Nguồn 24 VDC	100 mA
Nhiệt độ hoạt động	-20°C đến +55°C
Độ ẩm	0–90%, không ngưng tụ
Cấp bảo vệ	IP30
Lắp đặt	POINT I/O Terminal Base
Kích thước rộng	1/2 inch
Chứng nhận	UL/CUL, RoHS3, REACH, Class I/Division 2

Các thông số trên được đối chiếu từ thông tin kỹ thuật của Hardy/B+L INDUSTRIAL; cấu hình thực tế cần xét đến terminal base và hệ thống POINT I/O sử dụng. (Hardy Solutions)

Thông số kỹ thuật

Model / phiên bản

HI 1734-WS thuộc nhóm PLC Weight Modules của Hardy/B+L INDUSTRIAL, được thiết kế riêng cho hệ thống Rockwell POINT I/O. Module được lắp vào các terminal base tương thích như 1734-TOP3, 1734-TOP3S, 1734-TB3 và 1734-TB3S. (Hardy Solutions)

Khi đặt hàng cần xác định hệ thống POINT I/O hiện tại, loại terminal base, số lượng load cell và yêu cầu kết nối với PLC để lựa chọn cấu hình phù hợp.

Ứng dụng HI 1734-WS

Đo tồn kho (Inventory Measurement).
Đo mức (Level Measurement).
Hệ thống Batching / Blending.
Chiết rót, dispensing và dosing.
Hệ thống cân quá trình sử dụng Rockwell POINT I/O.
Thu thập và xử lý tín hiệu load cell cho PLC Rockwell.
Các hệ thống tự động hóa cần dữ liệu cân nhanh và ổn định. (BLIM)

Lợi ích khi sử dụng

HI 1734-WS giúp đưa chức năng xử lý tín hiệu cân trực tiếp vào hệ thống POINT I/O, giảm nhu cầu sử dụng thêm thiết bị xử lý cân độc lập. Thiết kế chỉ rộng 1/2 inch giúp tiết kiệm đáng kể không gian tủ điện, trong khi khả năng hot-swap hỗ trợ bảo trì thuận tiện hơn. (BLIM)

Việc tích hợp AOP, AOI và Faceplate của Rockwell giúp cấu hình và đưa dữ liệu cân vào hệ thống điều khiển thuận tiện, hạn chế công việc lập trình bổ sung. WAVERSAVER, C2 Calibration và Integrated Technician cũng hỗ trợ duy trì độ ổn định của hệ thống cân và đơn giản hóa quá trình bảo trì. (Hardy Solutions)
