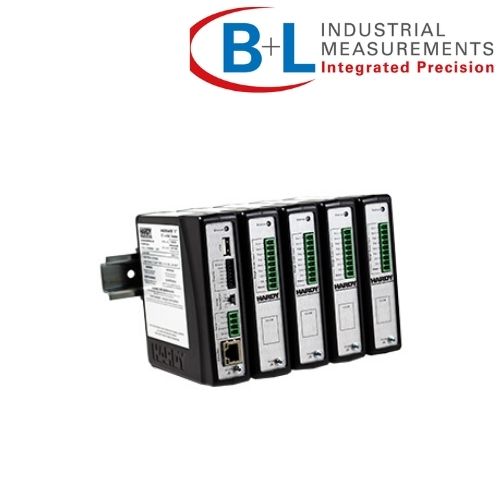

B+L INDUSTRIAL HI 6600 Hệ thống xử lý cân đa kênh dạng module Việt Nam

Mô tả sản phẩm HI 6600

B+L INDUSTRIAL HI 6600 là hệ thống xử lý cân đa kênh dạng module, được thiết kế cho các ứng dụng process weighing cần nhiều điểm cân trong cùng một hệ thống. Giải pháp gồm các module xử lý trọng lượng kết hợp với Gateway Module, cho phép truyền dữ liệu của nhiều kênh cân về PLC, PAC hoặc DCS thông qua một kết nối mạng duy nhất. Mỗi kênh có thể xử lý tín hiệu từ tối đa 4 load cell và cung cấp dữ liệu trọng lượng với tốc độ 110 lần cập nhật/giây, độ phân giải 1:10.000. Hệ thống hỗ trợ Ethernet TCP/IP, Modbus TCP/RTU và EtherNet/IP hoặc PROFIBUS-DP tùy Gateway. Thiết kế DIN Rail dạng module giúp dễ mở rộng, cấu hình và tích hợp vào tủ điều khiển công nghiệp. (BLIM)

Tài liệu kỹ thuật

Ưu điểm nổi bật HI 6600

Hệ thống xử lý cân đa kênh dạng module.
Có thể mở rộng hệ thống lên đến 30 weight processors theo cấu hình. (BLIM )
Mỗi kênh hỗ trợ tín hiệu từ tối đa 4 load cell.
Tốc độ cập nhật trọng lượng 110 updates/second.
Độ phân giải trọng lượng 1:10.000.
Hỗ trợ WAVERSAVER để giảm ảnh hưởng của rung động.
Hỗ trợ C2 Electronic Calibration mà không cần quả cân kiểm tra.
Tích hợp Embedded Web Server để cấu hình và truy cập từ xa.
Tích hợp Integrated Technician (IT) cho chẩn đoán và xử lý sự cố.
Hỗ trợ Ethernet TCP/IP, Modbus TCP/RTU, EtherNet/IP và PROFIBUS-DP tùy Gateway. (BLIM)
Thiết kế module DIN Rail giúp mở rộng hệ thống linh hoạt.

Thông tin sản phẩm

Thông số kỹ thuật

Thông số	Giá trị
Model	HI 6600
Thương hiệu	B+L INDUSTRIAL
Loại thiết bị	Modular Multi-Channel Weight Processing System
Kiến trúc	Weight Processing Modules + Gateway Module
Số kênh	Tối đa 30 theo cấu hình hệ thống
Load cell	Tối đa 4 load cell / kênh
Tốc độ cập nhật	110 updates/second
Độ phân giải	1:10.000
Giao tiếp	Ethernet TCP/IP, Modbus TCP/RTU
Gateway tùy chọn	EtherNet/IP hoặc PROFIBUS-DP
Web Server	Tích hợp
WAVERSAVER	Có
C2 Electronic Calibration	Có
Integrated Technician	Có
Lắp đặt	DIN Rail
Cáp liên kết module	RJ45 / Cat5e
Nhiệt độ hoạt động	-10 đến +60°C
Độ ẩm	0–90%, không ngưng tụ
Cấp bảo vệ module	IP30
Chứng nhận	UL/CUL, EtherNet/IP ODVA, PROFIBUS-DP

Các thông số số lượng module và Gateway phụ thuộc cấu hình hệ thống. (BLIM)

Thông số kỹ thuật

Model / phiên bản

Hệ thống gồm các module xử lý cân và Gateway giao tiếp. Một cấu hình tiêu biểu sử dụng HI6610-WP làm Weight Processing Module, kết hợp Gateway HI6600-EIP cho EtherNet/IP hoặc HI6600-PB cho PROFIBUS-DP. Có thể sử dụng thêm HI6110 làm màn hình đa kênh tùy cấu hình. (BLIM)

Khi đặt hàng cần xác định số lượng kênh cân, loại load cell và giao thức kết nối với PLC/PAC/DCS để lựa chọn module và Gateway phù hợp.

Ứng dụng HI 6600

Đo tồn kho trong silo và bồn chứa.
Đo mức theo trọng lượng.
Hệ thống batching / blending.
Hệ thống chiết rót, dispensing và dosing.
Máy đóng bao nhiều đầu.
Hệ thống cần nhiều kênh cân độc lập.
Kết nối nhiều điểm cân với PLC, PAC hoặc DCS qua một mạng fieldbus. (BLIM)

Lợi ích khi sử dụng

HI 6600 giúp tập trung nhiều kênh xử lý cân trong một hệ thống module, giảm nhu cầu sử dụng nhiều bộ xử lý độc lập. Kiến trúc mở rộng theo DIN Rail cho phép bổ sung các kênh cân khi hệ thống phát triển.

Khả năng truyền dữ liệu của nhiều kênh qua một Gateway giúp đơn giản hóa kết nối với PLC, PAC hoặc DCS. Các chức năng WAVERSAVER, C2 Electronic Calibration và Integrated Technician hỗ trợ duy trì tín hiệu cân ổn định, đơn giản hóa hiệu chuẩn và thuận tiện cho việc chẩn đoán trong quá trình vận hành. (BLIM)
