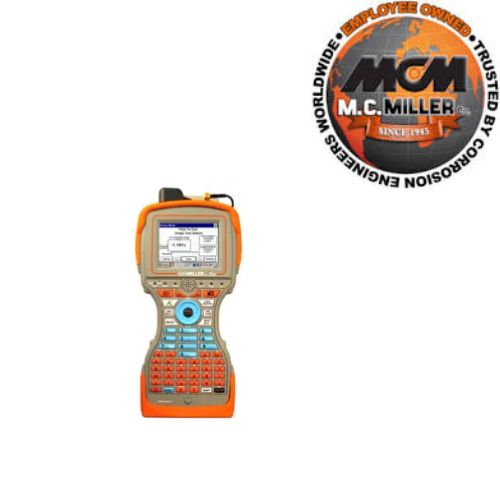

M.C. Miller Gx Pipeline Survey Data-logger Thiết bị ghi dữ liệu khảo sát đường ống Việt Nam

Mô tả sản phẩm Gx Pipeline Survey Data-logger

M.C. Miller Gx Pipeline Survey Data-logger, Item 11275, là thiết bị ghi dữ liệu cầm tay chuyên dụng cho khảo sát đường ống và hệ thống bảo vệ chống ăn mòn. Thiết bị tích hợp voltmeter, GPS dưới mét và camera kỹ thuật số 5 MP, đồng thời được cấp phép sẵn Pipeline Survey Application SFT132 của M.C. Miller. Ứng dụng hỗ trợ các phương pháp khảo sát “Over-the-Pipe” như Close Interval Potential Survey (CIPS/CIS), DCVG, Combined DCVG/CIS và Surface Potential Survey. Dữ liệu khảo sát có thể được quản lý bằng ProActive hoặc xuất sang Excel để xử lý tiếp. Gx cũng hỗ trợ ảnh độ phân giải cao có ghi ngày giờ và tọa độ GPS, phù hợp với công tác khảo sát hiện trường đường ống. M.C. Miller hiện đánh dấu Item #11275 là Discontinued Product, tức sản phẩm không còn được cung cấp để mua mới trên trang chính hãng.

Trang sản phẩm chính hãng M.C. Miller – Gx Pipeline Survey Data-logger

Ưu điểm nổi bật Gx Pipeline Survey Data-logger

Item Number: 11275.
Tích hợp M.C. Miller digital voltmeter.
Tích hợp sub-meter GPS receiver, hỗ trợ WAAS.
Camera kỹ thuật số 5 MP, autofocus và illumination.
Bao gồm Pipeline Survey Application SFT132.
Hỗ trợ CIPS/CIS, DCVG, Combined DCVG/CIS và Surface Potential Surveys.
Tích hợp với ProActive corrosion control data management application.
Có thể xuất dữ liệu khảo sát sang Excel .xls.
Hỗ trợ ảnh độ phân giải cao có date/time stamp.
GPS có khả năng ghi nhận vị trí khảo sát với độ phân giải dưới mét.
Có thể kết nối với các phụ kiện khảo sát của M.C. Miller.
Hai pin Lithium-ion sạc lại, mỗi pin 2500 mAh, tổng dung lượng 5000 mAh.
Thời gian hoạt động được công bố lên đến hơn 40 giờ trong điều kiện nhất định; khi chạy ứng dụng khảo sát, thời gian phụ thuộc độ sáng màn hình và chức năng GPS/voltmeter đang hoạt động.
Chuẩn bảo vệ IP67, chịu ngâm nước ở độ sâu 1 m.
Đáp ứng MIL-STD-810F đối với điều kiện mưa do gió.
Màn hình màu cảm ứng 3,5 inch, độ phân giải 320 × 240 pixel.
Bàn phím 55 phím.
Hệ điều hành Windows CE 5.0.
Bộ xử lý Xscale 624 MHz.
Bộ nhớ 256 MB SDRAM và 2 GB Flash.
Có giao tiếp RS-232 và USB, hỗ trợ WPAN.

Thông số kỹ thuật Gx Pipeline Survey Data-logger

Thông số	Giá trị
Thương hiệu	M.C. Miller
Model / Item	11275
Loại thiết bị	Pipeline Survey Data-logger
Ứng dụng	Pipeline Survey
Application	SFT132
Voltmeter	Integrated M.C. Miller Voltmeter
GPS	Integrated Sub-meter GPS, WAAS-enabled
Camera	5 MP, autofocus, illumination
Màn hình	3,5 inch color LCD touch-screen
Độ phân giải	320 × 240 pixel
Bàn phím	55-key alphabetic-order keypad
Hệ điều hành	Windows CE 5.0
CPU	Xscale 624 MHz
SDRAM	256 MB
Flash memory	2 GB
Giao tiếp	RS-232, USB
WPAN	Có
Pin	2 × Lithium-ion rechargeable
Dung lượng pin	2500 mAh mỗi pin
Tổng dung lượng	5000 mAh
Bảo vệ	IP67
Tiêu chuẩn môi trường	MIL-STD-810F
Nhiệt độ hoạt động	-20 đến 50°C
Nhiệt độ lưu trữ	-20 đến 60°C, không lắp pin
Kích thước	12,5 × 5,31 × 2,31 inch
Trọng lượng	2,64 lb

Thông số voltmeter

Dải đo DC	Trở kháng đầu vào	Thời gian đáp ứng	Độ phân giải	Độ chính xác
40 mVDC	10 MΩ	80 ms	0,01 mV	±0,2% ±0,08 mV
400 mVDC	10 MΩ	80 ms	0,1 mV	±0,2% ±0,6 mV
5,7 VDC	400 MΩ	80 ms	0,001 V	±0,2% ±0,004 V
40 VDC	75 MΩ	80 ms	0,01 V	±0,2% ±0,04 V
57 VDC	75 MΩ	2 ms	0,01 V	±0,2% ±0,04 V
57 VDC	400 MΩ	50 ms	0,01 V	±0,2% ±0,04 V
400 VDC	75 MΩ	80 ms	0,1 V	±0,2% ±0,4 V
570 VDC	75 MΩ	2 ms	0,1 V	±0,2% ±0,4 V

Dải đo AC	Trở kháng đầu vào	Thời gian đáp ứng	Độ phân giải	Độ chính xác
40 VAC	75 MΩ	1,35 s	0,01 V	±1,0% ±0,06 V
400 VAC	75 MΩ	1,35 s	0,1 V	±1,0% ±0,6 V

Dải đo AC được M.C. Miller công bố cho tần số 10–1000 Hz và mức tín hiệu từ 5–100% full scale.

Gx Pipeline Survey Data-logger User Manual – M.C. Miller

Model / phiên bản

Item #11275: Gx Pipeline Survey Data-logger.
SFT132: Gx Pipeline Survey Application.
Item #11250: Gx Test Site Survey Data-logger.
SFT131: Gx Test Site Survey Application.
SFT132 được cung cấp cùng Gx Pipeline Survey Data-logger #11275 và cũng có thể được cấp phép cho Gx Test Site Survey Data-logger #11250.

Ứng dụng Gx Pipeline Survey Data-logger

Gx Pipeline Survey Data-logger được thiết kế cho các phương pháp khảo sát đường ống “Over-the-Pipe”. Với ứng dụng SFT132, thiết bị hỗ trợ Close Interval Potential Surveys (CIPS/CIS), DCVG Surveys, Combined DCVG/CIS Surveys và Surface Potential Surveys. Dữ liệu có thể được tích hợp vào ProActive để quản lý dữ liệu khảo sát đường ống hoặc xuất sang định dạng .xls bằng phần mềm Excel Survey Download. GPS dưới mét cho phép ghi nhận vị trí khảo sát, trong khi camera tích hợp hỗ trợ lưu ảnh hiện trường có ngày giờ.

Các ứng dụng tiêu biểu:

Close Interval Potential Survey – CIPS/CIS.
DCVG Survey.
Combined DCVG/CIS Survey.
Surface Potential Survey.
Khảo sát cathodic protection đường ống.
Thu thập dữ liệu điện áp dọc tuyến đường ống.
Ghi nhận tọa độ GPS của dữ liệu khảo sát.
Chụp ảnh và lưu hình ảnh hiện trường cùng dữ liệu.
Quản lý dữ liệu khảo sát bằng ProActive.
Xuất dữ liệu khảo sát sang Excel để phân tích.

Lợi ích khi sử dụng

Gx Pipeline Survey Data-logger tập trung voltmeter, GPS, camera và phần mềm khảo sát vào một thiết bị cầm tay, giúp giảm số lượng thiết bị cần sử dụng khi khảo sát ngoài hiện trường. Việc tích hợp SFT132 cho phép thực hiện nhiều phương pháp khảo sát đường ống như CIPS/CIS, DCVG và Combined DCVG/CIS. GPS dưới mét giúp liên kết dữ liệu với vị trí thực tế, còn ảnh có ngày giờ hỗ trợ bổ sung thông tin trực quan cho hồ sơ khảo sát. Dữ liệu sau khảo sát có thể được đưa vào ProActive hoặc xuất sang Excel, thuận tiện cho việc quản lý và phân tích dữ liệu corrosion control.
