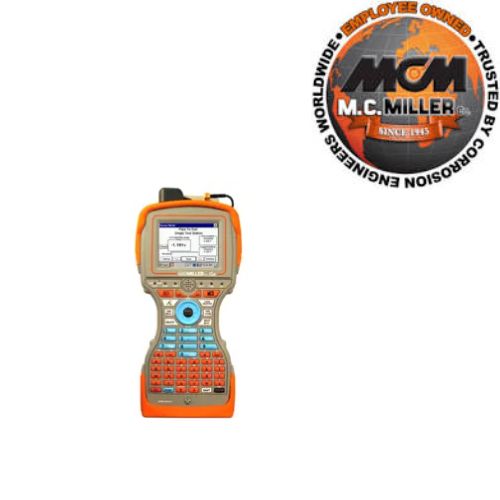

M.C. Miller Gx Test Site Survey Data-logger Thiết bị ghi dữ liệu khảo sát test site Việt Nam

Mô tả sản phẩm Gx Test Site Survey Data-logger

M.C. Miller Gx Test Site Survey Data-logger, Item 11250, là thiết bị ghi dữ liệu cầm tay chuyên dụng cho thu thập dữ liệu tại các test site trong hệ thống kiểm soát ăn mòn và bảo vệ cathodic protection. Thiết bị tích hợp digital voltmeter, GPS WAAS-enabled, camera kỹ thuật số 5 MP và ứng dụng Test Site Survey của M.C. Miller. Dữ liệu tại từng test site có thể được gắn tọa độ GPS và đồng bộ với ProActive, hệ thống quản lý dữ liệu corrosion control của M.C. Miller. Gx sử dụng Windows CE 5.0, màn hình màu cảm ứng 3,5 inch, bàn phím 55 phím và bộ nhớ Flash 2 GB cho dữ liệu khảo sát. Sản phẩm hiện được M.C. Miller đánh dấu là Discontinued Product, tức không còn được cung cấp để mua mới trên trang chính hãng.

Trang sản phẩm chính hãng M.C. Miller – Gx Test Site Survey Data-logger

Ưu điểm nổi bật Gx Test Site Survey Data-logger

Item Number: 11250.
Tích hợp digital voltmeter.
Tích hợp sub-meter GPS receiver, hỗ trợ WAAS.
Tích hợp camera kỹ thuật số 5 MP, autofocus và illumination.
Được cấp phép sẵn Test Site Survey Application – SFT131.
Bao gồm bộ phần mềm Gx của M.C. Miller, cho phép kích hoạt các ứng dụng khác khi nhu cầu khảo sát thay đổi.
Tích hợp với ProActive corrosion control data management application.
Có thể tùy biến các loại dữ liệu cần thu thập cho từng test site.
Mỗi test site có thể được GPS position stamped.
Cho phép chụp ảnh độ phân giải cao có gắn ngày/giờ tại test site; hình ảnh có thể được đưa trực tiếp vào cơ sở dữ liệu ProActive.
Hai pin Lithium-ion sạc lại, mỗi pin 2500 mAh, tổng dung lượng 5000 mAh.
Thời gian hoạt động được M.C. Miller công bố trên 40 giờ trong điều kiện phù hợp.
Chuẩn bảo vệ IP67, khả năng ngâm nước ở độ sâu 1 m.
Đáp ứng MIL-STD-810F đối với điều kiện mưa do gió.
Màn hình màu cảm ứng 3,5 inch, độ phân giải 320 × 240 pixel.
Bàn phím 55 phím bố trí theo thứ tự alphabet.
Hệ điều hành Windows CE 5.0.
Bộ xử lý Xscale 624 MHz.
Bộ nhớ 256 MB SDRAM và 2 GB Flash.
Có cổng RS-232 và USB, hỗ trợ WPAN.
Có cổng serial để kết nối GPS bên ngoài nếu cần.
Nhiệt độ hoạt động -20 đến 50°C.
Kích thước 12,5 × 5,31 × 2,31 inch.
Trọng lượng 2,64 lb.

Thông số kỹ thuật Gx Test Site Survey Data-logger

Thông số	Giá trị
Thương hiệu	M.C. Miller
Model / Item	11250
Loại thiết bị	Test Site Survey Data-logger
Ứng dụng	Test Site Survey
Application	SFT131
Voltmeter	Integrated M.C. Miller voltmeter
GPS	Integrated sub-meter GPS, WAAS-enabled
Camera	5 MP, autofocus, illumination
Màn hình	3,5 inch color LCD touch-screen
Độ phân giải màn hình	320 × 240 pixel
Bàn phím	55-key alphabetic-order keypad
Hệ điều hành	Windows CE 5.0
CPU	Xscale 624 MHz
SDRAM	256 MB
Flash memory	2 GB
Cổng giao tiếp	RS-232, USB
WPAN	Có
Pin	2 × Lithium-ion rechargeable
Dung lượng mỗi pin	2500 mAh
Tổng dung lượng	5000 mAh
Thời gian hoạt động	40+ giờ, tùy điều kiện sử dụng
Bảo vệ	IP67
Tiêu chuẩn môi trường	MIL-STD-810F
Nhiệt độ hoạt động	-20 đến 50°C
Nhiệt độ lưu trữ	-20 đến 60°C, không lắp pin
Kích thước	12,5 × 5,31 × 2,31 inch
Trọng lượng	2,64 lb

Thông số voltmeter

Dải đo DC	Trở kháng đầu vào	Response time	Độ phân giải	Độ chính xác
40 mVDC	10 MΩ	80 ms	0,01 mV	±0,2% ±0,08 mV
400 mVDC	10 MΩ	80 ms	0,1 mV	±0,2% ±0,6 mV
5,7 VDC	400 MΩ	80 ms	0,001 V	±0,2% ±0,004 V
40 VDC	75 MΩ	80 ms	0,01 V	±0,2% ±0,04 V
57 VDC	75 MΩ	2 ms	0,01 V	±0,2% ±0,04 V
57 VDC	400 MΩ	50 ms	0,01 V	±0,2% ±0,04 V
400 VDC	75 MΩ	80 ms	0,1 V	±0,2% ±0,4 V
570 VDC	75 MΩ	2 ms	0,1 V	±0,2% ±0,4 V

Dải đo AC	Trở kháng đầu vào	Response time	Độ phân giải	Độ chính xác
40 VAC	75 MΩ	1,35 s	0,01 V	±1,0% ±0,06 V
400 VAC	75 MΩ	1,35 s	0,1 V	±1,0% ±0,6 V

Dải AC được công bố cho tần số 10–1000 Hz và mức tín hiệu từ 5–100% full scale.

Gx Site Survey Data-logger User Manual – M.C. Miller

Model / phiên bản

Gx Test Site Survey Data-logger – Item #11250: phiên bản dành cho khảo sát test site.
Gx Test Site Survey Application – SFT131: ứng dụng Test Site Survey được cấp phép cho Item #11250.
Gx Pipeline Survey Data-logger – Item #11275: phiên bản Gx dành cho Pipeline Survey.
SFT131 cũng có thể được cấp phép sử dụng trên Gx Pipeline Survey Data-logger #11275.

Ứng dụng Gx Test Site Survey Data-logger

Gx Test Site Survey Data-logger được thiết kế để thu thập dữ liệu tại các cathodic protection test sites. Người dùng có thể xây dựng route và các trường dữ liệu cần thu thập trong ProActive, sau đó đưa route xuống Gx để thực hiện khảo sát ngoài hiện trường. Sau khi hoàn tất, dữ liệu được thu thập tại test site có thể được đưa trở lại cơ sở dữ liệu ProActive để kết hợp với dữ liệu CP lịch sử. GPS tích hợp cho phép ghi nhận vị trí của từng test site, trong khi camera 5 MP hỗ trợ lưu hình ảnh có dấu ngày/giờ trực tiếp cùng dữ liệu khảo sát.

Các ứng dụng tiêu biểu:

Test Site Survey.
Thu thập dữ liệu tại CP test site.
Kiểm tra hệ thống cathodic protection.
Thu thập điện áp phục vụ corrosion control.
Ghi nhận vị trí GPS của test site.
Chụp ảnh hiện trường kèm dữ liệu khảo sát.
Quản lý dữ liệu khảo sát bằng ProActive.
Theo dõi và lưu trữ dữ liệu CP theo từng vị trí.

Lợi ích khi sử dụng

Gx Test Site Survey Data-logger tích hợp nhiều chức năng cần thiết cho khảo sát hiện trường trong một thiết bị cầm tay gồm voltmeter, GPS, camera và phần mềm Test Site Survey. Khả năng GPS position stamping giúp liên kết dữ liệu đo với vị trí thực tế, trong khi camera tích hợp hỗ trợ lưu hình ảnh có ngày giờ tại test site. Hệ thống ProActive cho phép quản lý route, thu thập dữ liệu và đưa dữ liệu khảo sát trở lại cơ sở dữ liệu để phục vụ báo cáo và phân tích. Thiết kế IP67, MIL-STD-810F cùng thời gian hoạt động được công bố trên 40 giờ giúp Gx phù hợp với các công việc khảo sát ngoài hiện trường.
