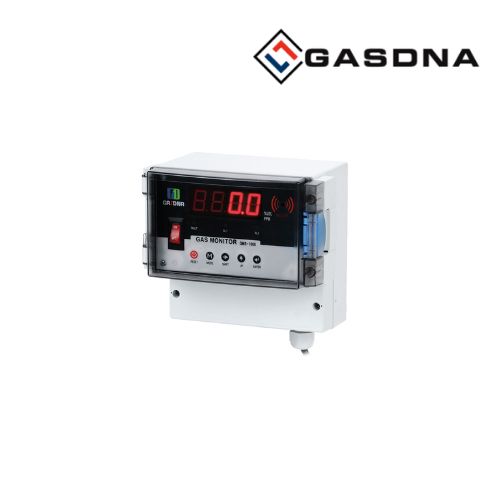

GASDNA GMS-1000 Bộ nhận tín hiệu khí 1 kênh Việt Nam

Mô tả sản phẩm GMS-1000

GASDNA GMS-1000 là bộ nhận tín hiệu và giám sát khí 1 kênh (Single-Channel Gas Detector Monitoring Unit), được thiết kế để kết nối với một bộ dò khí thông qua một mạch tín hiệu. Thiết bị tiếp nhận tín hiệu analog liên tục 4–20 mA từ detector, xử lý bằng bộ vi xử lý và chuyển đổi tín hiệu để thực hiện chức năng hiển thị, giám sát và cảnh báo nồng độ khí. GASDNA GMS-1000 phù hợp với các hệ thống cần giám sát một điểm phát hiện khí độc, khí cháy hoặc các loại khí khác tùy theo bộ detector được kết nối.

GMS-1000 cung cấp tín hiệu đầu ra 4–20 mA để truyền đến PLC, DDC, recorder hoặc các thiết bị điều khiển bên ngoài. GASDNA công bố khả năng truyền tín hiệu 4–20 mA với khoảng cách lên đến 2,5 km, giúp thiết bị phù hợp với các hệ thống giám sát khí có khoảng cách tương đối xa giữa khu vực phát hiện và khu vực điều khiển.

Thiết bị hiển thị nồng độ trên F.N.D, hỗ trợ các đơn vị PPM, %LEL và % do người dùng thiết lập. GMS-1000 có cảnh báo LOW/HIGH hai cấp, cảnh báo FAULT, LED nhấp nháy và còi âm thanh trên 80 dB. Ngưỡng cảnh báo cũng như thời gian trễ từ 0–99 giây có thể được cài đặt theo yêu cầu của hệ thống.

Tài liệu kỹ thuật GASDNA GMS-1000

Ưu điểm nổi bật GMS-1000

Giám sát 1 kênh: kết nối một bộ dò khí thông qua một mạch tín hiệu.
Tín hiệu đầu vào 4–20 mA: nhận tín hiệu analog từ bộ dò khí.
Đầu ra 4–20 mA: truyền tín hiệu đến PLC, DDC, recorder hoặc các thiết bị điều khiển.
Truyền tín hiệu khoảng cách xa: GASDNA công bố khoảng cách truyền 4–20 mA lên đến 2,5 km.
Bộ vi xử lý tích hợp: xử lý tín hiệu và cung cấp các chức năng giám sát, cảnh báo.
Bộ chuyển đổi A/D độ phân giải cao: hỗ trợ xử lý tín hiệu từ detector.
Hiển thị F.N.D: hiển thị nồng độ theo PPM, %LEL hoặc %.
Cảnh báo hai cấp: HIGH/LOW do người dùng thiết lập.
Cảnh báo lỗi: đèn FAULT màu vàng giúp nhận biết tình trạng bất thường.
Cảnh báo bằng đèn và âm thanh: LED nhấp nháy và buzzer trên 80 dB.
Thời gian trễ điều chỉnh: từ 0–99 giây.
Relay cảnh báo: hỗ trợ liên động với các thiết bị bên ngoài như quạt.
Thiết kế nhỏ gọn: dạng lắp đặt treo tường, thuận tiện cho hệ thống giám sát một điểm.

Thông số kỹ thuật GMS-1000

Thông số	GASDNA GMS-1000
Loại thiết bị	Single-Channel Gas Detector Monitoring Unit
Kiểu lắp đặt	Wall Mounting
Kết nối detector	One-point type
Số detector kết nối	1 thiết bị
Số mạch	1 circuit
Nguồn cấp	AC 230 V / 60 Hz
Tín hiệu đầu vào	4–20 mA DC/FS
Nguồn đầu ra	DC 24 V / 250 mA
Tín hiệu đầu ra	4–20 mA DC/FS
Độ phân giải A/D	±20.000
Bộ chuyển đổi D/A	12 bit
Hiển thị nồng độ	F.N.D
Đơn vị hiển thị	PPM, %LEL, %
Cảnh báo thấp	AL1 LED màu đỏ
Cảnh báo cao	AL2 LED màu đỏ
Cảnh báo lỗi	FAULT LED màu vàng
Phương thức cảnh báo	LED nhấp nháy + buzzer
Âm lượng buzzer	>80 dB
Ngưỡng cảnh báo	HIGH/LOW, người dùng cài đặt
Thời gian trễ	0–99 giây
Reset cảnh báo	Thủ công hoặc tự động
Ngõ ra cảnh báo	Relay 2 cấp HIGH/LOW
Khoảng cách truyền 4–20 mA	Tối đa 2,5 km
Nhiệt độ hoạt động	-20 đến +50 °C
Độ ẩm hoạt động	5–95% RH, không ngưng tụ

Các thông số trên được đối chiếu từ trang sản phẩm và tài liệu kỹ thuật chính thức của GASDNA.

Model / phiên bản

GMS-1000 – Bộ nhận tín hiệu khí 1 kênh, kết nối một detector với một mạch tín hiệu 4–20 mA.

GMS-1000 thuộc nhóm Gas Detector Receiver của GASDNA, cùng với các model GMS-1000-LB, GMS-1500, GMS-1500-LB, GMS-1550, GMS-1700 và GMS-2500.

Ứng dụng GMS-1000

Giám sát một điểm phát hiện khí trong nhà máy.
Hệ thống phát hiện khí cháy và khí độc.
Phòng máy và phòng kỹ thuật.
Khu vực sản xuất công nghiệp.
Hệ thống giám sát khí kết hợp quạt thông gió.
Kết nối detector với PLC, DDC hoặc recorder.
Hệ thống cần truyền tín hiệu 4–20 mA khoảng cách xa.
Các ứng dụng cần bộ nhận tín hiệu khí độc lập cho từng điểm giám sát.

Lợi ích khi sử dụng

GASDNA GMS-1000 cung cấp giải pháp đơn giản cho hệ thống giám sát khí một điểm, với đầu vào 4–20 mA từ detector và đầu ra 4–20 mA để tích hợp với hệ thống điều khiển bên ngoài. Cảnh báo HIGH/LOW, FAULT, relay và buzzer giúp thiết bị không chỉ hiển thị nồng độ mà còn hỗ trợ xử lý cảnh báo và liên động với các thiết bị bên ngoài. Thiết kế một kênh cũng giúp dễ dàng triển khai độc lập cho từng khu vực cần giám sát.
