GASDNA GMS-1500 Bộ nhận tín hiệu khí 4 kênh Việt Nam

Mô tả sản phẩm GMS-1500

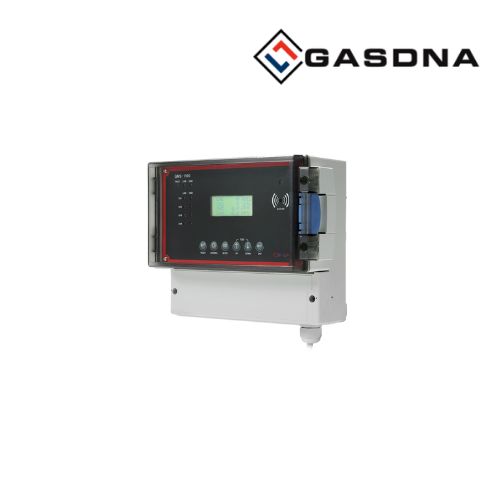

GASDNA GMS-1500 là bộ nhận tín hiệu khí 4 kênh (4-Channel Gas Detector Receiver) dạng treo tường, được thiết kế để tiếp nhận tín hiệu analog liên tục từ tối đa 4 bộ dò khí thông qua 4 mạch riêng biệt. Thiết bị sử dụng bộ vi xử lý và bộ chuyển đổi A/D độ phân giải cao để xử lý chính xác tín hiệu từ các detector, sau đó chuyển đổi tín hiệu số thành tín hiệu dòng tiêu chuẩn 4–20 mA để truyền đến PLC, DDC, recorder hoặc các thiết bị điều khiển bên ngoài.

GMS-1500 hỗ trợ hiển thị nồng độ khí trên LCD với các đơn vị PPM, %LEL hoặc %, tùy theo cấu hình của hệ thống. Thiết bị cung cấp cảnh báo hai cấp HIGH/LOW, cảnh báo lỗi FAULT, đèn LED nhấp nháy và còi âm thanh trên 80 dB. Các ngưỡng cảnh báo và thời gian trễ từ 0–99 giây có thể được người dùng cài đặt.

Với khả năng nhận 4 tín hiệu 4–20 mA và truyền tín hiệu đầu ra 4–20 mA với khoảng cách lên đến 2,5 km, GMS-1500 phù hợp để xây dựng hệ thống giám sát khí tập trung trong nhà máy, phòng kỹ thuật và các khu vực có nhiều điểm phát hiện khí. GASDNA cũng thiết kế các tiếp điểm relay cảnh báo để liên động với quạt thông gió và các thiết bị bên ngoài.

Tài liệu kỹ thuật GASDNA GMS-1500

Ưu điểm nổi bật GMS-1500

4 kênh giám sát: kết nối tối đa 4 bộ dò khí qua 4 mạch riêng biệt.
Đầu vào 4–20 mA: tiếp nhận tín hiệu analog từ các detector.
Đầu ra 4–20 mA: truyền tín hiệu đến PLC, DDC, recorder và các thiết bị điều khiển.
Khoảng cách truyền tín hiệu: GASDNA công bố tối đa 2,5 km đối với tín hiệu 4–20 mA.
Bộ vi xử lý tích hợp: thực hiện xử lý và giám sát tín hiệu từ các detector.
A/D độ phân giải cao: hỗ trợ chuyển đổi tín hiệu chính xác.
Màn hình LCD: hiển thị PPM, %LEL hoặc % theo cấu hình.
Cảnh báo hai cấp: AL1/LOW và AL2/HIGH.
Cảnh báo FAULT: có chỉ báo riêng cho tình trạng lỗi.
Cảnh báo âm thanh và quang: LED nhấp nháy kết hợp buzzer >80 dB.
Cài đặt cảnh báo: người dùng có thể thiết lập giá trị HIGH/LOW và thời gian trễ.
Relay cảnh báo: hỗ trợ liên động với quạt và các thiết bị bên ngoài.
Thiết kế nhỏ gọn: dạng treo tường, thuận tiện lắp đặt.

Thông số kỹ thuật GMS-1500

Thông số	GASDNA GMS-1500
Loại thiết bị	4-Channel Gas Detector Receiver
Kiểu lắp đặt	Wall Mounting
Kết nối detector	Multi-point
Số detector tối đa	4 thiết bị
Số mạch	4 circuits
Nguồn cấp	AC 220 V / 60 Hz hoặc AC 110 V / 60 Hz
Tín hiệu đầu vào	4 kênh, 4–20 mA / FS
Nguồn đầu ra	DC 24 V / 250 mA
Tín hiệu đầu ra	4 kênh, 4–20 mA / FS
Hiển thị	LCD
Đơn vị hiển thị	PPM, %LEL, %
Cảnh báo thấp	AL1 LED, màu đỏ
Cảnh báo cao	AL2 LED, màu đỏ
Cảnh báo lỗi	FAULT LED, màu vàng
Phương thức cảnh báo	LED nhấp nháy + buzzer
Âm lượng buzzer	>80 dB
Ngưỡng cảnh báo	HIGH/LOW, người dùng cài đặt
Thời gian trễ cảnh báo	0–99 giây
Reset cảnh báo	Thủ công hoặc tự động
Ngõ ra relay	250 V / 5 A, 11-SPST relay contact (10 alarm, 1 fault)
Khoảng cách truyền 4–20 mA	Tối đa 2,5 km
Nhiệt độ hoạt động	-10 đến +50 °C
Độ ẩm hoạt động	5–95% RH, không ngưng tụ

Thông số được đối chiếu từ trang sản phẩm và tài liệu GMS-1500 của GASDNA.

Model / phiên bản

GMS-1500 – Bộ nhận tín hiệu khí 4 kênh, nhận tín hiệu 4–20 mA từ tối đa 4 bộ dò khí và cung cấp đầu ra 4–20 mA cho hệ thống điều khiển, giám sát.

GMS-1500 thuộc nhóm Gas Detector Receiver của GASDNA, cùng với các dòng GMS-1200, GMS-1550, GMS-1700, GMS-1500-LB và GMS-2500.

Ứng dụng GMS-1500

Giám sát rò rỉ khí trong nhà máy công nghiệp.
Hệ thống phát hiện khí cháy và khí độc.
Giám sát nhiều khu vực bằng một bộ nhận tín hiệu trung tâm.
Phòng máy và phòng kỹ thuật.
Nhà máy hóa chất và khu vực sản xuất.
Hệ thống cảnh báo khí kết hợp quạt thông gió.
Kết nối bộ dò khí với PLC, DDC hoặc recorder.
Hệ thống cần truyền tín hiệu 4–20 mA khoảng cách xa.
Hệ thống giám sát khí cần cảnh báo HIGH/LOW và FAULT.

Lợi ích khi sử dụng

GASDNA GMS-1500 giúp tập trung tín hiệu từ tối đa 4 bộ dò khí về một thiết bị nhận và giám sát duy nhất. Việc xử lý tín hiệu bằng vi xử lý và A/D độ phân giải cao giúp hệ thống có khả năng giám sát liên tục các tín hiệu 4–20 mA. Đồng thời, đầu ra 4–20 mA, relay cảnh báo và khả năng truyền tín hiệu khoảng cách xa giúp GMS-1500 dễ dàng tích hợp vào hệ thống điều khiển và an toàn của nhà máy.
