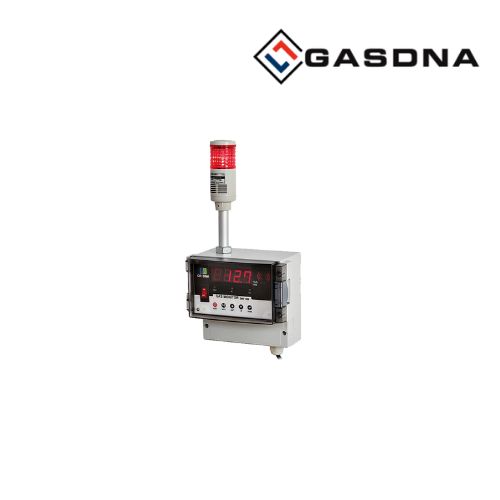

GASDNA GMS-1000-LB Bộ nhận tín hiệu khí 1 kênh có đèn cảnh báo Việt Nam

Mô tả sản phẩm GMS-1000-LB

GASDNA GMS-1000-LB là bộ nhận tín hiệu khí 1 kênh (Single-Channel Gas Detector Monitoring Unit), được thiết kế để kết nối với một bộ dò khí thông qua một mạch tín hiệu. Thiết bị tiếp nhận tín hiệu analog liên tục 4–20 mA từ detector, chuyển đổi tín hiệu sang dạng số bằng bộ vi xử lý và đồng thời cung cấp tín hiệu đầu ra 4–20 mA để kết nối với PLC, DDC, recorder hoặc các thiết bị điều khiển bên ngoài. GASDNA xác định GMS-1000-LB là phiên bản có chức năng cảnh báo trực quan và âm thanh mạnh hơn so với GMS-1000 tiêu chuẩn.

GMS-1000-LB sử dụng F.N.D Display để hiển thị nồng độ khí theo PPM, %LEL hoặc %, tùy theo cấu hình của hệ thống. Thiết bị hỗ trợ cảnh báo LOW/HIGH hai cấp, cảnh báo FAULT, LED nhấp nháy và buzzer trên 95 dB. Người dùng có thể thiết lập giá trị cảnh báo HIGH/LOW và thời gian trễ từ 0–99 giây, đồng thời lựa chọn chế độ giải phóng cảnh báo thủ công hoặc tự động.

Điểm đáng chú ý của GMS-1000-LB là khả năng truyền tín hiệu 4–20 mA với khoảng cách lên đến 2,5 km, giúp thiết bị phù hợp với các hệ thống giám sát khí trong nhà máy và khu vực công nghiệp. Ngõ ra relay cảnh báo hai cấp có thể được sử dụng để liên động với các thiết bị bên ngoài như quạt thông gió.

Tài liệu kỹ thuật GASDNA GMS-1000-LB 

Ưu điểm nổi bật GMS-1000-LB

Giám sát 1 kênh: kết nối 1 detector thông qua 1 mạch tín hiệu.
Đầu vào 4–20 mA: nhận tín hiệu analog liên tục từ bộ dò khí.
Đầu ra 4–20 mA: truyền tín hiệu đến PLC, DDC, recorder và các thiết bị bên ngoài.
Khoảng cách truyền lên đến 2,5 km: phù hợp cho hệ thống có khoảng cách lớn giữa detector và khu vực điều khiển.
Bộ vi xử lý tích hợp: xử lý tín hiệu và thực hiện các chức năng giám sát, cảnh báo.
A/D converter độ phân giải cao: GASDNA sử dụng bộ chuyển đổi A/D 12 bit.
Hiển thị F.N.D: hỗ trợ PPM, %LEL và % theo cài đặt của người dùng.
Cảnh báo LOW/HIGH hai cấp: cho phép thiết lập ngưỡng cảnh báo theo yêu cầu.
Cảnh báo FAULT: có đèn chỉ báo màu vàng và tín hiệu 2 mA khi xảy ra lỗi theo thông số GASDNA.
Buzzer >95 dB: phiên bản LB được thiết kế với mức cảnh báo âm thanh cao.
LED nhấp nháy: cung cấp cảnh báo trực quan.
Relay cảnh báo: hỗ trợ liên động với quạt và các thiết bị bên ngoài.
Thời gian trễ 0–99 giây: người dùng có thể lập trình.
Thiết kế nhỏ gọn: dạng treo tường, thuận tiện lắp đặt.

Thông số kỹ thuật GMS-1000-LB

Thông số	GASDNA GMS-1000-LB
Loại thiết bị	Single-Channel Gas Detector Monitoring Unit
Kiểu lắp đặt	Wall Mounting
Kết nối detector	One-point type
Số detector kết nối	1 thiết bị
Số mạch	1 circuit
Nguồn cấp	AC 230 V / 60 Hz
Tín hiệu đầu vào	4–20 mA DC/F.S
Nguồn đầu ra	DC 24 V / 250 mA
Tín hiệu đầu ra	4–20 mA DC/F.S
Bộ chuyển đổi A/D	12 bit
Bộ chuyển đổi D/A	12 bit
Hiển thị nồng độ	F.N.D Display
Đơn vị hiển thị	PPM, %LEL, %
Cảnh báo thấp	LOW LED, màu đỏ
Cảnh báo cao	HIGH LED, màu đỏ
Cảnh báo lỗi	FAULT LED, màu vàng, 2 mA
Cảnh báo quang	LED nhấp nháy
Cảnh báo âm thanh	Buzzer >95 dB
Giá trị cảnh báo	HIGH/LOW, 2 cấp, người dùng cài đặt
Thời gian trễ	0–99 giây
Reset cảnh báo	Thủ công hoặc tự động
Ngõ ra cảnh báo	Relay cảnh báo HIGH/LOW 2 cấp
Khoảng cách truyền 4–20 mA	Tối đa 2,5 km
Nhiệt độ hoạt động	-10 đến +50 °C
Độ ẩm hoạt động	5–95% RH, không ngưng tụ

Các thông số trên được đối chiếu từ trang sản phẩm và manual chính thức của GASDNA GMS-1000-LB.

Model / phiên bản

GMS-1000-LB – Bộ nhận tín hiệu khí 1 kênh có cảnh báo âm thanh trên 95 dB, nhận tín hiệu 4–20 mA từ một bộ dò khí và cung cấp đầu ra 4–20 mA.

GMS-1000-LB thuộc nhóm Gas Detector Receiver của GASDNA, cùng với GMS-1000, GMS-1500, GMS-1500-LB, GMS-1550, GMS-1700 và GMS-2500.

Ứng dụng GMS-1000-LB

Giám sát một điểm phát hiện khí trong nhà máy.
Hệ thống phát hiện khí cháy và khí độc.
Phòng máy và phòng kỹ thuật.
Khu vực sản xuất công nghiệp.
Khu vực cần cảnh báo khí bằng âm thanh lớn.
Hệ thống giám sát khí kết hợp quạt thông gió.
Kết nối detector với PLC, DDC hoặc recorder.
Hệ thống cần truyền tín hiệu 4–20 mA khoảng cách xa.
Các hệ thống cần một bộ nhận tín hiệu độc lập cho từng điểm phát hiện khí.

Lợi ích khi sử dụng

GASDNA GMS-1000-LB cung cấp giải pháp giám sát khí một điểm với cấu trúc đơn giản, đầu vào 4–20 mA và đầu ra 4–20 mA để tích hợp vào hệ thống điều khiển. Phiên bản LB nổi bật với buzzer trên 95 dB và cảnh báo LED, giúp tăng khả năng nhận biết khi xảy ra tình trạng LOW, HIGH hoặc FAULT. Relay cảnh báo hai cấp cũng cho phép kết hợp với quạt thông gió và các thiết bị liên động bên ngoài.
