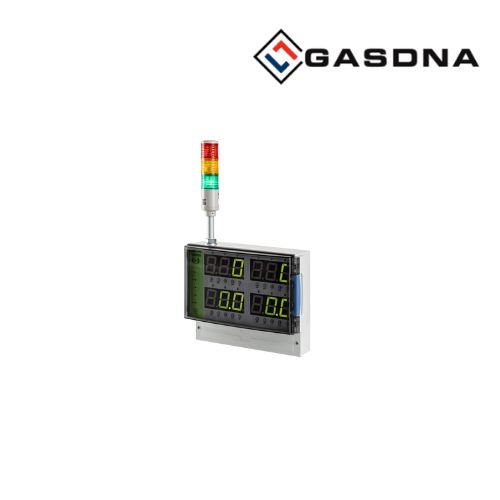

GASDNA GMS-1700 Bộ nhận tín hiệu khí 4 kênh Việt Nam

Mô tả sản phẩm GMS-1700

GASDNA GMS-1700 là bộ nhận tín hiệu và giám sát khí đa điểm 4 kênh (4-Channel Gas Detector Monitoring Unit), được thiết kế để kết nối đồng thời nhiều máy dò khí và tập trung việc giám sát tại một tủ điều khiển. GASDNA công bố GMS-1700 có cấu trúc gồm 1 Alarm Unit và 4 Receive Unit, cho phép kết nối tối đa 4 máy dò khí theo kiểu 1:1 trên 4 mạch. (GasDNA)

Thiết bị nhận tín hiệu analog 4–20 mA từ các máy dò khí tại hiện trường, xử lý tín hiệu bằng bộ vi xử lý và hiển thị trạng thái/nồng độ khí tại bộ nhận. GMS-1700 cung cấp ngõ ra 4–20 mA để truyền tín hiệu đến PLC, DDC, recorder hoặc các hệ thống điều khiển bên ngoài. Thiết bị cũng có relay cảnh báo AL1/AL2 để liên động với quạt và các thiết bị cảnh báo bên ngoài.

Tài liệu kỹ thuật GASDNA GMS-1700

Ưu điểm nổi bật GMS-1700

Giám sát 4 kênh: kết nối tối đa 4 máy dò khí riêng biệt.
Kết nối 1:1: mỗi máy dò khí được kết nối với một mạch nhận tín hiệu riêng.
Tín hiệu đầu vào 4–20 mA: tiếp nhận tín hiệu analog liên tục từ các detector tại hiện trường.
Ngõ ra 4–20 mA: truyền tín hiệu đến PLC, DDC, recorder hoặc hệ thống giám sát.
Cảnh báo 2 cấp AL1/AL2: người dùng có thể thiết lập ngưỡng cảnh báo và thời gian trễ từ 0–99 giây.
Cảnh báo FAULT: có đèn báo lỗi riêng giúp nhận biết trạng thái bất thường của hệ thống.
Cảnh báo bằng âm thanh và hình ảnh: LED nhấp nháy kết hợp buzzer trên 80 dB.
Nguồn dự phòng: tích hợp pin DC 24 V 2,5 Ah.
Nguồn cấp rộng: AC 100–240 VAC/60 Hz.
Điện áp đầu ra 24 V: tối đa 5 A để cấp cho thiết bị trong hệ thống theo cấu hình công bố.

Thông số kỹ thuật GMS-1700

Thông số	GMS-1700
Hãng sản xuất	GASDNA
Model	GMS-1700
Loại thiết bị	4-Channel Gas Detector Monitoring Unit
Chức năng	Bộ nhận tín hiệu và giám sát khí đa điểm
Kiểu lắp đặt	Wall-mounted
Cấu trúc điều khiển	1 Alarm Unit + 4 Receive Unit
Số kênh	4 kênh / 4 mạch
Kiểu kết nối detector	Multi-point, 4 detector kết nối riêng biệt
Tín hiệu đầu vào	4–20 mA DC / Full Scale
Tín hiệu đầu ra	4–20 mA DC / Full Scale
Nguồn cấp	AC 100–240 VAC / 60 Hz
Nguồn pin dự phòng	DC 24 V, 2,5 Ah
Điện áp đầu ra	24 V, 5 A
Cảnh báo thấp	AL1 – LED đỏ
Cảnh báo cao	AL2 – LED đỏ
Cảnh báo lỗi	FAULT – LED vàng
Giá trị cảnh báo	AL1/AL2, người dùng cài đặt
Thời gian trễ cảnh báo	0–99 giây
Xóa cảnh báo	Manual / Automatic
Ngõ ra cảnh báo	Relay 2 cấp AL1/AL2
Cảnh báo âm thanh	Buzzer >80 dB
Hiển thị	LED 3 màu, 1,8 inch, 3 digit 7-segment
Hiển thị trạng thái	Normal – Green / AL1 – Orange / AL2 – Red
Nhiệt độ hoạt động	-10 đến +50°C
Độ ẩm hoạt động	5–95% RH, không ngưng tụ

Các thông số trên được đối chiếu từ tài liệu kỹ thuật và trang sản phẩm GASDNA. (GasDNA)

Model / phiên bản

GMS-1700 là bộ giám sát khí đa điểm 4 kênh, khác với GMS-1200 là bộ nhận tín hiệu đơn điểm. GMS-1700 được thiết kế với 4 Receive Unit, cho phép tập trung tín hiệu từ 4 máy dò khí về cùng một hệ thống giám sát.

Mỗi detector truyền tín hiệu 4–20 mA về một kênh riêng của GMS-1700. Giá trị cảnh báo AL1/AL2 có thể được thiết lập riêng theo yêu cầu của hệ thống.

Ứng dụng GMS-1700

GASDNA GMS-1700 phù hợp cho các hệ thống cần giám sát nhiều điểm phát hiện khí tập trung. Thiết bị có thể được sử dụng trong nhà máy hóa chất, dầu khí, năng lượng, sản xuất công nghiệp, khu vực lưu trữ khí và các hệ thống an toàn khí cần nhiều detector hoạt động đồng thời.

Với 4 kênh nhận tín hiệu 4–20 mA, GMS-1700 cho phép tập trung dữ liệu từ nhiều detector về một tủ giám sát. Relay AL1/AL2 có thể được sử dụng để liên động với quạt thông gió, còi đèn hoặc các thiết bị cảnh báo bên ngoài.
