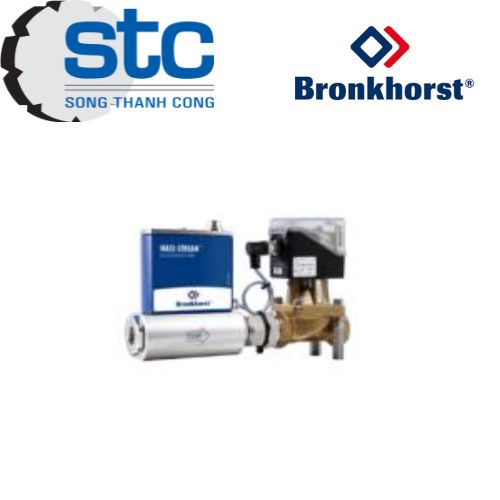

D-6373/BJ Bronkhorst MASS-STREAM Mass Flow Controller

Xuất sứ: Hà Lan

Nhà cung cấp: STC

Hãng sản xuất: Bronkhorst-Viet-Nam

Ứng dụng sản phẩm: N₂ purge, process gas, gas mixing, Cấp khí/chất lỏng vào reactor, dosing, hydrogenation, Dosing, process gas, clean-room, air sampler calibration, Aeration kem, gas blanketing, sterilization.

Liên hệ tư vấn

Mr Đạt

techsupport@songthanhcong.com

0944750950

BRONKHORST D-6373/BJ Bộ điều khiển lưu lượng khối lượng khí MASS-STREAM Việt Nam

Mô tả sản phẩm D-6373/BJ

Bronkhorst D-6373/BJ là bộ điều khiển lưu lượng khối lượng khí (Mass Flow Controller – MFC) thuộc dòng MASS-STREAM D-6300, sử dụng nguyên lý đo lưu lượng nhiệt trực tiếp inline. D-6373 là phiên bản controller trong nhóm D-6371/D-6373, với dải lưu lượng tiêu chuẩn cho không khí từ 2–100 ln/min đến 20–1.000 ln/min, tùy cấu hình hiệu chuẩn. Mã BJ đi cùng cấu hình kết nối 1/2 inch theo bản vẽ của Bronkhorst; cần đối chiếu toàn bộ mã đặt hàng để xác định chính xác vật liệu thân, tín hiệu, nguồn, loại van, khí hiệu chuẩn và giao tiếp. Thiết bị có cảm biến đặt trực tiếp trong dòng khí, không sử dụng bypass, giúp độ sụt áp qua phần đo gần tương đương một đoạn ống thẳng cùng đường kính. Dòng MASS-STREAM hỗ trợ đo và điều khiển nhiều loại khí, có khả năng lưu nhiều đường cong hiệu chuẩn và tùy chọn các giao tiếp như RS232, Modbus-RTU, PROFIBUS-DP, PROFINET, CANopen và FLOW-BUS.

Tài liệu kỹ thuật MASS-STREAM D-6300 Series

Ưu điểm nổi bật D-6373/BJ

  • Bộ điều khiển lưu lượng khối lượng khí MFC, không chỉ đo lưu lượng.

  • Nguyên lý thermal mass flow – direct inline.

  • Dải lưu lượng tiêu chuẩn của D-6371/D-6373: 2–100 ln/min đến 20–1.000 ln/min đối với không khí.

  • Phần cảm biến đặt trực tiếp trong dòng khí, không sử dụng bypass.

  • Độ sụt áp thấp qua phần đo.

  • Độ chính xác tiêu chuẩn ±1,0% giá trị đo + ±0,5% toàn thang tại điều kiện hiệu chuẩn.

  • Độ lặp lại < ±0,2% F.S.

  • Độ ổn định điều khiển điển hình <0,2% F.S.

  • Thời gian đáp ứng cảm biến đối với các kích thước D-6300 lớn hơn D-631x/D-632x khoảng 0,9 giây.

  • Hỗ trợ nhiều loại khí và hỗn hợp khí tương thích với vật liệu tiếp xúc.

  • Thân thiết bị có thể sử dụng nhôm AL 50ST/51ST hoặc thép không gỉ SS316 tùy cấu hình.

  • Chuẩn bảo vệ IP65.

  • Có thể lưu tối đa 8 đường cong hiệu chuẩn cho các loại khí hoặc điều kiện vận hành khác nhau tùy cấu hình.

  • Hỗ trợ RS232 và các fieldbus như Modbus-RTU, PROFIBUS-DP, PROFINET, CANopen, DeviceNet và FLOW-BUS tùy mã đặt hàng.

Trang sản phẩm Bronkhorst MASS-STREAM

Thông số kỹ thuật D-6373/BJ

Thông số Giá trị
Thương hiệu Bronkhorst
Model D-6373/BJ
Dòng sản phẩm MASS-STREAM D-6300
Loại thiết bị Mass Flow Controller (MFC)
Môi chất Khí và hỗn hợp khí phù hợp với vật liệu
Nguyên lý đo Thermal mass flow, direct inline
Dải lưu lượng tiêu chuẩn 2–100 ln/min đến 20–1.000 ln/min
Độ chính xác ±1,0% giá trị đo + ±0,5% F.S.
Độ lặp lại < ±0,2% F.S.
Độ nhạy áp suất ±0,3% giá trị đo/bar, điển hình với không khí
Độ nhạy nhiệt độ ±0,2% giá trị đo/°C, điển hình với không khí
Độ ổn định điều khiển <0,2% F.S. điển hình
Thời gian đáp ứng cảm biến Khoảng 0,9 s đối với kích thước D-637x
Nhiệt độ vận hành 0…50°C
Áp suất vận hành 0…10 bar(g) với thân nhôm; 0…20 bar(g) với SS316
Áp suất cao hơn Đến 30 bar(g) theo yêu cầu
Thời gian khởi động 30 phút để đạt độ chính xác tối ưu
Nguồn cấp +15…24 VDC ±10%
Tín hiệu analog 0–5 VDC / 0–10 VDC / 0–20 mA / 4–20 mA tùy cấu hình
Giao tiếp cơ bản RS232
Fieldbus tùy chọn Modbus-RTU, PROFIBUS-DP, PROFINET, CANopen, DeviceNet, FLOW-BUS
Chuẩn bảo vệ IP65
Vật liệu cảm biến Stainless Steel 316/316L
Vật liệu thân Aluminium AL 50ST/51ST hoặc Stainless Steel SS316
Kết nối 1/2" BSPP theo bản vẽ D-6373/BJ
Hiển thị TFT màu, tùy chọn
Van điều khiển Tích hợp hoặc cấu hình theo phiên bản controller

Lưu ý: D-6373/BJ là mã model chưa thể hiện toàn bộ cấu hình. Bronkhorst xác định loại khí, dải đo, nhiệt độ, áp suất, tín hiệu điện, kết nối, vật liệu, gioăng, lưu lượng hiệu chuẩn và giao tiếp trong mã đặt hàng đầy đủ. Vì vậy khi mua hoặc thay thế cần đối chiếu toàn bộ mã trên nameplate để tránh chọn sai cấu hình.

Datasheet chính thức D-6300 Series Bronkhorst

Model / phiên bản

  • D-6371 – Mass Flow Controller thuộc nhóm D-637x, dải tiêu chuẩn 2–100 đến 20–1.000 ln/min.

  • D-6373 – Mass Flow Controller thuộc nhóm D-637x, cấu hình van/kết nối theo mã đặt hàng.

  • D-6373/BJ – cấu hình D-6373 với kết nối 1/2" BSPP theo bản vẽ Bronkhorst.

  • Các biến thể có thể khác nhau về loại van normally closed / normally open, tín hiệu 0–5 V, 0–10 V, 0–20 mA hoặc 4–20 mA, nguồn cấp, vật liệu thân, gioăng, khí hiệu chuẩn và giao tiếp số.

Ứng dụng D-6373/BJ

  • Điều khiển lưu lượng khí trong dây chuyền công nghiệp.

  • Điều khiển khí cho burner và furnace.

  • Hệ thống biogas.

  • Hệ thống cấp khí và giám sát tiêu thụ khí.

  • Máy móc và thiết bị công nghiệp.

  • Hệ thống N₂/O₂ generator.

  • Ứng dụng purge và ventilation.

  • Thiết bị phân tích khí.

  • Hệ thống xử lý khí và công nghệ môi trường.

  • Các hệ thống hóa chất và process technology.

  • Điều khiển lưu lượng khí trong pilot plant và production plant.

  • Tích hợp với PLC/DCS thông qua tín hiệu analog hoặc các giao tiếp fieldbus tùy cấu hình.

Lợi ích khi sử dụng

Bronkhorst D-6373/BJ kết hợp chức năng đo và điều khiển lưu lượng khối lượng khí trong một thiết bị, phù hợp cho các hệ thống cần duy trì lưu lượng khí theo giá trị đặt. Nguyên lý đo trực tiếp inline giúp giảm ảnh hưởng của độ ẩm và nhiễm bẩn so với một số cấu trúc đo bypass, đồng thời phần đo có độ sụt áp thấp. Thiết bị có khả năng điều chỉnh và lưu các cấu hình hiệu chuẩn theo loại khí, hỗ trợ nhiều tín hiệu và giao tiếp công nghiệp. Với vỏ IP65 và tùy chọn thân SS316 cho môi trường phù hợp, D-6373/BJ có thể được tích hợp vào các hệ thống điều khiển khí trong công nghiệp, thiết bị phân tích và các ứng dụng process.
