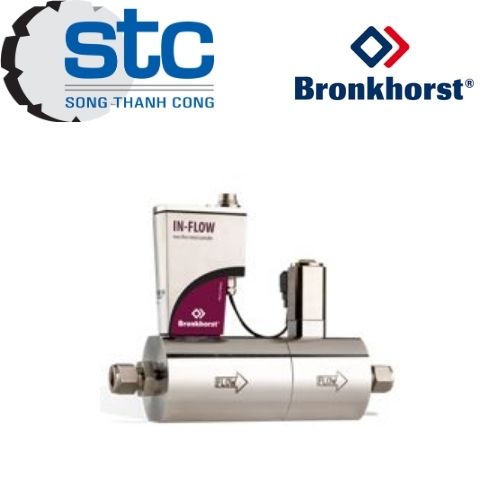

BRONKHORST F-203AI Bộ điều khiển lưu lượng khối lượng khí IN-FLOW Việt Nam

Mô tả sản phẩm F-203AI

Bronkhorst F-203AI là bộ điều khiển lưu lượng khối lượng khí (Mass Flow Controller – MFC) thuộc dòng IN-FLOW, được thiết kế cho các ứng dụng công nghiệp cần đo và điều khiển lưu lượng khí với độ chính xác cao. Thiết bị sử dụng cảm biến thermal mass flow kết hợp van điều khiển chính xác và bo mạch vi xử lý để nhanh chóng điều chỉnh lưu lượng theo giá trị đặt. F-203AI có dải lưu lượng từ 4…200 ln/min đến 33…1670 ln/min, tùy cấu hình và loại khí hiệu chuẩn. Thiết bị có độ chính xác ±0,5% giá trị đọc + ±0,1% toàn thang, độ lặp lại <±0,2% giá trị đọc và tỷ lệ turndown lên đến 1:187,5. Kết cấu công nghiệp IP65, áp suất định mức đến 64 bar(g) và khả năng tùy chọn ATEX Zone 2 hoặc Class I Division 2 giúp F-203AI phù hợp với nhiều hệ thống cấp, trộn và điều khiển khí trong môi trường công nghiệp.

Tài liệu kỹ thuật F-203AI – Bronkhorst

Ưu điểm nổi bật F-203AI

Bộ điều khiển lưu lượng khối lượng khí MFC, tích hợp cảm biến lưu lượng và van điều khiển.
Nguyên lý đo thermal mass flow.
Dải lưu lượng từ 4…200 ln/min đến 33…1670 ln/min, tùy cấu hình.
Độ chính xác ±0,5% Rd + ±0,1% FS.
Độ lặp lại <±0,2% Rd hoặc <±0,04% FS, lấy giá trị lớn hơn.
Turndown ratio lên đến 1:187,5; ở chế độ analog là 1:50.
Độ ổn định điều khiển điển hình ±0,1% FS.
Thời gian ổn định điều khiển khoảng 2–4 giây.
Có thể lưu tối đa 8 đường cong hiệu chuẩn cho nhiều loại khí.
Áp suất định mức tối đa 64 bar(g).
Chuẩn bảo vệ IP65, phù hợp môi trường công nghiệp.
Phần tiếp xúc môi chất bằng stainless steel 316L hoặc vật liệu tương đương.
Có tùy chọn gioăng FKM/Viton, EPDM, FFKM/Kalrez và các cấu hình FDA/USP Class VI.
Hỗ trợ RS232 tiêu chuẩn và nhiều giao thức fieldbus tùy cấu hình.
Có tùy chọn ATEX Zone 2, Class I Division 2 và KCs.

Trang sản phẩm Bronkhorst F-203AI IN-FLOW

Thông số kỹ thuật F-203AI

Thông số	Giá trị
Thương hiệu	Bronkhorst
Model	F-203AI
Dòng sản phẩm	IN-FLOW
Loại thiết bị	Mass Flow Controller (MFC)
Môi chất	Khí
Nguyên lý đo	Thermal Mass Flow
Dải lưu lượng	4…200 ln/min đến 33…1670 ln/min
Độ chính xác	±0,5% Rd + ±0,1% FS
Độ lặp lại	<±0,2% Rd
Turndown ratio	Lên đến 1:187,5
Multi-fluid	Lưu tối đa 8 đường cong hiệu chuẩn
Thời gian ổn định	2–4 giây, điển hình
Độ ổn định điều khiển	±0,1% FS, điển hình
Nhiệt độ làm việc	-10…+70°C
Nhiệt độ ATEX/Class I Div. 2	0…+50°C
Áp suất định mức	64 bar(g)
Độ kín bên ngoài	<2 × 10⁻⁹ mbar·l/s He
ΔP tối thiểu	2 bar(d)
ΔP tối đa	20 bar(d)
Max. Kv	0,15…1,5
Nguồn cấp	+15…24 VDC
Công suất	3,5 W tại 24 V; fieldbus cộng thêm 0,9 W
Analog output	0…5/10 VDC hoặc 0/4…20 mA
Analog setpoint	0…5/10 VDC hoặc 0/4…20 mA
Giao tiếp tiêu chuẩn	RS232
Giao tiếp tùy chọn	CANopen, DeviceNet, EtherCAT, PROFIBUS DP, PROFINET, Modbus RTU, ASCII/TCP-IP, EtherNet/IP, POWERLINK, FLOW-BUS
Chuẩn bảo vệ	IP65
Vật liệu tiếp xúc	Stainless Steel 316L hoặc tương đương
Kết nối quá trình	Compression hoặc face seal VCR/VCO
Khối lượng	Khoảng 5,0 kg
Thời gian warm-up	30 phút
Tiêu chuẩn an toàn	IEC 61010-1
Chứng nhận tùy chọn	ATEX Zone 2, Class I Div. 2, KCs

Các thông số trên lấy từ datasheet F-203AI chính thức của Bronkhorst, bản được cập nhật 24-03-2026. Dải lưu lượng, loại khí hiệu chuẩn và cấu hình kết nối cần được đối chiếu với mã đầy đủ trên nameplate khi xác định một thiết bị cụ thể.

Datasheet F-203AI – Bronkhorst

Model / phiên bản

F-203AI – IN-FLOW Industrial Style Thermal Mass Flow Controller.
F-203AI có nhiều cấu hình dải lưu lượng khác nhau, từ khoảng 4…200 ln/min đến 33…1670 ln/min.
Có thể lựa chọn loại khí hiệu chuẩn và lưu tối đa 8 đường cong hiệu chuẩn.
Có các tùy chọn tín hiệu analog và giao tiếp RS232/RS485.
Giao tiếp số có thể gồm Modbus RTU, PROFIBUS DP, PROFINET, EtherCAT, EtherNet/IP, CANopen, DeviceNet, POWERLINK và FLOW-BUS tùy cấu hình.
Kết nối quá trình có thể sử dụng kiểu compression hoặc face seal VCR/VCO.
Có các lựa chọn vật liệu gioăng và cấu hình phù hợp cho từng môi trường sử dụng.

Ứng dụng F-203AI

Điều khiển lưu lượng khí trong dây chuyền sản xuất công nghiệp.
Hệ thống trộn khí và phân phối khí.
Cấp khí cho thiết bị phản ứng và hệ thống process.
Điều khiển khí cho burner và furnace.
Hệ thống khí trong ngành hóa chất.
Ứng dụng hydrogen và năng lượng tái tạo.
Hệ thống xử lý và phân tích khí.
Thiết bị phòng thí nghiệm và pilot plant.
Hệ thống cần điều khiển lưu lượng khí bằng PLC/DCS thông qua tín hiệu analog hoặc fieldbus.
Các ứng dụng công nghiệp yêu cầu thiết bị IP65 và khả năng làm việc ở áp suất cao.

Lợi ích khi sử dụng

Bronkhorst F-203AI kết hợp cảm biến thermal mass flow, van điều khiển và bộ xử lý tín hiệu trong một thiết bị MFC công nghiệp, cho phép đo và điều khiển lưu lượng khí trong cùng một hệ thống. Độ chính xác ±0,5% Rd + ±0,1% FS cùng khả năng turndown cao giúp thiết bị đáp ứng nhiều mức lưu lượng khác nhau. Thiết kế IP65 và áp suất định mức đến 64 bar(g) phù hợp cho môi trường công nghiệp, trong khi các tùy chọn Modbus RTU, PROFIBUS DP, PROFINET, EtherCAT và EtherNet/IP giúp tích hợp vào hệ thống tự động hóa. Khả năng lưu nhiều đường cong hiệu chuẩn cũng hỗ trợ sử dụng thiết bị với nhiều loại khí theo cấu hình phù hợp.
