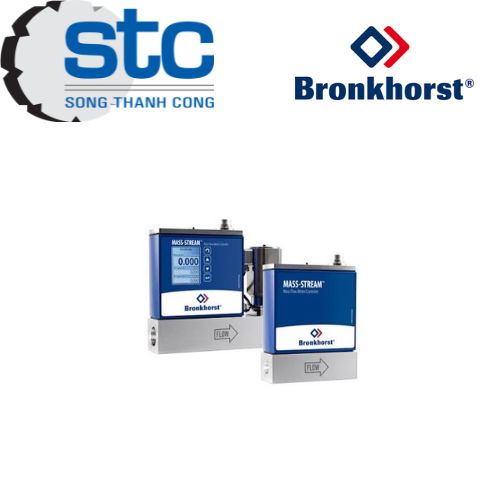

BRONKHORST D6360A Máy đo lưu lượng khối lượng khí MASS-STREAM Việt Nam

Mô tả sản phẩm D6360A

Bronkhorst D6360A là máy đo lưu lượng khối lượng khí (Mass Flow Meter – MFM) thuộc dòng MASS-STREAM, sử dụng nguyên lý đo nhiệt trực tiếp trên đường ống (direct inline thermal mass flow measurement). D6360A được thiết kế để đo lưu lượng khí trong các ứng dụng công nghiệp, máy móc, phòng thí nghiệm và hệ thống xử lý khí. Theo tài liệu Bronkhorst, phiên bản D-6360A có các dải lưu lượng tiêu chuẩn từ 1…50 ln/min đến 5…500 ln/min, trong đó ln/min là lưu lượng quy đổi về điều kiện chuẩn. Thiết bị có kết cấu chắc chắn, chuẩn bảo vệ IP65, thân đo có thể sử dụng nhôm hoặc thép không gỉ SS316 tùy cấu hình. Dòng MASS-STREAM sử dụng cảm biến nhiệt đặt trực tiếp trong dòng khí, không sử dụng đường bypass, giúp thiết bị có độ sụt áp thấp và phù hợp cho nhiều loại khí hoặc hỗn hợp khí. D6360A có thể được cấu hình với tín hiệu analog, RS232 và các giao tiếp fieldbus tùy phiên bản.

Tài liệu kỹ thuật MASS-STREAM D-6300 Series

Ưu điểm nổi bật D6360A

Máy đo lưu lượng khối lượng MFM, không phải bộ điều khiển lưu lượng MFC.
Nguyên lý thermal mass flow measurement – direct inline.
Dải lưu lượng của D-6360A: 1…50 ln/min đến 5…500 ln/min, tùy cấu hình.
Đo trực tiếp trên đường ống, không sử dụng bypass.
Độ sụt áp thấp do đường đo có cấu trúc gần giống một đoạn ống thẳng.
Có thể sử dụng cho nhiều loại khí và hỗn hợp khí tương thích với vật liệu tiếp xúc.
Chuẩn bảo vệ IP65.
Thân thiết bị có tùy chọn Aluminium AL 50ST/51ST hoặc Stainless Steel SS316.
Cảm biến sử dụng vật liệu stainless steel AISI 316L.
Có thể lưu nhiều đường cong hiệu chuẩn cho các loại khí và điều kiện vận hành khác nhau tùy cấu hình.
Có tùy chọn màn hình TFT màu tích hợp.
Hỗ trợ RS232 và các giao tiếp fieldbus như Modbus-RTU, PROFIBUS-DP, PROFINET, CANopen, DeviceNet và FLOW-BUS tùy cấu hình.

Trang sản phẩm Bronkhorst MASS-STREAM D-6360A

Thông số kỹ thuật D6360A

Thông số	Giá trị
Thương hiệu	Bronkhorst
Model	D-6360A / D6360A
Dòng sản phẩm	MASS-STREAM
Loại thiết bị	Mass Flow Meter (MFM)
Môi chất	Khí và hỗn hợp khí phù hợp
Nguyên lý đo	Thermal Mass Flow – Direct Inline
Dải lưu lượng	1…50 ln/min đến 5…500 ln/min
Điều kiện quy đổi	ln/min, điều kiện chuẩn theo cấu hình hiệu chuẩn
Độ chính xác	±1,0% giá trị đo + ±0,5% toàn thang tại điều kiện hiệu chuẩn
Độ lặp lại	< ±0,2% F.S.
Độ nhạy áp suất	±0,3% giá trị đo/bar, điển hình với không khí
Độ nhạy nhiệt độ	±0,2% giá trị đo/°C, điển hình với không khí
Thời gian đáp ứng cảm biến	Khoảng 0,9 s đối với các kích thước ngoài D-631x/D-632x
Nhiệt độ môi trường/khí	0…50°C
Áp suất làm việc	0…10 bar(g) với thân nhôm; 0…20 bar(g) với thân SS316
Áp suất cao hơn	Đến 30 bar(g) theo yêu cầu
Thời gian khởi động	30 phút để đạt độ chính xác tối ưu
Nguồn cấp	+15…24 VDC ±10%
Tín hiệu analog	0…5 VDC, 0…10 VDC, 0…20 mA hoặc 4…20 mA tùy cấu hình
Giao tiếp cơ bản	RS232
Fieldbus tùy chọn	Modbus-RTU, PROFIBUS-DP, PROFINET, CANopen, DeviceNet, FLOW-BUS
Chuẩn bảo vệ	IP65
Vật liệu cảm biến	Stainless Steel AISI 316L
Vật liệu thân	Aluminium AL 50ST/51ST hoặc Stainless Steel SS316
Kết nối dòng	G1/2" đối với D-6360A
Màn hình	TFT màu, tùy chọn
Kiểu thiết bị	Máy đo lưu lượng khối lượng khí

Dải đo và các thông số kỹ thuật có thể thay đổi theo khí được hiệu chuẩn, vật liệu thân, tín hiệu đầu ra và cấu hình đặt hàng. Bronkhorst cũng lưu ý rằng hệ số chuyển đổi khí phụ thuộc vào loại khí, nhiệt độ và áp suất vận hành; để đạt độ chính xác tốt nhất, thiết bị nên được hiệu chuẩn theo điều kiện sử dụng thực tế.

Datasheet D-6360A / D-6460A – Bronkhorst

Model / phiên bản

D-6360A – Mass Flow Meter, dải lưu lượng cao hơn D-6360.
D-6360 – Mass Flow Meter, dải tiêu chuẩn đến 200 ln/min.
D-6460A – phiên bản liên quan trong dòng MASS-STREAM.
D-6360A có thể được cấu hình theo loại khí, dải đo, vật liệu thân, kết nối, tín hiệu analog, màn hình và giao tiếp truyền thông.

Trong mã đặt hàng đầy đủ của Bronkhorst, các ký tự phía sau model xác định chức năng, tín hiệu, nguồn cấp, kết nối, vật liệu, gioăng, loại lưu lượng/khí, màn hình, cảm biến và giao tiếp. Vì vậy khi thay thế D6360A cần đối chiếu toàn bộ mã trên nameplate, không chỉ phần D6360A.

Ứng dụng D6360A

Đo lưu lượng khí trong hệ thống công nghiệp và tự động hóa.
Giám sát mức tiêu thụ khí trong dây chuyền sản xuất.
Hệ thống cấp và phân phối khí.
Đo khí trong máy móc và thiết bị công nghiệp.
Hệ thống N₂/O₂ generator.
Ứng dụng purge và ventilation.
Thiết bị phân tích và hệ thống phân tích khí.
Ứng dụng biogas.
Hệ thống burner và furnace.
Giám sát khí và đo lưu lượng khí phục vụ quản lý tiêu thụ.
Công nghệ môi trường, hóa chất và process technology.
Các hệ thống cần tích hợp dữ liệu lưu lượng vào PLC/DCS thông qua RS232 hoặc fieldbus tùy cấu hình.

Lợi ích khi sử dụng

Bronkhorst D6360A cung cấp giải pháp đo lưu lượng khối lượng khí trực tiếp với thiết kế inline, giúp giảm độ sụt áp và hạn chế ảnh hưởng của các bộ phận bypass. Công nghệ thermal mass flow cho phép đo nhiều loại khí và hỗn hợp khí khi thiết bị được hiệu chuẩn phù hợp. Vỏ IP65, tùy chọn thân nhôm hoặc SS316 cùng nhiều lựa chọn tín hiệu và giao tiếp giúp D6360A có thể tích hợp vào nhiều hệ thống đo lường và tự động hóa. Việc hỗ trợ Modbus-RTU, PROFIBUS-DP, PROFINET và các giao thức khác tùy cấu hình cũng thuận tiện cho việc đưa dữ liệu lưu lượng vào hệ thống điều khiển và giám sát.
