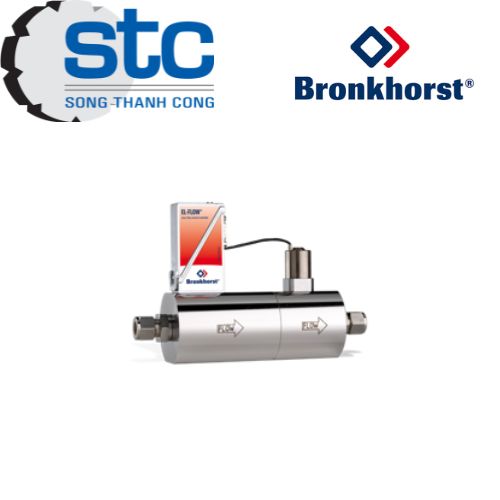

BRONKHORST F-203AV Bộ điều khiển lưu lượng khối lượng khí EL-FLOW Select Việt Nam

Mô tả sản phẩm F-203AV

Bronkhorst F-203AV thuộc dòng EL-FLOW Select, là bộ điều khiển lưu lượng khối lượng khí (Mass Flow Controller – MFC) sử dụng nguyên lý đo nhiệt, được thiết kế để đo và điều khiển chính xác lưu lượng các loại khí. Model này phù hợp cho các ứng dụng yêu cầu kiểm soát lưu lượng ổn định trong dải từ 4…200 ln/min đến 33…1670 ln/min, tùy cấu hình và dải đo được lựa chọn. F-203AV tích hợp cảm biến lưu lượng khối lượng nhiệt, van điều khiển chính xác và bo mạch vi xử lý để thực hiện đo lường, điều khiển và giao tiếp số. Thiết bị hỗ trợ tín hiệu analog, RS232 và có thể lựa chọn nhiều giao thức fieldbus như PROFIBUS DP, PROFINET, EtherCAT, Modbus RTU, EtherNet/IP và FLOW-BUS. Áp suất định mức lên đến 64 barg, vật liệu phần tiếp xúc môi chất là thép không gỉ 316L hoặc tương đương.

Tài liệu kỹ thuật F-203AV – Bronkhorst

Ưu điểm nổi bật F-203AV

Bộ điều khiển lưu lượng khối lượng cho khí: tích hợp cảm biến nhiệt, van điều khiển và bộ xử lý tín hiệu trong một thiết bị MFC.
Dải lưu lượng lớn: từ 4…200 ln/min đến 33…1670 ln/min tùy cấu hình.
Độ chính xác cao: ±0,5% Rd + ±0,1% FS theo hiệu chuẩn thực tế.
Độ lặp lại: <±0,2% Rd hoặc <±0,04% FS, tùy giá trị nào lớn hơn.
Thời gian đáp ứng điều khiển: thời gian ổn định điển hình 2–4 giây.
Turndown ratio: lên đến 1:187,5; ở chế độ analog là 1:50.
Khả năng điều khiển nhiều loại khí: có thể lưu tối đa 8 đường cong hiệu chuẩn theo cấu hình Multi Fluid.
Giao tiếp linh hoạt: RS232 tiêu chuẩn, tùy chọn PROFIBUS DP, CANopen, DeviceNet, PROFINET, EtherCAT, Modbus RTU, EtherNet/IP, POWERLINK hoặc FLOW-BUS.
Kết nối analog: hỗ trợ output 0–5/10 VDC hoặc 0/4–20 mA và setpoint tương ứng.
Chịu áp suất cao: pressure rating đến 64 barg.
Kết cấu công nghiệp: phần tiếp xúc môi chất bằng stainless steel 316L hoặc vật liệu tương đương.

Trang sản phẩm EL-FLOW Select – Bronkhorst

Thông số kỹ thuật F-203AV

Thông số	Giá trị
Thương hiệu	Bronkhorst
Model	F-203AV
Dòng sản phẩm	EL-FLOW Select
Loại thiết bị	Digital Thermal Mass Flow Controller
Môi chất	Khí
Dải lưu lượng	Min. 4…200 ln/min; Max. 33…1670 ln/min
Độ chính xác	±0,5% Rd + ±0,1% FS
Độ lặp lại	<±0,2% Rd hoặc <±0,04% FS
Turndown ratio	Lên đến 1:187,5; analog 1:50
Số đường cong hiệu chuẩn	Tối đa 8
Thời gian ổn định	2–4 giây, điển hình
Độ ổn định điều khiển	≤ ±0,1% FS, điển hình
Nhiệt độ vận hành	-10…+70°C
Áp suất định mức	64 barg
Chênh áp tối thiểu	2 bar(d)
Chênh áp tối đa	20 bar(d)
Vật liệu phần tiếp xúc	Stainless steel 316L hoặc tương đương
Vật liệu seal tiêu chuẩn	FKM/Viton
Kết nối quá trình	Compression hoặc face seal VCR/VCO
Nguồn cấp	+15…24 VDC
Công suất	3,5 W điển hình tại 24 V; fieldbus cộng thêm 0,9 W
Analog output	0…5/10 VDC hoặc 0/4…20 mA
Analog setpoint	0…5/10 VDC hoặc 0/4…20 mA
Giao tiếp tiêu chuẩn	RS232
Giao tiếp tùy chọn	PROFIBUS DP, CANopen, DeviceNet, PROFINET, EtherCAT, Modbus RTU, EtherNet/IP, POWERLINK, FLOW-BUS
Cấp bảo vệ	IP40
Độ kín bên ngoài	<2 × 10⁻⁹ mbar·l/s He
Khối lượng	4,9 kg
Thời gian khởi động	30 phút để đạt độ chính xác tối ưu
Đánh dấu/chứng nhận	CE, RoHS, WEEE, REACH

Thông số trên được đối chiếu theo datasheet F-203AV của Bronkhorst, phiên bản cập nhật 01-12-2025.

Datasheet kỹ thuật F-203AV Bronkhorst

Model / phiên bản

F-203AV là model thuộc dòng Bronkhorst EL-FLOW Select, với nhiều cấu hình dải lưu lượng, loại kết nối quá trình, tín hiệu analog và giao tiếp fieldbus. Dải đo cụ thể cần lựa chọn theo loại khí, lưu lượng yêu cầu, áp suất vận hành và cấu hình hiệu chuẩn của thiết bị.

Ứng dụng F-203AV

Điều khiển lưu lượng khí trong hệ thống tự động hóa công nghiệp.
Cấp và điều khiển khí cho thiết bị phân tích.
Hệ thống phối trộn và cấp khí.
Điều khiển khí trong quy trình hóa chất.
Ứng dụng nghiên cứu và phòng thí nghiệm.
Hệ thống kiểm soát khí trong thiết bị xử lý nhiệt.
Cấp khí cho các hệ thống phản ứng và thử nghiệm.
Ứng dụng cần kết nối MFC với PLC/DCS thông qua Modbus, PROFIBUS, PROFINET, EtherCAT hoặc các giao thức fieldbus tương thích.

Lợi ích khi sử dụng

Bronkhorst F-203AV cho phép tích hợp đo và điều khiển lưu lượng khối lượng khí trong cùng một thiết bị, giúp kiểm soát lưu lượng ổn định và giảm nhu cầu sử dụng các thiết bị đo – điều khiển riêng biệt. Khả năng lựa chọn tín hiệu analog và nhiều chuẩn truyền thông số giúp F-203AV dễ tích hợp vào hệ thống PLC, DCS hoặc hệ thống điều khiển tự động. Dải lưu lượng rộng, thời gian ổn định 2–4 giây và độ chính xác ±0,5% Rd + ±0,1% FS phù hợp với các quy trình cần kiểm soát lưu lượng khí chính xác.
