GESSMANN B25 Tay cầm điều khiển công nghiệp Việt Nam

Mô tả sản phẩm B25

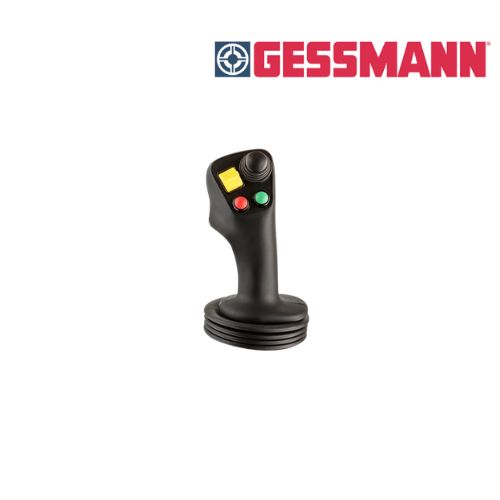

GESSMANN B25 là tay cầm điều khiển công nghiệp dạng Palm Grip (Palm Grip Handle), được thiết kế để kết hợp với các bộ điều khiển đa trục GESSMANN hoặc lắp trực tiếp trên cơ cấu truyền động thủy lực. B25 có thiết kế công thái học, cho phép tích hợp nhiều phần tử điều khiển trên cùng một tay cầm như nút nhấn, công tắc cần, công tắc trượt, nút cảm biến điện dung, thumbwheel, mini-joystick và các phần tử điều khiển Hall. Thiết bị có phiên bản tay trái B25L và tay phải B25R. B25 sử dụng dây đơn mềm, tiết diện 0,1 mm², chiều dài 450 mm, trong khi phần tử lắp vào cần truyền động có thể lựa chọn lỗ ren 12 mm tiêu chuẩn hoặc 10 mm. Bộ phận điều khiển có cấp bảo vệ lên đến IP67, phù hợp cho môi trường công nghiệp và các hệ thống điều khiển máy móc yêu cầu nhiều chức năng tích hợp trên tay cầm. (W. Gessmann GmbH)

Tài liệu kỹ thuật GESSMANN B25

Ưu điểm nổi bật B25

Thiết kế Palm Grip công thái học, thuận tiện cho thao tác bằng lòng bàn tay.
Có phiên bản B25L bên trái và B25R bên phải.
Có thể kết hợp với bộ điều khiển đa trục GESSMANN hoặc lắp trên hydraulic drive.
Hỗ trợ nhiều loại phần tử điều khiển kỹ thuật số và analog.
Có thể tích hợp Push Button, Rocker Switch, Lever Switch và Sliding Switch.
Hỗ trợ Sensor Button điện dung và chức năng rung Vibration.
Có thể tích hợp Thumbwheel, Mini-Joystick, Hall-Cross Switch và Hall-Rotary Grip.
Các phần tử Hall có thể cung cấp tín hiệu 0,5–2,5–4,5 V tùy cấu hình.
Cấp bảo vệ phần tử điều khiển lên đến IP67.
Dải nhiệt độ làm việc -40°C đến +85°C. (W. Gessmann GmbH)

Trang sản phẩm chính thức GESSMANN B25

Thông số kỹ thuật B25

Thông số	GESSMANN B25
Loại thiết bị	Tay cầm điều khiển công nghiệp Palm Grip
Model	B25
Phiên bản cơ bản	B25L / B25R
B25L	Palm Grip bên trái
B25R	Palm Grip bên phải
Ứng dụng	Multi-Axis Controller / Hydraulic Drive
Dây kết nối	Dây đơn mềm, tiết diện 0,1 mm²
Chiều dài dây	450 mm
Lỗ lắp cần truyền động	12 mm tiêu chuẩn / 10 mm
Nhiệt độ làm việc	-40°C đến +85°C
Cấp bảo vệ	Phần tử điều khiển lên đến IP67
Tiếp điểm	1,5A / 24V DC13, tùy cấu hình
Nút nhấn	Push Button KDA21
Công tắc	Rocker Switch, Lever Switch, Sliding Switch
Cảm biến	Sensor Button điện dung
Điều khiển analog	Thumbwheel, Mini-Joystick, Hall-Cross Switch, Hall-Rotary Grip
Tín hiệu Hall	0,5–2,5–4,5 V, tùy cấu hình
CAN	CANopen / SAE J1939 / CANopen Safety, tùy cấu hình
Nguồn CAN	9–32 VDC
Dòng không tải CAN	80 mA tại 24 VDC
Tốc độ CAN	20 kbit/s đến 1 Mbit/s
Phiên bản đặc biệt	X – Special / customer specified

Thông số kỹ thuật có thể thay đổi tùy cấu hình hoặc ứng dụng thực tế. (W. Gessmann GmbH)

Thông số kỹ thuật GESSMANN B25

Model / phiên bản

B25L – Palm Grip bên trái.
B25R – Palm Grip bên phải.
D – Push Button KDA21.
HD – Hall-Push Button.
W – Rocker Switch.
K – Lever Switch.
SR – Sliding Switch R-O-R.
ST – Sliding Switch T-0-T.
SE – Sensor Button điện dung có mạch điều khiển ngoài.
S – Sensor Button điện dung không có mạch điều khiển ngoài.
V – Vibration.
S12 / S16 – Thumbwheel.
V21 – Mini-Joystick Hall.
HK – Hall-Cross Switch.
H13 – Hall-Rotary Grip.
X – Phiên bản đặc biệt hoặc cấu hình theo yêu cầu khách hàng. (W. Gessmann GmbH)

Ứng dụng B25

Tay cầm điều khiển cho joystick đa trục GESSMANN.
Máy móc công nghiệp sử dụng bộ điều khiển điện-thủy lực.
Thiết bị nâng hạ và cầu trục.
Máy móc vận chuyển và xử lý vật liệu.
Hydraulic Drive và các cơ cấu truyền động thủy lực.
Hệ thống điều khiển cần tích hợp nhiều nút nhấn và công tắc trên cùng tay cầm.
Máy móc yêu cầu tín hiệu analog Hall hoặc giao tiếp CAN.
Các ứng dụng cần tay cầm điều khiển có khả năng chống bụi, nước ở mức IP67. (W. Gessmann GmbH)

Lợi ích khi sử dụng

GESSMANN B25 giúp tích hợp nhiều chức năng điều khiển trực tiếp trên một Palm Grip, giúp người vận hành dễ dàng thao tác nhiều lệnh mà không cần rời tay khỏi cần điều khiển. Khả năng lựa chọn giữa nút nhấn, công tắc, cảm biến điện dung, thumbwheel, mini-joystick và các phần tử Hall giúp B25 có thể tùy biến theo từng máy. Phiên bản B25L/B25R cùng khả năng kết nối với bộ điều khiển đa trục hoặc hydraulic drive giúp sản phẩm phù hợp với nhiều cấu hình máy móc công nghiệp khác nhau. (W. Gessmann GmbH)
