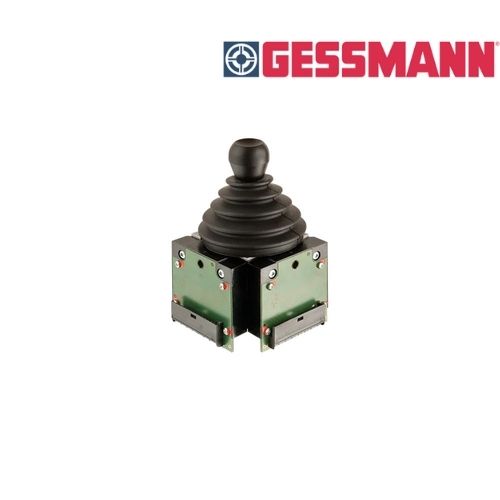

GESSMANN V14 Joystick công nghiệp đa trục Việt Nam

Mô tả sản phẩm V14

GESSMANN V14 là joystick công nghiệp đa trục dạng module, được thiết kế cho các ứng dụng điều khiển từ xa và điều khiển điện-thủy lực. Thiết bị sử dụng hệ thống cảm biến tích hợp với đường tín hiệu và đường potentiometer bằng công nghệ nhựa dẫn điện, đồng thời có thể cấu hình thêm các tiếp điểm chuyển mạch. V14 có độ bền cơ học lên đến 6 triệu chu kỳ, nhiệt độ làm việc từ -40°C đến +85°C và cấp bảo vệ lên đến IP65. Thiết kế module giúp V14 có thể tùy chỉnh theo số trục, tay cầm, gate, spring return, friction brake, encoder và các cấu hình tiếp điểm khác nhau.

Tài liệu kỹ thuật GESSMANN V14

Ưu điểm nổi bật V14

Joystick đa trục cho điều khiển từ xa và ứng dụng điện-thủy lực.
Thiết kế module, linh hoạt trong cấu hình.
Độ bền cơ học lên đến 6 triệu chu kỳ vận hành.
Dải nhiệt độ làm việc -40°C đến +85°C.
Cấp bảo vệ lên đến IP65.
Hệ thống cảm biến sử dụng đường potentiometer bằng nhựa dẫn điện.
Có thể tích hợp mechanical encoder.
Hỗ trợ nhiều loại tay cầm GESSMANN.
Có tùy chọn Spring Return hoặc Friction Brake.
Có thể cấu hình tiếp điểm lên đến 6 tiếp điểm mỗi trục.
Hỗ trợ các điểm nấc và khóa vị trí cuối tùy cấu hình.

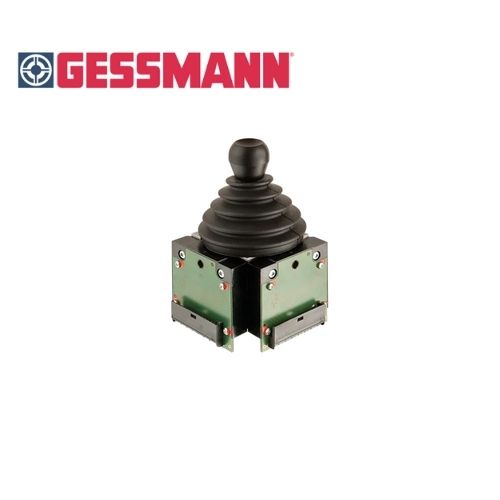

Trang sản phẩm GESSMANN V14

Thông số kỹ thuật V14

Thông số	GESSMANN V14
Loại thiết bị	Joystick công nghiệp / Multi-Axis Controller
Số trục	1 hoặc 2 trục tùy cấu hình
Ứng dụng	Điều khiển từ xa, điện-thủy lực
Công nghệ cảm biến	Potentiometer nhựa dẫn điện
Tuổi thọ cơ học	6 triệu chu kỳ
Nhiệt độ làm việc	-40°C đến +85°C
Cấp bảo vệ	Lên đến IP65
Tiếp điểm	2A, 250V AC15
Số tiếp điểm	Lên đến 6 tiếp điểm mỗi trục
Potentiometer	2 × 1.5 kΩ, 2 × 5 kΩ, 2 × 10 kΩ
Encoder	Mã Gray 6-bit
Ngõ ra dòng	20–0–20 mA, 20–4–20 mA
Nguồn ngõ ra dòng	18–30 V
Ngõ ra điện áp	10–0–10 V
Nguồn ngõ ra điện áp	18–30 V
Hall-Potentiometer	0.5–2.5–4.5 V
Nguồn Hall-Potentiometer	5 VDC
Spring Return	Có
Friction Brake	Có
Khóa vị trí	Tối đa 6 nấc tùy cấu hình
Góc lệch tối đa	±40°
Khóa vị trí cuối	Có

Thông số thực tế của V14 phụ thuộc cấu hình và ứng dụng cụ thể.

Datasheet GESSMANN V14

Model / phiên bản

V14.1L – Multi-Axis Controller 1 trục, hướng trái.
V14.1R – Multi-Axis Controller 1 trục, hướng phải.
V14L – Multi-Axis Controller 2 trục, hướng trái.
V14R – Multi-Axis Controller 2 trục, hướng phải.
S8 – Kéo dài tay điều khiển thêm 20 mm.
P – Cross gate.
M – Mechanical Zero Interlock.
MH – Mechanical Zero Interlock + Signal Contact.
T – Dead Man.
H – Signal Button.
GK1 – Knob 42 mm.
GK1D – Push Button.
GS9 – Hall-Twist Grip với Spring Return.
Z – Spring Return.
R – Friction Brake.
C – Mechanical Encoder.
X – Phiên bản đặc biệt theo yêu cầu khách hàng.

Ứng dụng V14

Điều khiển từ xa máy móc công nghiệp.
Hệ thống điều khiển điện-thủy lực.
Máy móc xây dựng và thiết bị cơ giới.
Cần cẩu và thiết bị nâng hạ.
Máy móc công nghiệp cần điều khiển đa trục.
Hệ thống sử dụng potentiometer hoặc encoder.
Bảng điều khiển và hộp điều khiển máy.
Các ứng dụng yêu cầu joystick có nhiều tiếp điểm và cấu hình cơ khí linh hoạt.

Lợi ích khi sử dụng

GESSMANN V14 mang lại khả năng tùy biến cao cho các hệ thống điều khiển nhờ thiết kế module và nhiều lựa chọn về số trục, tay cầm, tiếp điểm, potentiometer, encoder và cơ cấu hồi. Độ bền cơ học lên đến 6 triệu chu kỳ cùng khả năng hoạt động trong dải nhiệt độ -40°C đến +85°C giúp V14 phù hợp với các thiết bị công nghiệp hoạt động liên tục và yêu cầu độ tin cậy cao.
