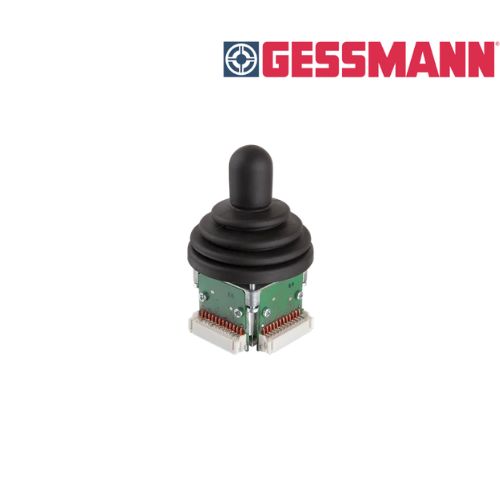

GESSMANN V23 Joystick công nghiệp đa trục Việt Nam

Mô tả sản phẩm V23

GESSMANN V23 là joystick công nghiệp đa trục dạng nhỏ gọn, được thiết kế chuyên dụng cho các ứng dụng điều khiển từ xa. Thiết bị sử dụng hệ thống cảm biến với đường tín hiệu và đường potentiometer bằng công nghệ nhựa dẫn điện, kết hợp các điểm detent tùy chọn và cơ cấu spring return. Với kích thước nhỏ, sản phẩm có thể dễ dàng tích hợp vào các hộp điều khiển từ xa có không gian hạn chế.

V23 có thể được cấu hình dạng 1 trục hoặc 2 trục, lắp đặt từ phía trên hoặc phía dưới. Thiết bị hỗ trợ cross gate hoặc open gate, góc lệch tối đa 25° và potentiometer 2 × 5 kΩ. Thiết kế chắc chắn, khả năng chống dầu, điều kiện hàng hải/offshore và tia UV giúp thiết bị phù hợp với nhiều môi trường công nghiệp. Tuổi thọ cơ khí đạt 3 triệu chu kỳ, nhiệt độ hoạt động -40°C đến +85°C và cấp bảo vệ mặt trước IP67.

Tài liệu kỹ thuật: GESSMANN V23 Datasheet

Ưu điểm nổi bật V23

Joystick đa trục nhỏ gọn: dễ tích hợp vào các hộp điều khiển từ xa.
Potentiometer nhựa dẫn điện: hỗ trợ đo vị trí cần điều khiển ổn định.
Tuổi thọ cơ khí lên đến 3 triệu chu kỳ, phù hợp với các ứng dụng điều khiển thường xuyên.
Spring return: cần điều khiển tự trở về vị trí ban đầu.
Detent tùy chọn: hỗ trợ tối đa cấu hình 4-0-4.
Cross gate hoặc open gate: linh hoạt theo yêu cầu điều khiển.
Góc lệch tối đa 25°, phù hợp nhiều phương án bố trí chuyển động.
Thiết kế chắc chắn: có khả năng chống dầu, điều kiện hàng hải/offshore và tia UV.
Cấp bảo vệ mặt trước IP67, nhiệt độ hoạt động từ -40°C đến +85°C.

Thông tin sản phẩm: GESSMANN V23 Industrial Joystick

Thông số kỹ thuật V23

Thông số	GESSMANN V23
Loại thiết bị	Multi-Axis Controller / Industrial Joystick
Ứng dụng chính	Điều khiển từ xa
Công nghệ cảm biến	Signal & potentiometer tracks bằng conductive-plastic technology
Số trục	1 trục hoặc 2 trục
Tuổi thọ cơ khí	3 triệu chu kỳ
Nhiệt độ hoạt động	-40°C đến +85°C
Cấp bảo vệ mặt trước	IP67
Potentiometer	2 × 5 kΩ
Dòng tối đa	1 mA
Contact arrangement	MS24
Spring Return	Có
Detent	Tối đa 4-0-4
Gate	Cross gate hoặc Open gate
Góc lệch	Tối đa 25°
V23.1A	1 trục, spring return, lắp từ phía dưới
V23A	2 trục, spring return, lắp từ phía dưới
V23.1B	1 trục, spring return, lắp từ phía trên
V23B	2 trục, spring return, lắp từ phía trên
Encoder	Mechanical encoder C80
Connector	JST 12-pin
Phiên bản đặc biệt	X – Special / Customer specified

Theo tài liệu GESSMANN, V23 là thiết bị switching cho điều khiển từ xa; các thông số chi tiết có thể thay đổi theo cấu hình hoặc ứng dụng.

Datasheet kỹ thuật: GESSMANN V23 Technical Data

Model / phiên bản

Các cấu hình tiêu biểu của dòng này gồm:

V23.1A: Multi-Axis Controller 1 trục, spring return, lắp đặt từ phía dưới.
V23A: Multi-Axis Controller 2 trục, spring return, lắp đặt từ phía dưới.
V23.1B: Multi-Axis Controller 1 trục, spring return, lắp đặt từ phía trên.
V23B: Multi-Axis Controller 2 trục, spring return, lắp đặt từ phía trên.
P: Cross gate.
PX: Special gate.
C80: Mechanical encoder.
MEC 3-1: cấu hình mechanical encoder.
EA/26-10: cấu hình encoder với dòng tối đa 1 mA.
+C80: cấu hình theo encoder C80.
X: Phiên bản đặc biệt hoặc cấu hình theo yêu cầu khách hàng.
JST 12-pin: đầu nối tiêu chuẩn; mating connector được cung cấp theo cấu hình sản phẩm.

Ứng dụng V23

GESSMANN V23 phù hợp với các hệ thống cần joystick nhỏ gọn để điều khiển từ xa:

Bộ điều khiển từ xa cho máy móc.
Máy công nghiệp và máy chuyên dụng.
Hệ thống điều khiển cần joystick 1 hoặc 2 trục.
Thiết bị điều khiển trong ngành cẩu và nâng hạ.
Hộp điều khiển từ xa có không gian lắp đặt hạn chế.
Máy hoạt động trong môi trường có dầu.
Thiết bị sử dụng ngoài trời, môi trường hàng hải hoặc offshore.
Hệ thống yêu cầu tín hiệu potentiometer và tiếp điểm điều khiển.

Lợi ích khi sử dụng

Thiết kế nhỏ gọn, dễ tích hợp vào hộp điều khiển.
Tuổi thọ cơ khí lên đến 3 triệu chu kỳ.
Spring return giúp cần điều khiển trở về vị trí ban đầu.
Có thể lựa chọn cấu hình 1 hoặc 2 trục.
Hỗ trợ nhiều dạng gate và detent.
Potentiometer 2 × 5 kΩ phù hợp cho các hệ thống điều khiển vị trí.
Cấp bảo vệ mặt trước IP67 giúp tăng khả năng bảo vệ trong môi trường công nghiệp.
Hoạt động ổn định trong dải nhiệt độ rộng từ -40°C đến +85°C.
Khả năng chống dầu, điều kiện hàng hải/offshore và tia UV giúp tăng độ bền khi sử dụng ngoài trời.
