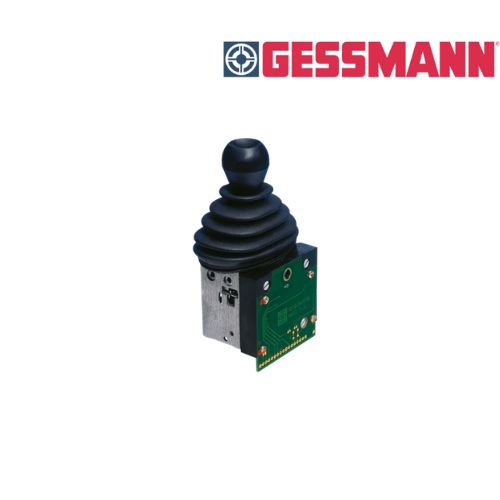

GESSMANN S14 Joystick công nghiệp 1 trục Việt Nam

Mô tả sản phẩm S14

GESSMANN S14 là joystick công nghiệp 1 trục nhỏ gọn, được thiết kế cho các ứng dụng điều khiển từ xa và điều khiển điện-thủy lực. Thiết bị có thiết kế module, cho phép sử dụng linh hoạt trong nhiều hệ thống điều khiển khác nhau. Cảm biến tích hợp sử dụng công nghệ nhựa dẫn điện (conductive plastic) với các đường tín hiệu và đường potentiometer, đồng thời có thể bổ sung các tiếp điểm chuyển mạch theo yêu cầu.

S14 hỗ trợ nhiều cấu hình tay cầm, spring return, friction brake, detent và khóa vị trí cuối hành trình. Thiết bị có thể sử dụng potentiometer 2 × 1,5 kΩ, 2 × 5 kΩ hoặc 2 × 10 kΩ, cùng các tùy chọn ngõ ra dòng điện, điện áp và Hall-potentiometer. Với tuổi thọ cơ khí lên đến 6 triệu chu kỳ, nhiệt độ hoạt động -40°C đến +85°C và cấp bảo vệ lên đến IP65, sản phẩm phù hợp với các hệ thống điều khiển công nghiệp, máy móc và thiết bị nâng hạ. (W. Gessmann GmbH)

Tài liệu kỹ thuật: GESSMANN S14 Datasheet

Ưu điểm nổi bật S14

Joystick 1 trục nhỏ gọn: phù hợp với hệ thống điều khiển từ xa và các thiết bị cần tiết kiệm không gian.
Thiết kế module: dễ dàng cấu hình theo yêu cầu của từng ứng dụng.
Công nghệ potentiometer nhựa dẫn điện: tích hợp đường tín hiệu và đường đo vị trí.
Tuổi thọ cơ khí lên đến 6 triệu chu kỳ, phù hợp cho các ứng dụng vận hành thường xuyên.
Nhiều lựa chọn tín hiệu: potentiometer, current output, voltage output và Hall-potentiometer.
Spring return: giúp cần điều khiển trở về vị trí ban đầu.
Friction brake: có thể lựa chọn để tạo lực giữ cần điều khiển.
Detent: hỗ trợ tối đa 6 bước tùy cấu hình.
End-position latching: hỗ trợ khóa vị trí cuối hành trình.
Khả năng bảo vệ lên đến IP65, nhiệt độ hoạt động từ -40°C đến +85°C. (W. Gessmann GmbH)

Thông tin sản phẩm: GESSMANN S14 Industrial Joystick

Thông số kỹ thuật S14

Thông số	GESSMANN S14
Loại thiết bị	Single-Axis Controller / Industrial Joystick
Số trục	1 trục
Ứng dụng	Điều khiển từ xa, điện-thủy lực
Công nghệ cảm biến	Conductive-plastic potentiometer / signal tracks
Tuổi thọ cơ khí	6 triệu chu kỳ
Nhiệt độ hoạt động	-40°C đến +85°C
Cấp bảo vệ	Lên đến IP65
Tiếp điểm	2A, 250V AC15
Số tiếp điểm	Tối đa 6 tiếp điểm mỗi trục
Potentiometer	2 × 1,5 kΩ; 2 × 5 kΩ; 2 × 10 kΩ
Encoder	6-bit Gray Code
Current Output	20–0–20 mA; 20–4–20 mA
Nguồn Current Output	18–30 V
Voltage Output	10–0–10 V
Nguồn Voltage Output	18–30 V
Hall-Potentiometer	0,5–2,5–4,5 V
Nguồn Hall-Potentiometer	5 VDC
Góc lệch	Tối đa ±40°
Spring Return	Có
Friction Brake	Có
Detent	Tối đa 6 bước
End-position Latching	Có
Basic Unit	S14L / S14R
Grip	Knob, Mechanical Zero Interlock, Dead Man, Signal Button, GK1
Grip mở rộng	GS9, GS9-D, Palm Grip tùy cấu hình
Phiên bản đặc biệt	X – Special / Customer specified

Các thông số về tiếp điểm, potentiometer, encoder và ngõ ra phụ thuộc vào cấu hình S14 cụ thể. (W. Gessmann GmbH)

Datasheet kỹ thuật: GESSMANN S14 Technical Data

Model / phiên bản

Các cấu hình tiêu biểu của dòng này gồm:

S14L: Single-Axis Controller, hướng trục bên trái.
S14R: Single-Axis Controller, hướng trục bên phải.
S8: Tay cần tiêu chuẩn 60 mm, có thể mở rộng thêm 20 mm khi kết hợp với grip.
Knob: Tay nắm tiêu chuẩn.
M: Mechanical Zero Interlock.
MH: Mechanical Zero Interlock + Signal Contact.
T: Dead Man.
H: Signal Button.
GK1: Knob đường kính 42 mm.
GK1M: Knob với Mechanical Zero Interlock.
GS9: Hall-twist grip với spring return.
GS9-D: Hall-twist grip với spring return và push button.
Z: Spring Return.
R: Friction Brake.
C63: Mechanical Encoder / 6-bit Gray Code.
C64: Current Output 20–4–20 mA.
C65: Current Output 20–0–20 mA.
C67: Voltage Output 10–0–10 V.
H: Hall-Potentiometer.
X: Phiên bản đặc biệt hoặc cấu hình theo yêu cầu khách hàng. (W. Gessmann GmbH)

Ứng dụng S14

GESSMANN S14 phù hợp với các hệ thống cần joystick 1 trục có thiết kế nhỏ gọn và khả năng cấu hình linh hoạt:

Điều khiển từ xa cho máy móc.
Hệ thống điều khiển điện-thủy lực.
Máy công nghiệp và máy chuyên dụng.
Thiết bị điều khiển van và cơ cấu chấp hành.
Hệ thống điều khiển máy nâng hạ và cẩu.
Thiết bị sử dụng tín hiệu potentiometer.
Hệ thống cần ngõ ra 0–10 V hoặc 4–20 mA.
Thiết bị yêu cầu Hall-potentiometer.
Máy hoạt động trong môi trường công nghiệp có rung động và nhiệt độ thay đổi. (W. Gessmann GmbH)
