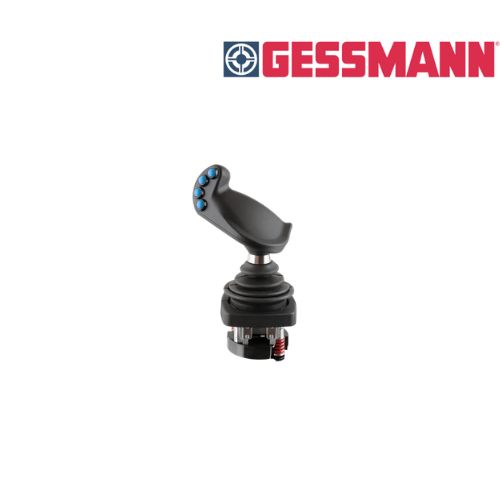

GESSMANN V24 Joystick công nghiệp đa trục Việt Nam

Mô tả sản phẩm V24

GESSMANN V24 là joystick công nghiệp đa trục được thiết kế chuyên dụng cho vai trò điều khiển di chuyển trên máy xây dựng và máy nông nghiệp. Thiết bị thuộc dòng Industrial Joysticks của GESSMANN, có kết cấu cực kỳ chắc chắn để đáp ứng điều kiện làm việc khắc nghiệt.

V24 sử dụng công nghệ Hall không tiếp xúc, giúp hạn chế hao mòn cảm biến và duy trì độ tin cậy trong quá trình vận hành lâu dài. Thiết bị tích hợp vị trí Park, có thể khóa tại vị trí Zero, phù hợp với các hệ thống điều khiển chuyển động của máy.

Thiết kế dạng module cho phép lựa chọn nhiều loại gate, tay cầm, phanh ma sát và giao diện điện tử. V24 hỗ trợ các phiên bản giao tiếp Voltage Output, Current Output, CAN và CANopen Safety, giúp kết nối linh hoạt với ECU, bộ điều khiển điện-thủy lực và các hệ thống máy sử dụng CAN/J1939. Thiết bị có tuổi thọ cơ khí lên đến 20 triệu chu kỳ, nhiệt độ hoạt động -40°C đến +85°C và cấp bảo vệ lên đến IP67. (W. Gessmann GmbH)

Tài liệu kỹ thuật: GESSMANN V24 Datasheet

Ưu điểm nổi bật V24

Joystick Heavy Duty: kết cấu chắc chắn, phù hợp cho máy xây dựng và máy nông nghiệp.
Hall-effect không tiếp xúc: tăng độ bền và độ tin cậy trong quá trình sử dụng.
Tuổi thọ cơ khí lên đến 20 triệu chu kỳ, đáp ứng yêu cầu vận hành liên tục.
Tích hợp Park Position: vị trí Park có thể được khóa tại vị trí Zero.
Phanh ma sát mạnh: hỗ trợ duy trì cảm giác điều khiển và vị trí cần điều khiển.
Nhiều lựa chọn giao diện: Voltage Output, Current Output, CAN Interface và CANopen Safety.
Hỗ trợ Functional Safety: PLd theo EN ISO 13849, tương đương SIL 2 theo DIN EN IEC 61508.
Khả năng bảo vệ cao: cấp bảo vệ lên đến IP67, nhiệt độ hoạt động từ -40°C đến +85°C.
Thiết kế module: có thể kết hợp với nhiều loại grip của GESSMANN để phù hợp từng ứng dụng. (W. Gessmann GmbH)

Thông tin sản phẩm: GESSMANN V24 Industrial Joystick

Thông số kỹ thuật V24

Thông số	GESSMANN V24
Loại thiết bị	Multi-Axis Controller / Industrial Joystick
Ứng dụng chính	Máy xây dựng, máy nông nghiệp
Công nghệ cảm biến	Hall-effect không tiếp xúc
Tuổi thọ cơ khí	20 triệu chu kỳ
Nguồn cấp	Tùy theo giao diện
Nhiệt độ hoạt động	-40°C đến +85°C
Cấp bảo vệ	Lên đến IP67
Functional Safety	PLd / SIL 2
Phiên bản cơ bản	V24.1, V24L, V24R
Góc lệch	±10°, ±15°, ±20°, ±25°
Voltage Output	0.5–2.5–4.5 V; 0–5–10 V; 10–0–10 V
Current Output	0–10–20 mA; 4–12–20 mA; 20–0–20 mA; 20–4–20 mA
CAN	CAN SAE J1939, CAN Safety J1939-76, CAN CiA DS301
CANopen Safety	CANopen Safety CiA304
Digital Input	Tối đa 8 ngõ vào số qua giao diện CAN
LED Output	Tối đa 16 ngõ ra LED qua giao diện CAN
Gate	P1, P2, P3, PX
Grip	Knob, Dead Man, Signal Button, Push Button, Palm Grip
Phanh	Adjustable Friction Brake
Interface	E1xx, E2xx, E3xx, E4xx, E9xx

Các thông số giao diện và chức năng phụ thuộc vào cấu hình đặt hàng cụ thể. GESSMANN cũng lưu ý rằng thông số kỹ thuật có thể thay đổi theo cấu hình hoặc ứng dụng. (W. Gessmann GmbH)

Datasheet kỹ thuật: GESSMANN V24 Technical Data

Model / phiên bản

Một số cấu hình tiêu biểu của dòng V24 gồm:

V24.1: Multi-Axis Controller, 1 trục.
V24L: phiên bản 1 trục với vị trí Park bên trái.
V24R: phiên bản 1 trục với vị trí Park bên phải.
P1: T-gate, trục chính theo phương dọc và được tích hợp trong cấu hình cơ bản.
P2: T-gate, trục chính lệch bên phải.
P3: T-gate, trục chính lệch bên trái.
PX: Gate đặc biệt theo yêu cầu.
T: Tay cầm Dead Man.
H: Signal Button.
D: Push Button.
B...: Palm Grip theo cấu hình.
R: Phanh ma sát có thể điều chỉnh.
B10: Bo mạch joystick được làm kín, IP67.
B11: Bo mạch và chức năng tay cầm được làm kín, tay cầm có lỗ thoát nước.
E1xx: Voltage Output.
E2xx: Current Output.
E3xx: CAN Interface.
E4xx: CANopen Safety Interface.
E9xx: Các ngõ ra khác.
S...: Đầu nối tiêu chuẩn.
X: Cấu hình đặc biệt theo yêu cầu khách hàng. (W. Gessmann GmbH)

Ứng dụng V24

GESSMANN V24 được thiết kế chủ yếu cho các hệ thống điều khiển máy di động và máy công trình, đặc biệt:

Máy xúc, máy đào và máy công trình.
Wheel loader và thiết bị xây dựng.
Máy nông nghiệp.
Hệ thống điều khiển lái và di chuyển máy.
Máy sử dụng hệ thống điều khiển điện-thủy lực.
Điều khiển các cơ cấu chấp hành và van proportional.
Thiết bị sử dụng giao tiếp CAN/J1939.
Hệ thống yêu cầu CANopen Safety.
Máy hoạt động trong môi trường có rung động, bụi và nhiệt độ thay đổi lớn. (W. Gessmann GmbH)

Lợi ích khi sử dụng

Tăng độ tin cậy của hệ thống điều khiển nhờ công nghệ Hall không tiếp xúc.
Giảm hao mòn và tăng tuổi thọ khi vận hành với tần suất cao.
Tuổi thọ cơ khí lên đến 20 triệu chu kỳ.
Dễ tích hợp với ECU và hệ thống điều khiển sử dụng CAN/J1939.
Hỗ trợ nhiều dạng tín hiệu Voltage, Current và CAN.
Có thể lựa chọn tay cầm, gate, phanh và giao diện theo yêu cầu.
Hỗ trợ các yêu cầu Functional Safety ở mức PLd/SIL 2 tùy cấu hình.
Hoạt động ổn định trong môi trường khắc nghiệt với nhiệt độ từ -40°C đến +85°C và cấp bảo vệ lên đến IP67.
