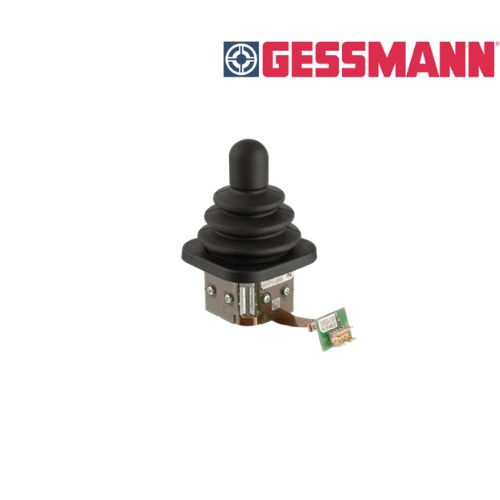

GESSMANN V22 Joystick công nghiệp đa trục Việt Nam

Mô tả sản phẩm V22

GESSMANN V22 là joystick công nghiệp đa trục được thiết kế cho các ứng dụng điều khiển từ xa và điều khiển điện-thủy lực. Thiết bị sử dụng công nghệ Hall không tiếp xúc, giúp tăng độ tin cậy và giảm hao mòn trong quá trình vận hành. Thiết kế nhỏ gọn, dạng module cho phép V22 được cấu hình theo yêu cầu của từng hệ thống máy.

Joystick hỗ trợ cấu hình 1 trục hoặc 2 trục, đồng thời có tùy chọn trục thứ ba. Thiết bị sử dụng spring return và có thể lựa chọn nhiều góc lệch, gate và kiểu tay cầm khác nhau. Phiên bản tiêu chuẩn sử dụng ngõ ra điện áp 0,5–2,5–4,5 V với nguồn 5 V, phù hợp kết nối với bộ điều khiển điện-thủy lực hoặc hệ thống điều khiển máy. V22 có tuổi thọ cơ khí lên đến 3 triệu chu kỳ, nhiệt độ hoạt động -40°C đến +85°C và cấp bảo vệ mặt trước IP67. Thiết bị cũng hỗ trợ yêu cầu Functional Safety PLd / SIL 2 tùy cấu hình.

Tài liệu kỹ thuật: GESSMANN V22 Datasheet

Ưu điểm nổi bật V22

Joystick công nghiệp nhỏ gọn: phù hợp cho các hệ thống điều khiển từ xa.
Công nghệ Hall không tiếp xúc: giảm hao mòn và nâng cao độ tin cậy.
Tuổi thọ cơ khí lên đến 3 triệu chu kỳ, phù hợp với các ứng dụng vận hành thường xuyên.
Hỗ trợ 1 hoặc 2 trục, tùy chọn trục thứ ba theo cấu hình.
Spring return: giúp cần điều khiển trở về vị trí ban đầu sau khi tác động.
Nhiều góc lệch: có thể lựa chọn ±10°, ±15°, ±20° hoặc ±25°.
Cross gate hoặc gate đặc biệt: đáp ứng yêu cầu điều khiển khác nhau.
Ngõ ra điện áp: cấu hình tiêu chuẩn 0,5–2,5–4,5 V với nguồn 5 V.
Functional Safety: PLd compatible và SIL 2 theo cấu hình phù hợp.
Khả năng bảo vệ cao: mặt trước đạt IP67, nhiệt độ hoạt động từ -40°C đến +85°C.

Thông tin sản phẩm: GESSMANN V22 Industrial Joystick

Thông số kỹ thuật V22

Thông số	GESSMANN V22
Loại thiết bị	Multi-Axis Controller / Industrial Joystick
Ứng dụng	Điều khiển từ xa, điện-thủy lực
Công nghệ cảm biến	Hall không tiếp xúc
Số trục	1 trục, 2 trục; tùy chọn trục thứ 3
Tuổi thọ cơ khí	3 triệu chu kỳ
Nhiệt độ hoạt động	-40°C đến +85°C
Cấp bảo vệ mặt trước	IP67
Functional Safety	PLd / SIL 2
Spring Return	Có
Góc lệch	±10°, ±15°, ±20°, ±25°
Gate	Cross gate P hoặc Special gate PX
Voltage Output	0,5–2,5–4,5 V
Nguồn cho Voltage Output	Ub = 5 V
Đặc tính tín hiệu	Parallel hoặc Inverse
Phiên bản 1 trục	V22.1A / V22.1B
Phiên bản 2 trục	V22A / V22B
Lắp đặt	Từ dưới hoặc từ trên
Grip tiêu chuẩn	Knob
Grip tùy chọn	Push Button, GS9, GS9-D
GS9	Hall-twist grip với spring return
GS9-D	Hall-twist grip với spring return và push button
Special Version	X – Special / Customer specified
Connector	JST 8-pin

Theo tài liệu kỹ thuật GESSMANN, V22 tiêu chuẩn tập trung vào Voltage Output 0,5–2,5–4,5 V, với lựa chọn đặc tính song song hoặc ngược chiều. Các thông số có thể thay đổi theo cấu hình hoặc ứng dụng cụ thể.

Datasheet kỹ thuật: GESSMANN V22 Technical Data

Model / phiên bản

Các cấu hình tiêu biểu của dòng này gồm:

V22.1A: joystick 1 trục, spring return, lắp đặt từ phía dưới.
V22A: joystick 2 trục, spring return, lắp đặt từ phía dưới.
V22.1B: joystick 1 trục, spring return, lắp đặt từ phía trên.
V22B: joystick 2 trục, spring return, lắp đặt từ phía trên.
P: Cross gate.
PX: Special gate.
D: Tay cầm tích hợp Push Button.
GS9: Hall-twist grip với spring return.
GS9-D: Hall-twist grip với spring return và Push Button phía trên.
E103: Voltage Output 0,5–2,5–4,5 V.
1: Đặc tính tín hiệu Inverse.
2: Đặc tính tín hiệu Parallel.
X: Phiên bản đặc biệt hoặc cấu hình theo yêu cầu khách hàng.
JST 8-pin: đầu nối tương thích cho kết nối thiết bị.

Ứng dụng V22

GESSMANN V22 phù hợp với các hệ thống cần joystick nhỏ gọn, độ bền cao và tín hiệu điều khiển analog:

Hệ thống điều khiển từ xa.
Máy sử dụng điều khiển điện-thủy lực.
Máy công nghiệp và máy chuyên dụng.
Thiết bị điều khiển cơ cấu chấp hành.
Điều khiển van proportional.
Máy xây dựng và thiết bị cơ giới.
Hệ thống sử dụng bộ điều khiển điện tử hoặc ECU.
Các ứng dụng cần tín hiệu analog 0,5–2,5–4,5 V.
Thiết bị hoạt động trong môi trường có rung động và điều kiện nhiệt độ thay đổi lớn.
