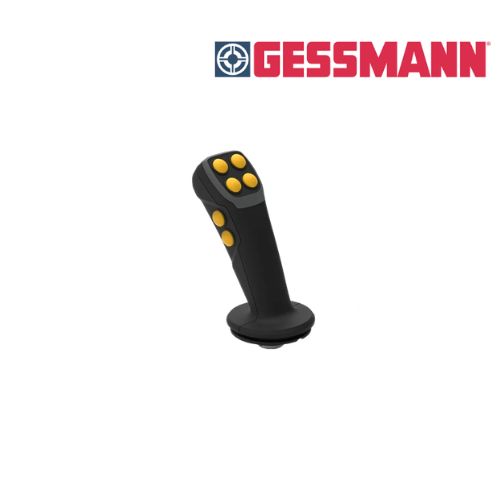

GESSMANN B35 Tay cầm điều khiển công nghiệp Việt Nam

Mô tả sản phẩm B35

GESSMANN B35 là tay cầm điều khiển công nghiệp (Palm Grip) thuộc dòng Joystick Handles của GESSMANN, được thiết kế để kết hợp với bộ điều khiển đa trục hoặc lắp trực tiếp trên các cơ cấu truyền động thủy lực. B35 có thiết kế linh hoạt, cho phép tích hợp nhiều phần tử điều khiển khác nhau như nút nhấn, nút nhấn Hall, công tắc rocker, công tắc cần gạt, cảm biến điện dung, chức năng rung và các phần tử điều khiển analog. Thiết bị sử dụng dây đơn mềm 0,1 mm², chiều dài 450 mm; bộ phận lắp đặt có thể sử dụng lỗ ren 12 mm tiêu chuẩn hoặc 10 mm tùy cấu hình. Tay cầm phù hợp với các hệ thống điều khiển máy móc công nghiệp, thiết bị nâng hạ, máy xây dựng và hệ thống thủy lực yêu cầu khả năng tùy biến cao.

Tài liệu kỹ thuật GESSMANN B35

Ưu điểm nổi bật B35

Thiết kế Palm Grip công nghiệp, thuận tiện thao tác bằng tay.
Có nhiều tùy chọn cấu hình để đáp ứng từng yêu cầu điều khiển.
Có thể kết hợp với Multi-Axis Controller hoặc lắp trên Hydraulic Drive.
Hỗ trợ nhiều phần tử điều khiển số: Push Button, Hall Push Button, Rocker Switch, Lever Switch.
Có thể tích hợp cảm biến điện dung và chức năng rung.
Hỗ trợ các phần tử analog như Thumbwheel, Mini-Joystick, Hall-Cross Switch và Hall-Rotary Grip.
Tay cầm có cấp bảo vệ lên đến IP67 đối với phần tử điều khiển.
Dải nhiệt độ vận hành rộng từ -40°C đến +85°C.

Trang sản phẩm GESSMANN B35

Thông số kỹ thuật B35

Thông số	GESSMANN B35
Loại thiết bị	Palm Grip / Tay cầm điều khiển công nghiệp
Dòng sản phẩm	Joystick Handles
Ứng dụng kết hợp	Multi-Axis Controller hoặc Hydraulic Drive
Dây kết nối	Dây đơn mềm, 0,1 mm²
Chiều dài dây	450 mm
Lỗ lắp đặt	12 mm tiêu chuẩn, tùy chọn 10 mm
Nhiệt độ vận hành	-40°C đến +85°C
Cấp bảo vệ	Phần tử điều khiển lên đến IP67
Tiếp điểm	1,5 A / 24 V DC13; tùy cấu hình có phiên bản 0,1 A / 24 V DC13
Nút nhấn số	D, HD
Công tắc	W, K
Cảm biến	SE, S
Chức năng rung	V
Điều khiển analog	S12, S16, V21, HK, H13
Hall Thumbwheel	0,5…2,5…4,5 V, inverse dual
Hall Mini-Joystick	0,5…2,5…4,5 V, inverse dual
Hall Rotary Grip	0,5…2,5…4,5 V, inverse dual
Phiên bản đặc biệt	X – Special / Customer specified

Thông số thực tế có thể thay đổi theo cấu hình và yêu cầu ứng dụng.

Thông số kỹ thuật GESSMANN B35

Model / phiên bản

B35 – Palm Grip cơ bản.
B35-D – tích hợp Push Button KDA21.
B35-HD – tích hợp Hall Push Button.
B35-W – tích hợp Rocker Switch.
B35-K – tích hợp Lever Switch.
B35-SE – cảm biến điện dung với mạch điều khiển bên ngoài.
B35-S – cảm biến điện dung không có mạch điều khiển bên ngoài.
B35-S12 / S16 – Thumbwheel Hall.
B35-V21 – Mini-Joystick Hall.
B35-HK – Hall-Cross Switch.
B35-H13 – Hall-Rotary Grip.
B35-X – phiên bản đặc biệt theo yêu cầu khách hàng.

Một cấu hình ví dụ của B35 có thể kết hợp nhiều phần tử như B35 -2D W K SE S12 H13 -X, tùy theo yêu cầu điều khiển và thiết bị được tích hợp.

Ứng dụng B35

Điều khiển máy móc công nghiệp.
Máy xây dựng và thiết bị thi công.
Hệ thống điều khiển thủy lực.
Thiết bị nâng hạ và máy móc chuyên dụng.
Hệ thống điều khiển cần cẩu.
Máy móc sử dụng Multi-Axis Controller.
Thiết bị cần tích hợp nhiều nút nhấn, công tắc và chức năng điều khiển analog trên cùng một tay cầm.
Các hệ thống cần tay cầm điều khiển có khả năng tùy biến cao và cấp bảo vệ lên đến IP67.

Lợi ích khi sử dụng

GESSMANN B35 giúp tập trung nhiều chức năng điều khiển vào một tay cầm nhỏ gọn, hỗ trợ người vận hành thao tác nhanh và thuận tiện hơn. Khả năng lựa chọn nhiều loại nút nhấn, công tắc, cảm biến và phần tử Hall giúp B35 có thể được cấu hình phù hợp với từng loại máy. Cấp bảo vệ lên đến IP67 cùng dải nhiệt độ -40°C đến +85°C giúp thiết bị thích hợp với môi trường công nghiệp có điều kiện làm việc khắc nghiệt. Thiết kế tương thích với Multi-Axis Controller và Hydraulic Drive cũng giúp B35 dễ tích hợp vào các hệ thống điều khiển máy chuyên dụng.
