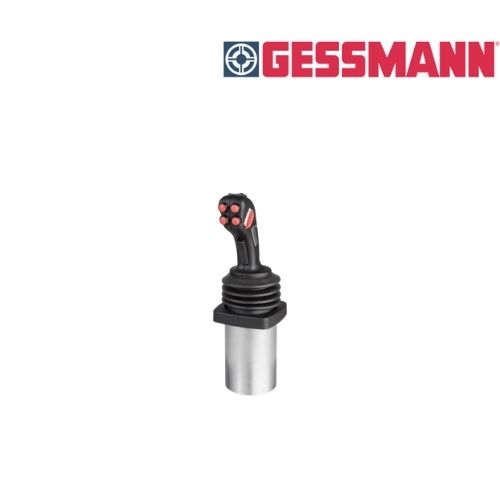

GESSMANN VV81B3-8DK-3Z-X-A Bộ điều khiển joystick 1 trục Việt Nam

Mô tả sản phẩm VV81B3-8DK-3Z-X-A

GESSMANN VV81B3-8DK-3Z-X-A là bộ điều khiển joystick thuộc dòng VV8 Multi-Axis Controller, được sử dụng để điều khiển cơ cấu điện – thủy lực trong các máy và thiết bị công nghiệp. Theo cấu trúc mã của GESSMANN, VV81 là phiên bản bộ điều khiển 1 trục, reinforced, kết hợp tay cầm palm grip B3 và cấu hình nút nhấn theo mã sản phẩm. Dòng VV8 được thiết kế với nhiều tùy chọn về tiếp điểm, tín hiệu và tay cầm, cho phép cấu hình phù hợp với từng hệ thống điều khiển. (W. Gessmann GmbH)

Cấu hình được tìm thấy cho mã này sử dụng 8 pushbutton ITW màu trắng, điều khiển hướng 1–2, cơ cấu spring return 2-0-2 và 3 contacts 1,5 A / 24 VDC. Mã cũng sử dụng sơ đồ đấu dây EP/130 và palm grip B3. Đây là cấu hình chuyên dụng nên khi thay thế cần đối chiếu đầy đủ mã sản phẩm và sơ đồ đấu dây thực tế. (Tự động hóa chính hãng STC Vietnam)

Tài liệu kỹ thuật

Ưu điểm nổi bật VV81B3-8DK-3Z-X-A

Bộ điều khiển joystick 1 trục thuộc dòng VV8.
Thiết kế reinforced cho các ứng dụng công nghiệp.
Tay cầm Palm Grip B3.
Tích hợp 8 nút nhấn ITW.
Cấu hình điều khiển hướng 1–2.
Cơ cấu hồi vị Spring Return 2-0-2.
Cấu hình 3 tiếp điểm, 1,5 A / 24 VDC.
Dòng VV8 hỗ trợ nhiều tùy chọn về điện áp, dòng điện và tiếp điểm tùy cấu hình. (W. Gessmann GmbH)
Tuổi thọ cơ khí của dòng VV8 lên đến 20 triệu chu kỳ.
Dải nhiệt độ hoạt động của dòng VV8 -40°C đến +85°C.
Cấp bảo vệ của dòng VV8 lên đến IP54, tùy cấu hình. (W. Gessmann GmbH)

Thông tin dòng VV8

Thông số kỹ thuật VV81B3-8DK-3Z-X-A

Thông số	Giá trị
Model	VV81B3-8DK-3Z-X-A
Thương hiệu	GESSMANN
Loại thiết bị	Multi-Axis Controller / Joystick
Phiên bản cơ bản	VV81 – 1 trục, reinforced
Tay cầm	Palm Grip B3
Số nút nhấn	8 pushbutton ITW
Điều khiển trục	Direction 1–2
Cơ cấu hồi vị	Spring Return 2-0-2
Tiếp điểm	3 contacts
Định mức tiếp điểm	1,5 A / 24 VDC
Sơ đồ đấu dây	EP/130
Ứng dụng	Điều khiển điện – thủy lực
Tuổi thọ cơ khí dòng VV8	20 triệu chu kỳ
Nhiệt độ hoạt động dòng VV8	-40°C đến +85°C
Cấp bảo vệ dòng VV8	Lên đến IP54, tùy cấu hình

Các thông số như tuổi thọ, nhiệt độ và IP là thông số của dòng VV8; cấu hình cụ thể của từng mã cần được đối chiếu với tài liệu đặt hàng/sơ đồ của GESSMANN. (W. Gessmann GmbH)

Datasheet

Model / phiên bản

VV81B3-8DK-3Z-X-A thuộc dòng V8/VV8 Multi-Axis Controller của GESSMANN. Trong cấu trúc mã sản phẩm, VV81 xác định phiên bản 1 trục reinforced; các phần còn lại của mã xác định tay cầm, nút nhấn, tiếp điểm, cơ cấu hồi vị và các tùy chọn cấu hình. (W. Gessmann GmbH)

Khi thay thế hoặc đặt hàng cần cung cấp đầy đủ mã VV81B3-8DK-3Z-X-A, đặc biệt khi thiết bị được sử dụng trên máy chuyên dụng, vì các tùy chọn điện và cơ khí có thể thay đổi theo cấu hình.

Ứng dụng VV81B3-8DK-3Z-X-A

Điều khiển máy móc công nghiệp.
Điều khiển cơ cấu điện – thủy lực.
Máy công trình và thiết bị chuyên dụng.
Thiết bị nâng hạ và máy công nghiệp.
Hệ thống yêu cầu joystick điều khiển 1 trục.
Các ứng dụng cần nút nhấn tích hợp trên tay điều khiển.
Hệ thống điều khiển cần cấu hình tiếp điểm theo yêu cầu. (W. Gessmann GmbH)

Lợi ích khi sử dụng

Thiết kế của GESSMANN cho phép cấu hình joystick theo từng yêu cầu điều khiển, từ tay cầm, số lượng nút nhấn đến loại tiếp điểm và cơ cấu hồi vị. Điều này giúp thiết bị phù hợp với nhiều máy và hệ thống điều khiển điện – thủy lực khác nhau.

Phiên bản reinforced kết hợp tuổi thọ cơ khí cao của dòng VV8 giúp đáp ứng các ứng dụng công nghiệp cần thao tác điều khiển thường xuyên. Khi thay thế thiết bị, việc sử dụng đúng mã cấu hình giúp hạn chế thay đổi hệ thống dây dẫn và cơ cấu điều khiển hiện có. (W. Gessmann GmbH)
