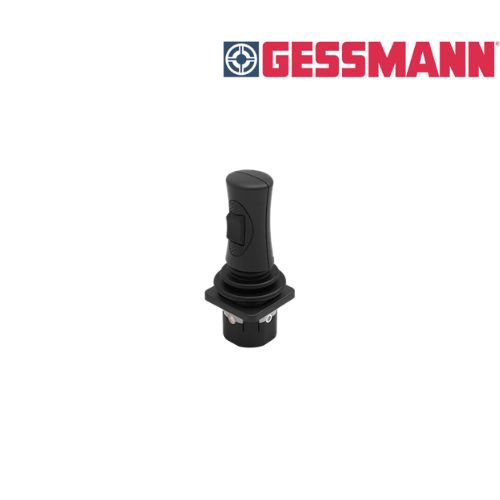

GESSMANN V28 Joystick công nghiệp đa trục Việt Nam

Mô tả sản phẩm V28

GESSMANN V28 là joystick công nghiệp đa trục dạng nhỏ gọn, được thiết kế cho các ứng dụng điều khiển điện-thủy lực. Thiết bị sử dụng công nghệ Hall không tiếp xúc, giúp nâng cao độ tin cậy và giảm hao mòn trong quá trình vận hành. Thiết kế module cho phép cấu hình linh hoạt với nhiều loại tay cầm, gate và giao diện tín hiệu khác nhau. V28 có thể sử dụng cho các hệ thống cần ngõ ra điện áp, dòng điện hoặc giao tiếp CAN/CANopen Safety, phù hợp với nhiều bộ điều khiển máy và ECU. Thiết bị có tuổi thọ cơ khí lên đến 5 triệu chu kỳ, nhiệt độ hoạt động từ -40°C đến +85°C và cấp bảo vệ lên đến IP67. Tùy cấu hình, sản phẩm hỗ trợ yêu cầu PLd theo EN ISO 13849 và SIL 2 theo DIN EN IEC 61508.

Tài liệu kỹ thuật: GESSMANN V28 Datasheet

Ưu điểm nổi bật V28

Thiết kế nhỏ gọn: phù hợp với các hệ thống cần tiết kiệm không gian lắp đặt.
Công nghệ Hall không tiếp xúc: hạn chế hao mòn và tăng độ tin cậy khi vận hành lâu dài.
Tuổi thọ cơ khí 5 triệu chu kỳ, đáp ứng các ứng dụng điều khiển thường xuyên.
Nhiều lựa chọn giao diện: Voltage Output, Current Output, CAN và CANopen Safety.
Hỗ trợ CAN/J1939: thuận tiện tích hợp với ECU và hệ thống điều khiển máy.
Hỗ trợ Functional Safety: PLd và SIL 2 tùy cấu hình.
Nhiệt độ hoạt động rộng: từ -40°C đến +85°C.
Cấp bảo vệ lên đến IP67, phù hợp với môi trường công nghiệp.
Cấu hình module: có thể kết hợp với nhiều loại grip GESSMANN.

Thông tin sản phẩm: GESSMANN V28 Industrial Joystick

Thông số kỹ thuật V28

Thông số	GESSMANN V28
Loại thiết bị	Multi-Axis Controller / Industrial Joystick
Ứng dụng	Điều khiển điện-thủy lực
Công nghệ cảm biến	Hall không tiếp xúc
Tuổi thọ cơ khí	5 triệu chu kỳ
Nguồn cấp	Tùy theo giao diện
Nhiệt độ hoạt động	-40°C đến +85°C
Cấp bảo vệ	Lên đến IP67
Functional Safety	PLd / SIL 2 tùy cấu hình
V28.1	1 trục
V28	2 trục
Gate	Cross gate P
Góc lệch	±10°, ±15°, ±20°
Voltage Output	0.5–2.5–4.5 V; 0–5–10 V; 10–0–10 V
Current Output	0–10–20 mA; 4–12–20 mA; 20–0–20 mA; 20–4–20 mA
CAN	CAN SAE J1939; CAN Safety J1939-76; CAN CiA DS301
CANopen Safety	CANopen Safety CiA304
LED Output	Tối đa 8 ngõ ra LED qua CAN
Grip	Knob, Knob + Push Button, GS9, GS9-D, Palm Grip
GS9	Hall-twist grip với spring return
GS9-D	Hall-twist grip với spring return và push button
Spring Return	Có
Interface	E1xx, E2xx, E3xx, E4xx
Protection	B10, B11
Connector	S...
Special version	X

Các thông số về nguồn cấp, tín hiệu và chức năng phụ thuộc vào interface và cấu hình đặt hàng cụ thể.

Datasheet kỹ thuật: GESSMANN V28 Technical Datasheet

Model / phiên bản

Các cấu hình tiêu biểu của dòng này gồm:

V28.1: phiên bản joystick 1 trục.
V28: phiên bản joystick 2 trục.
P: Cross gate.
D: Knob tích hợp push button.
GS9: Hall-twist grip với spring return.
GS9-D: Hall-twist grip với spring return và push button.
B...: Palm Grip theo cấu hình.
Z: Spring return.
B10: Bo mạch joystick được làm kín.
B11: Bo mạch và chức năng tay cầm được làm kín, tay cầm có lỗ thoát nước.
E1xx: Voltage Output.
E2xx: Current Output.
E3xx: CAN Interface.
E4xx: CANopen Safety Interface.
S...: Standard plug connector.
X: Phiên bản đặc biệt theo yêu cầu khách hàng.

Ứng dụng V28

GESSMANN V28 phù hợp với các hệ thống điều khiển cần joystick nhỏ gọn, độ tin cậy cao và khả năng cấu hình linh hoạt:

Máy sử dụng hệ thống điều khiển điện-thủy lực.
Máy công nghiệp và máy chuyên dụng.
Máy xây dựng và thiết bị cơ giới.
Điều khiển van proportional.
Hệ thống điều khiển sử dụng ECU.
Thiết bị sử dụng giao tiếp CAN/J1939.
Hệ thống yêu cầu CANopen Safety.
Thiết bị cần tín hiệu analog 0–10 V hoặc 4–20 mA.
Máy hoạt động trong môi trường có nhiệt độ và điều kiện vận hành khắc nghiệt.

Lợi ích khi sử dụng

Tăng độ tin cậy của hệ thống nhờ công nghệ Hall không tiếp xúc.
Giảm hao mòn cảm biến trong quá trình sử dụng lâu dài.
Tiết kiệm không gian nhờ thiết kế nhỏ gọn.
Dễ tích hợp với ECU và hệ thống điều khiển sử dụng CAN/J1939.
Hỗ trợ nhiều dạng tín hiệu Voltage, Current và CAN.
Có thể tùy chọn tay cầm, gate và giao diện theo yêu cầu.
Hỗ trợ Functional Safety cho các ứng dụng yêu cầu PLd/SIL 2 tùy cấu hình.
Hoạt động trong dải nhiệt độ rộng từ -40°C đến +85°C.
Cấp bảo vệ lên đến IP67, phù hợp với thiết bị làm việc trong môi trường công nghiệp.
