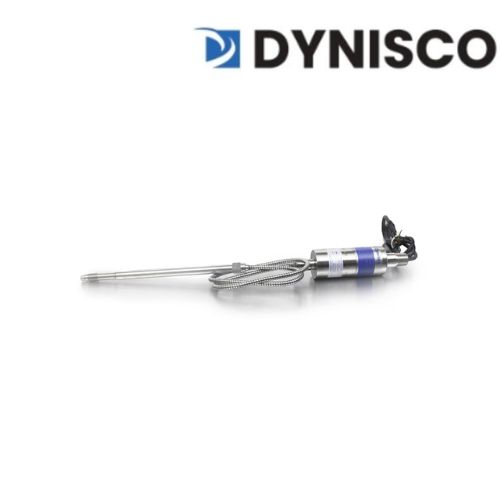

Dynisco 2242EA00P17CEDDACAZZBHTF Cảm biến áp suất nóng chảy Việt Nam

Mô tả sản phẩm 2242EA00P17CEDDACAZZBHTF

Dynisco 2242EA00P17CEDDACAZZBHTF thuộc dòng SPX 2-Series, là bộ truyền áp suất nóng chảy (Melt Pressure Transmitter) được thiết kế cho các ứng dụng đo áp suất trong máy đùn nhựa và ngành gia công polymer. SPX 2-Series sử dụng tín hiệu 4–20 mA loop-powered, cho phép kết nối trực tiếp với PLC, DCS, máy tính và các thiết bị điều khiển cấp cao mà không cần bộ điều hòa tín hiệu bên ngoài. Dynisco cũng cung cấp nhiều tùy chọn về kết nối quá trình, kết nối điện, giao tiếp HART và cấu hình cảm biến nhiệt độ.

Đối với mã 2242EA00P17CEDDACAZZBHTF, phần 2242 xác định model SPX 2242 và P17 xác định dải áp suất 0–1,500 psi, tương đương 0–100 bar / 0–10 MPa theo ordering guide chính hãng Dynisco. Tuy nhiên, chuỗi mã đầy đủ EA00P17CEDDACAZZBHTF không xuất hiện nguyên chuỗi trong tài liệu Dynisco hiện hành mà tôi tìm được. Vì vậy, các nhóm ký tự còn lại không nên tự suy diễn thành từng tùy chọn nếu chưa có order confirmation hoặc revision ordering guide tương ứng của Dynisco.

Tài liệu kỹ thuật Dynisco SPX 2-Series

Ưu điểm nổi bật 2242EA00P17CEDDACAZZBHTF

Thuộc dòng Dynisco SPX 2-Series dành cho đo áp suất trong quá trình extrusion và polymer processing.
Ngõ ra 4–20 mA loop-powered.
Model 2242 có độ chính xác ±0.25% với các dải áp suất từ 1,500 psi trở lên; các dải thấp hơn 1,500 psi có độ chính xác ±0.50%.
P17 = 0–1,500 psi / 0–100 bar / 0–10 MPa.
Khả năng turndown 6:1.
Có tùy chọn giao tiếp HART trên các cấu hình tương ứng.
Có các cấu hình sử dụng trong môi trường nguy hiểm như ATEX/IECEx Intrinsically Safe và FM/CSA Explosion Proof.
Màng cảm biến tiêu chuẩn sử dụng DyMax coated 15-5 PH stainless steel.
Nhiệt độ màng tối đa đối với model 2242 là 400°C.
Có thể đưa tín hiệu trực tiếp về PLC/DCS.
Dynisco cung cấp các cấu hình SPX 2-Series có SIL 2 cho pressure output và PL'c' cho relay output tùy cấu hình.

Thông số kỹ thuật 2242EA00P17CEDDACAZZBHTF

Thông số	Giá trị
Hãng	Dynisco
Series	SPX 2-Series
Model	2242
Loại thiết bị	Melt Pressure Transmitter
Ứng dụng	Đo áp suất nóng chảy
Ngõ ra	4–20 mA loop-powered
Giao tiếp tùy cấu hình	HART
Nguồn cấp tiêu chuẩn	16–36 VDC
Dải áp suất	0–1,500 psi
Tương đương	0–100 bar / 0–10 MPa
Mã dải áp suất	P17
Độ chính xác	±0.25% với range ≥1,500 psi
Độ lặp lại	±0.1%
Turndown	6:1
Quá áp	2 × FSO hoặc 35,000 psi, lấy giá trị thấp hơn
Điện trở tải	500 Ω @ 24 VDC; 1,000 Ω @ 36 VDC
Nhiệt độ điện tử	-29 đến +85°C
Nhiệt độ màng tối đa	400°C
Vật liệu màng tiêu chuẩn	DyMax coated 15-5 PH SST
Cấu hình chứng nhận	Tùy mã đặt hàng

Các thông số trên được đối chiếu với datasheet và ordering guide chính hãng Dynisco. Đặc biệt, P17 = 1,500 psi / 100 bar / 10 MPa được ghi trực tiếp trong ordering guide của model SPX 2242.

Lưu ý về mã hàng: Dynisco ghi rõ trong ordering guide rằng còn có các cấu hình khác và cần liên hệ nhà máy để xác nhận. Vì vậy, với mã đầy đủ 2242EA00P17CEDDACAZZBHTF, không nên tự xác định các hậu tố CE, DD, AC, AZZBHTF nếu không có tài liệu đặt hàng đúng revision của thiết bị.

Model / phiên bản

SPX 2242 – Smart Pressure Transmitter thuộc SPX 2-Series.
2242 P17 – cấu hình dải áp suất 0–1,500 psi / 0–100 bar / 0–10 MPa.
2242EA00P17CEDDACAZZBHTF – mã cấu hình đầy đủ được cung cấp cho thiết bị.

Ứng dụng 2242EA00P17CEDDACAZZBHTF

Đo áp suất nhựa nóng chảy trên máy đùn.
Giám sát áp suất tại die head.
Đo áp suất trong barrel của extruder.
Dây chuyền sản xuất ống nhựa.
Dây chuyền sản xuất màng nhựa.
Sản xuất profile nhựa.
Hệ thống extrusion và polymer processing.
Hệ thống điều khiển áp suất sử dụng PLC hoặc DCS.

Lợi ích khi sử dụng

Dynisco 2242 cung cấp tín hiệu 4–20 mA dạng loop-powered, thuận tiện tích hợp vào hệ thống điều khiển công nghiệp. Với dải 0–1,500 psi, cấu hình P17 phù hợp cho các ứng dụng cần giám sát áp suất nóng chảy trong máy đùn và các dây chuyền gia công polymer. Thiết kế SPX 2-Series cũng hỗ trợ nhiều lựa chọn kết nối và cấu hình theo yêu cầu của từng hệ thống.
