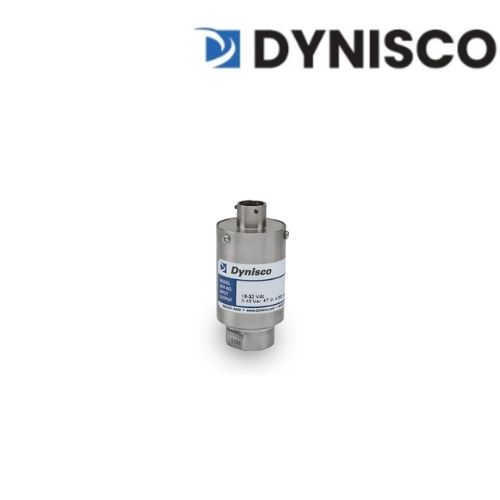

Dynisco PT130-10M Cảm biến áp suất 10000 psi Việt Nam

Mô tả sản phẩm PT130-10M

Dynisco PT130-10M là cảm biến áp suất (pressure transducer) thuộc dòng PT130/140/150/160 của Dynisco, được thiết kế để đo áp suất trong các ứng dụng công nghiệp có yêu cầu độ bền và khả năng chịu áp suất cao. Mã 10M trong cấu hình PT130 tương ứng với dải đo 0–10.000 psi, tương đương khoảng 689,5 bar. PT130 sử dụng cầu đo strain gauge Wheatstone 4 nhánh, tín hiệu ngõ ra 3 mV/V và điện áp kích thích khuyến nghị 10 VDC. Cảm biến có độ chính xác ±0,5% toàn thang, kết cấu hoàn toàn bằng thép không gỉ và được trang bị chức năng shunt calibration bên trong để hỗ trợ kiểm tra, hiệu chuẩn hệ thống. Model này phù hợp với các ứng dụng đo áp suất thủy lực và môi trường chất lỏng/khí có tính ăn mòn.

Tài liệu kỹ thuật PT130/140/150/160 – Dynisco

Ưu điểm nổi bật PT130-10M

Dải đo cao 0–10.000 psi: phù hợp với các hệ thống cần giám sát áp suất cao.
Tín hiệu 3 mV/V: sử dụng cầu đo strain gauge, phù hợp kết nối với bộ chỉ thị hoặc bộ điều khiển có ngõ vào mV/V.
Độ chính xác ±0,5%: bao gồm ảnh hưởng của tuyến tính, hysteresis và repeatability theo thông số Dynisco.
Kết cấu thép không gỉ: tăng độ bền khi làm việc trong môi trường công nghiệp.
Shunt calibration tích hợp: hỗ trợ kiểm tra tín hiệu và hiệu chuẩn nhanh cảm biến cũng như hệ thống đo.
Thiết kế chịu áp suất: áp suất quá tải an toàn đạt 2 lần áp suất định mức; áp suất phá hủy đạt 5 lần áp suất định mức theo datasheet.
Kích thước nhỏ gọn: phù hợp các hệ thống đo áp suất cần cảm biến có thiết kế chắc chắn nhưng không chiếm nhiều không gian.
Ứng dụng công nghiệp đa dạng: dòng PT130 được Dynisco sử dụng cho đo áp suất thủy lực và các môi trường có tính ăn mòn.

Trang sản phẩm PT130 – Dynisco

Thông số kỹ thuật PT130-10M

Thông số	PT130-10M
Thương hiệu	Dynisco
Model	PT130-10M
Loại thiết bị	Pressure Transducer
Dòng sản phẩm	PT130 / PT140 / PT150 / PT160
Dải đo	0–10.000 psi
Dải đo tương đương	Khoảng 0–689,5 bar
Tín hiệu ngõ ra	3 mV/V
Độ chính xác	±0,5% Full Scale
Kiểu cảm biến	4-arm bonded foil Wheatstone bridge strain gauge
Điện trở đầu vào	420 Ω ±10%
Điện trở đầu ra	370 Ω ±10%
Điện áp kích thích	10 VDC khuyến nghị, 15 VDC tối đa
Zero Balance	±1,0% điển hình; ±2,0% tối đa
Shunt Calibration	80% Full Scale ±0,5% điển hình
Áp suất quá tải an toàn	2 × áp suất định mức
Áp suất phá hủy	5 × áp suất định mức
Vật liệu phần tiếp xúc môi chất	17-4 PH / 15-5 PH Stainless Steel
Cổng áp suất	1/8"-27 NPT
Đầu nối điện	Bendix PT02A-10-6P, 6 pin
Nhiệt độ làm việc PT130	-54 đến +120°C
Dải bù nhiệt độ	-18 đến +66°C
Kiểu dây	4 dây
Khối lượng	Khoảng 5,5 oz
Ứng dụng	Đo áp suất thủy lực, môi trường công nghiệp và chất ăn mòn

Theo tài liệu Dynisco, PT130 có tín hiệu 3 mV/V, điện áp kích thích 10 VDC khuyến nghị và 15 VDC tối đa; mã 10M trong hệ thống mã dải áp suất tương ứng 0–10.000 psi.

Datasheet PT130/140/150/160 – Dynisco

Model / phiên bản

PT130-5C: dải đo 0–500 psi.
PT130-7.5C: dải đo 0–750 psi.
PT130-1M: dải đo 0–1.000 psi.
PT130-1.5M: dải đo 0–1.500 psi.
PT130-3M: dải đo 0–3.000 psi.
PT130-5M: dải đo 0–5.000 psi.
PT130-7.5M: dải đo 0–7.500 psi.
PT130-10M: dải đo 0–10.000 psi.

Ứng dụng PT130-10M

Dynisco PT130-10M được sử dụng trong các hệ thống cần đo áp suất cao như thiết bị thủy lực, máy móc công nghiệp, hệ thống điều khiển áp suất và các ứng dụng xử lý vật liệu. Dòng PT130/140/150/160 được Dynisco thiết kế để chịu được áp suất tuần hoàn và phục vụ đo áp suất trong các ứng dụng công nghiệp; cấu trúc thép không gỉ và cầu đo strain gauge giúp cảm biến phù hợp với môi trường làm việc khắc nghiệt.

Với dải 0–10.000 psi, PT130-10M phù hợp khi hệ thống yêu cầu đo áp suất cao hơn các cấu hình PT130 có dải 500–7.500 psi. Khi thay thế cảm biến, cần đối chiếu đầy đủ dải áp suất, kiểu ren 1/8"-27 NPT, đầu nối 6 pin và tín hiệu 3 mV/V để đảm bảo tương thích với thiết bị đo hiện có.

Lợi ích khi sử dụng

PT130-10M cung cấp giải pháp đo áp suất cao với kết cấu thép không gỉ, độ chính xác ±0,5% Full Scale và tín hiệu cầu đo 3 mV/V. Chức năng shunt calibration tích hợp giúp kỹ thuật viên thuận tiện kiểm tra tín hiệu của cảm biến và toàn bộ hệ thống đo. Khả năng chịu quá áp cao cùng thiết kế chắc chắn giúp thiết bị phù hợp với các hệ thống công nghiệp có điều kiện vận hành khắc nghiệt. Dải đo 0–10.000 psi cũng cho phép sử dụng PT130-10M trong các ứng dụng áp suất cao mà các phiên bản dải thấp hơn không đáp ứng được.
