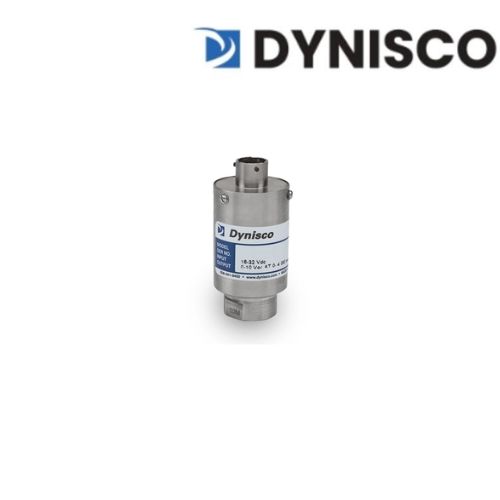

DYNISCO PT160-5M Cảm biến áp suất thủy lực 5000 PSI Việt Nam

Mô tả sản phẩm PT160-5M

Dynisco PT160-5M là cảm biến áp suất thủy lực thuộc dòng PT130, PT140, PT150 và PT160, được thiết kế để đo áp suất thủy lực trong máy ép nhựa, đặc biệt tại các vị trí như áp suất của cơ cấu ép và kẹp khuôn. Model PT160-5M có dải đo 0–5.000 psi, tương đương khoảng 345 bar, sử dụng tín hiệu đầu ra 10 VDC và nguồn kích 16–32 VDC. Thiết bị có độ chính xác ±0,50% toàn thang, cấu trúc hàn bằng thép không gỉ và khả năng làm việc trong môi trường nhiệt độ cao. PT160-5M cũng được trang bị chức năng hiệu chuẩn shunt nội bộ, thiết kế nhỏ gọn và kết nối áp suất 1/8-27 NPT. Theo tài liệu Dynisco, mã 5M trong quy cách đặt hàng tương ứng dải áp suất 0–5.000 psi và PT160 là phiên bản đầu ra 10 VDC.

Tài liệu kỹ thuật PT130/PT140/PT150/PT160

Ưu điểm nổi bật PT160-5M

Dải đo 0–5.000 psi, phù hợp các hệ thống thủy lực áp suất cao trong máy ép nhựa.
Đầu ra 10 VDC, thuộc cấu hình PT160 của dòng cảm biến này.
Nguồn kích 16–32 VDC đối với cấu hình đầu ra 0–10 VDC của PT160.
Độ chính xác ±0,50% full scale, bao gồm ảnh hưởng của tuyến tính, hysteresis và repeatability.
Thiết kế hàn hoàn toàn bằng thép không gỉ, phù hợp môi trường công nghiệp và áp suất thủy lực.
Nhiệt độ làm việc của PT150/PT160: -29 đến +85°C; dải bù nhiệt -18 đến +66°C.
Có internal shunt calibration, mức hiệu chuẩn shunt 80% full scale theo tài liệu dòng sản phẩm.
Khả năng chịu quá áp an toàn 2 lần áp suất định mức và áp suất phá hủy 5 lần áp suất định mức.
Cổng áp suất 1/8-27 NPT và đầu nối Bendix PT02A-10-6P hoặc tương đương.
Thiết kế nhỏ gọn, phù hợp lắp đặt trên máy ép phun và các hệ thống đo áp suất thủy lực công nghiệp.

Trang sản phẩm Dynisco PT130/PT140/PT150/PT160

Thông số kỹ thuật PT160-5M

Thông số	PT160-5M
Thương hiệu	Dynisco
Model	PT160-5M
Loại thiết bị	Hydraulic Pressure Sensor / Pressure Transducer
Ứng dụng chính	Đo áp suất thủy lực máy ép nhựa
Dải đo	0–5.000 psi
Quy đổi áp suất	Khoảng 0–345 bar
Mã dải áp suất	5M = 0–5.000 psi
Tín hiệu đầu ra	10 VDC
Nguồn kích	16–32 VDC
Độ chính xác	±0,50% Full Scale
Hiệu chuẩn	Internal Shunt Calibration, 80% FS
Nhiệt độ làm việc	-29 đến +85°C
Dải bù nhiệt	-18 đến +66°C
Safe Overpressure	2 × áp suất định mức
Burst Pressure	5 × áp suất định mức
Vật liệu tiếp xúc môi chất	17-4 PH, 15-5 PH stainless steel
Vật liệu vỏ	303, 304 stainless steel
Cổng áp suất	1/8-27 NPT
Đầu nối	Bendix PT02A-10-6P hoặc tương đương
Trọng lượng	Khoảng 5,5 oz (~156 g)
Kết cấu	Hàn hoàn toàn, thiết kế công nghiệp nhỏ gọn

Các thông số trên được đối chiếu với datasheet chính thức của Dynisco; trong đó mã 5M xác định dải 0–5.000 psi và mã PT160 xác định cấu hình đầu ra 10 VDC.

Datasheet Dynisco PT160-5M / PT130 PT140 PT150 PT160

Model / phiên bản

PT160-5M – 0–5.000 psi, đầu ra 10 VDC
PT160-2.5M – 0–2.500 psi
PT160-3M – 0–3.000 psi
PT160-10M – 0–10.000 psi

Trong quy cách đặt hàng của Dynisco, ký hiệu 5M tương ứng dải 0–5.000 psi; các dải khác được xác định bằng mã 2.5M, 3M và 10M.

Ứng dụng PT160-5M

Đo áp suất thủy lực trên máy ép phun nhựa.
Đo áp suất tại cơ cấu injection ram.
Đo áp suất tại hệ thống clamp/kẹp khuôn.
Giám sát biến động áp suất trong quá trình ép và cấp liệu.
Thay thế cảm biến áp suất Dynisco PT160 cùng dải đo và cấu hình tín hiệu.
Hệ thống điều khiển máy ép sử dụng tín hiệu analog 0–10 VDC.
Các hệ thống thủy lực công nghiệp cần cảm biến áp suất dải đến 5.000 psi.

Lợi ích khi sử dụng

PT160-5M cung cấp tín hiệu áp suất analog 10 VDC thuận tiện kết nối với PLC, bộ điều khiển hoặc thiết bị hiển thị có ngõ vào điện áp tương ứng. Dải đo 5.000 psi cho phép theo dõi áp suất thủy lực trong các hệ thống máy ép nhựa, trong khi cấu trúc thép không gỉ và thiết kế hàn giúp cảm biến phù hợp với môi trường công nghiệp. Chức năng internal shunt calibration hỗ trợ kiểm tra tín hiệu và hiệu chuẩn trong quá trình bảo trì. Thiết kế nhỏ gọn cùng cổng 1/8-27 NPT giúp PT160-5M thuận tiện tích hợp vào hệ thống hiện có.
