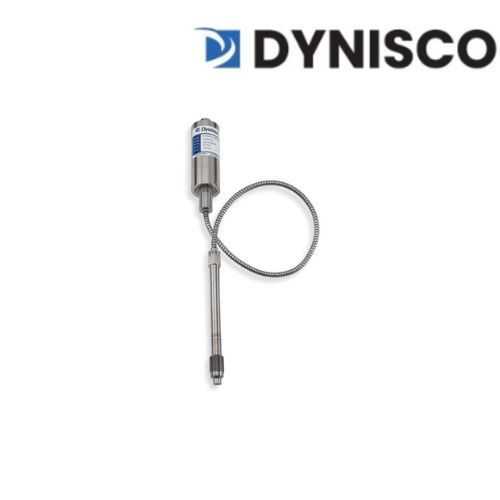

DYNISCO PT462E-5M-6/18 Cảm biến áp suất nóng chảy 5000 PSI Việt Nam

Mô tả sản phẩm PT462E-5M-6/18

Dynisco PT462E-5M-6/18 là cảm biến áp suất nóng chảy thuộc dòng PT460E, được thiết kế cho các ứng dụng đo áp suất trong quá trình đùn nhựa và gia công polymer. Model có dải đo 0–5.000 PSI, tín hiệu strain gauge 0–3.33 mV/V, cấu hình 6 inch rigid stem kết hợp 18 inch flexible capillary giúp tách phần điện tử khỏi khu vực nhiệt độ cao của quá trình. PT462E sử dụng công nghệ cầu Wheatstone strain gauge, độ chính xác tốt hơn ±0,5% FSO, tích hợp hiệu chuẩn shunt 80% FSO và phần tiếp xúc môi chất sử dụng thép không gỉ phủ DyMax®. Thiết bị sử dụng ren lắp đặt 1/2-20 UNF và đầu nối Bendix 6 chân, phù hợp kết nối với các bộ chỉ thị áp suất và bộ điều khiển tương thích tín hiệu 3.33 mV/V.

Tài liệu kỹ thuật Dynisco PT460E Series

Ưu điểm nổi bật PT462E-5M-6/18

Dải đo 0–5.000 PSI, phù hợp đo áp suất nóng chảy trong dây chuyền đùn nhựa.
Tín hiệu đầu ra 0–3.33 mV/V, dạng strain gauge tiêu chuẩn của dòng PT460E.
Độ chính xác ±0,5% FSO, bao gồm ảnh hưởng của tuyến tính, hysteresis và repeatability.
Cấu hình 6 inch rigid stem + 18 inch flexible capillary, phù hợp khi cần đưa phần điện tử ra xa vùng nhiệt cao.
Cảm biến sử dụng four-active-arm bonded Wheatstone bridge strain gauge.
Tích hợp internal 80% shunt calibration, hỗ trợ kiểm tra tín hiệu giữa cảm biến và thiết bị hiển thị.
Phần tiếp xúc môi chất sử dụng DyMax® coated stainless steel, phù hợp môi trường gia công polymer.
Ren lắp đặt 1/2-20 UNF cho các vị trí lắp cảm biến áp suất nóng chảy tiêu chuẩn.
Đầu nối Bendix 6 pin, tương thích với hệ thống đo sử dụng tín hiệu mV/V.

Trang sản phẩm Dynisco PT460E Series

Thông số kỹ thuật PT462E-5M-6/18

Thông số	PT462E-5M-6/18
Thương hiệu	Dynisco
Model	PT462E-5M-6/18
Loại thiết bị	Melt Pressure Transducer
Ứng dụng	Đo áp suất nóng chảy
Dải đo	0–5.000 PSI
Quy đổi	Khoảng 0–345 bar
Tín hiệu đầu ra	0–3.33 mV/V FSO
Độ chính xác	±0,5% FSO
Công nghệ cảm biến	Four active arm bonded Wheatstone bridge strain gauge
Hiệu chuẩn shunt	80% FSO
Cấu hình thân	6 inch rigid stem + 18 inch flexible capillary
Chiều dài rigid stem	6 inch / khoảng 15 cm
Chiều dài flexible capillary	18 inch / khoảng 46 cm
Ren lắp đặt	1/2-20 UNF
Đầu nối	Bendix 6 pin
Điện áp kích thích	10 VDC khuyến nghị, 12 VDC tối đa
Điện trở đầu vào	Tối thiểu 345 Ω
Điện trở đầu ra	350 Ω ±10%
Zero balance	±10% FSO
Overpressure	2 × FSO hoặc 35.000 PSI, giá trị nào thấp hơn
Vật liệu phần tiếp xúc	DyMax® coated 15-5 PH stainless steel
Nhiệt độ màng ngăn tối đa	750°F / 400°C
Nhiệt độ housing điện tử tối đa	250°F / 121°C
Mounting torque	Tối đa 500 inch-lb

Các thông số trên được đối chiếu giữa trang PT460E của Dynisco và tài liệu kỹ thuật/ordering guide của PT462E; riêng cấu hình 5M tương ứng 5.000 PSI và 6/18 tương ứng 6 inch rigid stem + 18 inch flexible capillary.

Datasheet PT460E / PT462E / TPT463E

Model / phiên bản

PT460E – Cấu hình rigid stem, không có flexible capillary
PT462E – Rigid stem kết hợp flexible capillary
PT463E – Rigid stem, flexible capillary và cảm biến nhiệt độ
PT462E-5M-6/18 – 0–5.000 PSI, 6 inch rigid stem, 18 inch flexible capillary
PT462E-10M-6/18 – 0–10.000 PSI, 6 inch rigid stem, 18 inch flexible capillary
TPT463E-5M-6/18 – Cấu hình đo áp suất kết hợp thermocouple

Trong quy cách mã hóa, 5M = 0–5.000 PSI, 10M = 0–10.000 PSI, còn 6/18 = 6 inch rigid stem + 18 inch flexible capillary.

Ứng dụng PT462E-5M-6/18

Đo áp suất nóng chảy trên máy đùn nhựa.
Giám sát áp suất tại đầu khuôn extrusion.
Đo áp suất polymer trong quá trình gia công nhựa.
Kiểm soát áp suất trong dây chuyền sản xuất màng nhựa, tấm nhựa và ống nhựa.
Giám sát áp suất tại screen changer và gear pump.
Kết nối với bộ điều khiển hoặc pressure indicator sử dụng tín hiệu strain gauge 3.33 mV/V.
Các ứng dụng polymer processing yêu cầu cảm biến áp suất 5.000 PSI và khả năng cách ly phần điện tử khỏi vùng nhiệt cao.

Lợi ích khi sử dụng

PT462E-5M-6/18 cung cấp giải pháp đo áp suất nóng chảy 0–5.000 PSI với tín hiệu strain gauge 3.33 mV/V, phù hợp với nhiều bộ chỉ thị và bộ điều khiển áp suất trong ngành nhựa. Cấu hình 6 inch rigid stem kết hợp 18 inch flexible capillary giúp đưa phần điện tử ra khỏi vùng nhiệt cao, trong khi màng ngăn và phần tiếp xúc môi chất được thiết kế cho môi trường gia công polymer. Chức năng shunt calibration 80% FSO hỗ trợ kiểm tra nhanh mối liên hệ giữa cảm biến và thiết bị hiển thị mà không cần tháo cảm biến khỏi hệ thống.
