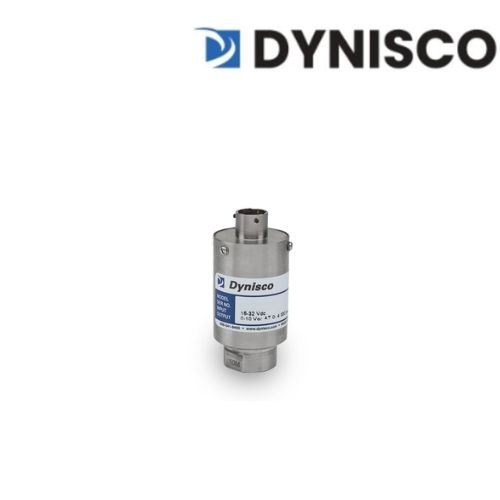

Dynisco PT160-4M-H88 Cảm biến áp suất thủy lực 4000 psi Việt Nam

Mô tả sản phẩm PT160-4M-H88

Dynisco PT160-4M-H88 là cảm biến áp suất thủy lực thuộc dòng PT130, PT140, PT150 và PT160 của Dynisco, được thiết kế để đo áp suất thủy lực trong các máy ép phun và hệ thống công nghiệp. Model PT160 sử dụng cấu hình ngõ ra điện áp 0–10 VDC, với dải đo 0–4.000 psi, nguồn cấp 16–32 VDC và tín hiệu cảm biến strain gauge 3 mV/V. Thiết bị có độ chính xác ±0,50%, kết cấu thép không gỉ hàn kín, thiết kế chắc chắn và tích hợp chức năng shunt calibration để hỗ trợ kiểm tra, bảo trì hệ thống đo. Dòng PT130–PT160 được Dynisco thiết kế để chịu được áp suất tuần hoàn và các điều kiện khắc nghiệt trong quá trình đo áp suất thủy lực của máy ép phun.

Tài liệu kỹ thuật PT130 / PT140 / PT150 / PT160 – Dynisco

Ưu điểm nổi bật PT160-4M-H88

Dải đo 0–4.000 psi: phù hợp cho các hệ thống đo áp suất thủy lực trong máy ép phun và thiết bị công nghiệp.
Ngõ ra 0–10 VDC: thuận tiện kết nối với bộ điều khiển, PLC, bộ hiển thị hoặc hệ thống thu thập dữ liệu có ngõ vào điện áp.
Nguồn cấp 16–32 VDC: phù hợp với nhiều hệ thống điều khiển công nghiệp.
Độ chính xác ±0,50%: đáp ứng yêu cầu đo áp suất thủy lực trong các ứng dụng công nghiệp.
Cảm biến strain gauge 3 mV/V: là phần tử đo áp suất của cảm biến trước khi tín hiệu được khuếch đại thành ngõ ra điện áp.
Shunt calibration tích hợp: hỗ trợ kiểm tra tín hiệu và tình trạng hoạt động của hệ thống đo.
Kết cấu thép không gỉ: Dynisco công bố dòng PT130–PT160 có kết cấu stainless steel hàn kín, phù hợp với môi trường công nghiệp.
Thiết kế cho áp suất tuần hoàn: phù hợp theo dõi áp suất của hệ thống injection ram và clamp trên máy ép phun.

Trang sản phẩm PT130 / PT140 / PT150 / PT160 – Dynisco

Thông số kỹ thuật PT160-4M-H88

Thông số	PT160-4M-H88
Thương hiệu	Dynisco
Model	PT160-4M-H88
Loại thiết bị	Hydraulic Pressure Sensor / Transducer
Dải đo	0–4.000 psi
Dải đo tương đương	Khoảng 0–275,8 bar
Ngõ ra	0–10 VDC
Tín hiệu phần tử cảm biến	3 mV/V
Độ chính xác	±0,50%
Nguồn cấp	16–32 VDC
Hiệu chuẩn	Internal Shunt Calibration
Kết cấu	Stainless Steel
Ứng dụng chính	Đo áp suất thủy lực
Dòng sản phẩm	PT130 / PT140 / PT150 / PT160
Nhiệt độ tối đa của dòng PT	140°C / 285°F
Kiểu cảm biến	Strain Gauge
Lắp đặt	Tùy cấu hình hệ thống

Thông tin 0–10 VDC tại 4.000 psi, 16–32 VDC, 3 mV/V và ±0,50% được đối chiếu từ các nguồn sản phẩm ghi nhận đúng mã PT160-4M-H88; Dynisco xác nhận dòng PT160 là phiên bản thuộc nhóm PT130–PT160 với ngõ ra 10 VDC.

Datasheet PT130 / PT140 / PT150 / PT160 – Dynisco

Model / phiên bản

PT160-4M-H88: ngõ ra 0–10 VDC, dải đo 0–4.000 psi, nguồn 16–32 VDC.
PT160: dòng cảm biến áp suất thủy lực với ngõ ra điện áp, thuộc nhóm PT130–PT160.
PT130: phiên bản ngõ ra 3 mV/V.
PT140: phiên bản ngõ ra 4–20 mA.
PT150: phiên bản ngõ ra 5 VDC.
PT160: phiên bản ngõ ra 10 VDC.

Ứng dụng PT160-4M-H88

Dynisco PT160-4M-H88 được sử dụng để đo áp suất thủy lực trong máy ép phun, đặc biệt tại các vị trí cần theo dõi áp suất của hệ thống injection ram và clamp. Biến thiên của đường áp suất thủy lực có thể cung cấp thông tin về tình trạng ổn định của hệ thống ép và hỗ trợ phát hiện những bất thường trong quá trình injection và feeding. Ngoài máy ép phun, cảm biến có thể được sử dụng trong các hệ thống thủy lực công nghiệp có yêu cầu ngõ ra 0–10 VDC và dải đo 4.000 psi.

Lợi ích khi sử dụng

PT160-4M-H88 cung cấp tín hiệu 0–10 VDC dễ tích hợp vào hệ thống điều khiển và giám sát áp suất. Dải đo 4.000 psi đáp ứng các ứng dụng thủy lực áp suất cao, trong khi thiết kế thép không gỉ và khả năng chịu áp suất tuần hoàn giúp cảm biến phù hợp với môi trường làm việc của máy ép phun. Chức năng shunt calibration bên trong giúp kỹ thuật viên thuận tiện kiểm tra tín hiệu cảm biến và hệ thống đo trong quá trình bảo trì.
