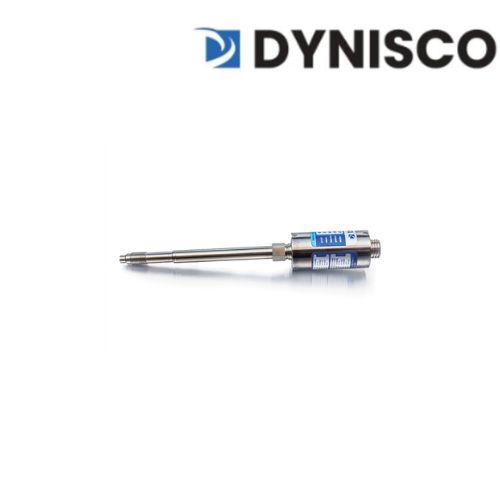

DYNISCO PT462E-35MPA-6/18 Cảm biến áp suất nóng chảy 35 MPa Việt Nam

Mô tả sản phẩm PT462E-35MPA-6/18

Dynisco PT462E-35MPA-6/18 là cảm biến áp suất nóng chảy thuộc dòng PT460E, được thiết kế để đo áp suất trong máy đùn nhựa và các hệ thống gia công polymer. Model có dải đo 0–35 MPa, tương đương khoảng 350 bar hoặc 5.076 PSI, sử dụng tín hiệu strain gauge tiêu chuẩn của dòng PT460E. Cấu hình 6 inch rigid stem + 18 inch flexible capillary giúp đưa phần điện tử ra xa vùng nhiệt cao tại vị trí đo. PT462E sử dụng cầu Wheatstone strain gauge, đầu nối Bendix 6 chân và ren lắp đặt 1/2-20 UNF. Dòng PT460E của Dynisco có độ chính xác tốt hơn ±0,5%, được thiết kế để làm việc với các bộ chỉ thị áp suất tương thích tín hiệu 3,33 mV/V. Dynisco cũng xác nhận cấu hình 6/18 tương ứng 6 inch thân cứng và 18 inch thân mềm.

Tài liệu kỹ thuật Dynisco PT460E / PT462E

Ưu điểm nổi bật PT462E-35MPA-6/18

Dải đo 0–35 MPa, tương đương khoảng 350 bar / 5.076 PSI.
Tín hiệu strain gauge tiêu chuẩn 3,33 mV/V, phù hợp với các bộ chỉ thị và điều khiển áp suất tương thích của Dynisco.
Cấu hình 6 inch rigid stem + 18 inch flexible capillary, giúp tách phần điện tử khỏi khu vực nhiệt độ cao.
Độ chính xác của dòng PT460E tốt hơn ±0,5%.
Sử dụng cầu đo Wheatstone strain gauge cho phép chuyển đổi áp suất thành tín hiệu điện áp mV/V.
Đầu nối Bendix 6 chân, phù hợp hệ thống đo áp suất nóng chảy tiêu chuẩn.
Ren lắp đặt 1/2-20 UNF, phù hợp các vị trí mounting tiêu chuẩn của cảm biến áp suất nóng chảy Dynisco.
Có chức năng shunt calibration trên cấu hình PT460E để kiểm tra tín hiệu cảm biến và hệ thống đo.
Phù hợp các ứng dụng đo áp suất polymer trong máy đùn, máy gia công nhựa và dây chuyền extrusion.

Trang sản phẩm Dynisco PT460E Series

Thông số kỹ thuật PT462E-35MPA-6/18

Thông số	PT462E-35MPA-6/18
Thương hiệu	Dynisco
Model	PT462E-35MPA-6/18
Loại thiết bị	Melt Pressure Transducer
Dải đo	0–35 MPa
Quy đổi	0–350 bar
Quy đổi tương đương	Khoảng 0–5.076 PSI
Tín hiệu đầu ra	3,33 mV/V danh định
Công nghệ cảm biến	Wheatstone bridge strain gauge
Độ chính xác	Tốt hơn ±0,5%
Rigid stem	6 inch / khoảng 15,2 cm
Flexible capillary	18 inch / khoảng 45,7 cm
Cấu hình	6/18
Ren lắp đặt	1/2-20 UNF
Đầu nối	Bendix 6 pin
Ứng dụng	Đo áp suất nóng chảy polymer
Dải áp suất mã hóa	35 MPa / 350 bar
Hệ thống kết nối	Pressure indicator / controller tương thích strain gauge

Dynisco cho biết dòng PT460E sử dụng tín hiệu chuẩn 3,33 mV/V, đầu nối Bendix 6 chân và ren 1/2-20 UNF. Datasheet dòng PT460/462 cũng xác định mã 35 bar? Không: trong bảng quy cách metric, 35 MPa tương ứng mã 35B, trong khi cấu hình mã hóa theo đơn vị MPa được dùng cho các phiên bản metric tương ứng; vì vậy với model thực tế PT462E-35MPA-6/18, cần đối chiếu nameplate/datasheet của đúng phiên bản khi đặt hàng để tránh nhầm với bản 5M/350 bar.

Datasheet Dynisco PT460 / PT462

Model / phiên bản

PT462E-5M-6/18 – phiên bản dải 0–5.000 PSI
PT462E-10M-6/18 – phiên bản dải 0–10.000 PSI
PT462E-35MPA-6/18 – phiên bản dải 0–35 MPa / 350 bar
PT460E – cấu hình cảm biến dòng PT460E
PT462E – rigid stem kết hợp flexible capillary
TPT463E – phiên bản kết hợp đo áp suất và nhiệt độ

Dynisco xác định cấu hình 6/18 là 6 inch rigid stem + 18 inch flexible capillary; dòng PT460E có nhiều lựa chọn dải áp suất và cấu hình điện khác nhau.

Ứng dụng PT462E-35MPA-6/18

Đo áp suất nóng chảy trên máy đùn nhựa.
Giám sát áp suất polymer tại đầu khuôn.
Đo áp suất trong dây chuyền extrusion.
Máy gia công nhựa và polymer.
Giám sát áp suất tại gear pump và screen changer.
Kết nối với pressure indicator sử dụng tín hiệu strain gauge mV/V.
Các hệ thống cần cảm biến áp suất nóng chảy dải 35 MPa / 350 bar.
Ứng dụng sản xuất màng nhựa, tấm nhựa, ống nhựa và các sản phẩm polymer.

Lợi ích khi sử dụng

PT462E-35MPA-6/18 cung cấp giải pháp đo áp suất nóng chảy dải đến 35 MPa với cấu hình rigid stem 6 inch và flexible capillary 18 inch. Thiết kế này giúp phần điện tử được bố trí cách xa vùng nhiệt cao của quá trình đùn nhựa. Tín hiệu strain gauge mV/V thuận tiện kết nối với các bộ chỉ thị và bộ điều khiển áp suất tương thích. Cấu trúc cảm biến của dòng PT460E cùng độ chính xác tốt hơn ±0,5% giúp đáp ứng các ứng dụng giám sát áp suất trong quá trình gia công polymer.
