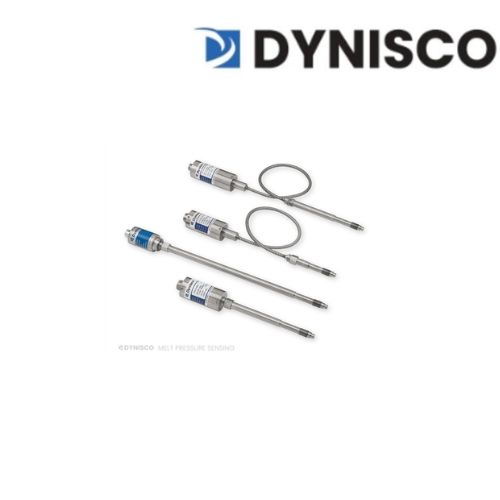

Dynisco PT4624-35MPA-18/18-SIL2 Melt Pressure Transmitter

Xuất sứ: USA

Nhà cung cấp: STC

Hãng sản xuất: Dynisco

Ứng dụng sản phẩm: Đo áp suất nóng chảy, Đo nhiệt độ nóng chảy, Kiểm soát quá trình đùn nhựa, Giám sát máy đùn, Sản xuất màng nhựa, Sản xuất ống nhựa,

Liên hệ tư vấn

Mr Đạt

techsupport@songthanhcong.com

0944750950

DYNISCO PT4624-35MPA-18/18-SIL2 Cảm biến áp suất nóng chảy SIL2 350 bar Việt Nam

Mô tả sản phẩm PT4624-35MPA-18/18-SIL2

Dynisco PT4624-35MPA-18/18-SIL2 là cảm biến truyền áp suất nóng chảy (Melt Pressure Transmitter) thuộc dòng PT46X4, sử dụng tín hiệu ngõ ra 4–20 mA dạng 2 dây, phù hợp kết nối với PLC, DCS và các hệ thống điều khiển công nghiệp. Model có dải đo 0–35 MPa, tương đương 350 bar, với cấu hình thân cứng dài 18 inch và capillary mềm dài 18 inch. Dòng PT46X4 sử dụng strain gauge cầu Wheatstone 4 nhánh kết hợp bộ khuếch đại tích hợp, hỗ trợ hiệu chuẩn shunt nội bộ 80% FSO và khả năng rezero tại chỗ hoặc từ xa. Phiên bản SIL2 phù hợp với các ứng dụng yêu cầu an toàn chức năng trong hệ thống giám sát áp suất nóng chảy. Cảm biến sử dụng ren 1/2-20 UNF, phù hợp lắp đặt trên các vị trí tiêu chuẩn của máy đùn nhựa. (Dynisco)

Tài liệu kỹ thuật PT46X4 Series

Ưu điểm nổi bật PT4624-35MPA-18/18-SIL2

Trang sản phẩm Dynisco PT46X4 Series

Thông số kỹ thuật PT4624-35MPA-18/18-SIL2

Thông số Giá trị
Thương hiệu Dynisco
Model PT4624-35MPA-18/18-SIL2
Loại thiết bị Melt Pressure Transmitter
Ứng dụng đo Áp suất nóng chảy
Dải đo 0–35 MPa
Tương đương 0–350 bar
Tín hiệu ngõ ra 4–20 mA
Kiểu tín hiệu 2 dây
Nguồn cấp 24 VDC
Độ chính xác Tốt hơn ±0,5%
Công nghệ cảm biến Four-arm Wheatstone bridge strain gauge
Shunt calibration 80% FSO
Chiều dài thân cứng 18 inch
Chiều dài capillary 18 inch
Ren lắp đặt 1/2-20 UNF
Vật liệu phần tiếp xúc Stainless steel phủ DyMax®
An toàn chức năng SIL2
Performance Level PL'c'
Kết nối tiêu chuẩn Dynisco 6-pin mating connector
Kết nối hệ thống PLC, DCS và hệ thống điều khiển công nghiệp

Các thông số của PT4624-35MPA-18/18-SIL2 được đối chiếu theo tài liệu PT46X4 của Dynisco. Mã 35MPA tương ứng dải đo 35 MPa, trong khi cấu hình 18/18 thể hiện chiều dài stem và capillary 18 inch. Tài liệu ordering guide của Dynisco cũng xác định 18 inch là chiều dài flexible capillary và các cấu hình stem/capillary thuộc dòng PT46X4. (Dynisco)

Model / phiên bản

  • PT4624-35MPA-18/18-SIL2 – 0–35 MPa / 350 bar, 4–20 mA, SIL2.

  • PT4624-35MPA-6/18-SIL2 – phiên bản thân cứng 6 inch, capillary 18 inch.

  • PT4624-3.5CB-6/18-SIL2 – phiên bản dải 350 bar.

  • PT4624-5M-6/18-SIL2 – phiên bản dải 5.000 psi.

  • PT4624-10M-6/18-SIL2 – phiên bản dải 10.000 psi.

Dòng PT46X4 có nhiều cấu hình áp suất và chiều dài stem/capillary; cần đối chiếu đầy đủ mã trên nameplate khi thay thế cảm biến áp suất Dynisco.

Ứng dụng PT4624-35MPA-18/18-SIL2

PT4624-35MPA-18/18-SIL2 được sử dụng để đo và giám sát áp suất nóng chảy trong các hệ thống gia công polymer.

  • Đo áp suất nóng chảy trên máy đùn nhựa.

  • Máy ép đùn polymer và dây chuyền gia công nhựa.

  • Máy sản xuất film, sheet và ống nhựa.

  • Hệ thống kiểm soát áp suất tại đầu khuôn.

  • Dây chuyền sản xuất sợi polymer và POY.

  • Giám sát áp suất trong các hệ thống gia công vật liệu polymer.

  • Hệ thống PLC/DCS sử dụng tín hiệu 4–20 mA.

  • Các ứng dụng cần cảm biến áp suất SIL2 cho giám sát áp suất nóng chảy. (Dynisco)

Lợi ích khi sử dụng

PT4624-35MPA-18/18-SIL2 cung cấp tín hiệu 4–20 mA để truyền giá trị áp suất nóng chảy đến PLC hoặc DCS. Cấu hình 18 inch stem và 18 inch capillary giúp cảm biến phù hợp với các vị trí lắp đặt yêu cầu chiều dài kết nối lớn hơn. Khả năng rezero và hiệu chuẩn shunt nội bộ hỗ trợ quá trình vận hành, kiểm tra và bảo trì. Thiết kế PT46X4 cùng cấu hình SIL2/PL'c' phù hợp với các ứng dụng giám sát áp suất nóng chảy yêu cầu an toàn chức năng. (Dynisco)
