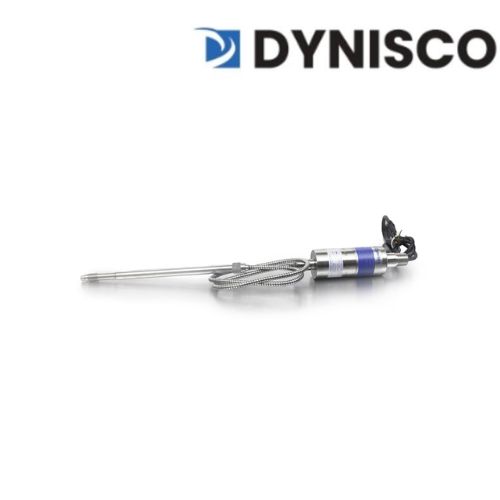

Dynisco 2242EA00P17CEFFACAZZBHTF Cảm biến áp suất nóng chảy Việt Nam

Mô tả sản phẩm 2242EA00P17CEFFACAZZBHTF

Dynisco 2242EA00P17CEFFACAZZBHTF thuộc dòng SPX 2-Series, là bộ truyền áp suất nóng chảy (Melt Pressure Transmitter) dùng để đo áp suất trong các hệ thống gia công nhựa, đặc biệt là máy đùn và các dây chuyền extrusion. Dynisco xác nhận model 2242 thuộc SPX 2-Series, sử dụng ngõ ra 4–20 mA loop-powered, có thể kết nối trực tiếp với PLC, DCS và các thiết bị điều khiển cấp cao. Dòng SPX 2-Series có nhiều tùy chọn về dải áp suất, kết nối quá trình, kết nối điện, HART và cấu hình cảm biến nhiệt độ.

Theo ordering guide chính hãng, cấu hình 2242 sử dụng kết nối quá trình 1/2-20 UNF, có các lựa chọn dải áp suất từ 250 psi đến 30,000 psi; mã 17 tương ứng 1,500 psi / 100 bar / 10 MPa. Tuy nhiên, chuỗi đầy đủ 2242EA00P17CEFFACAZZBHTF không xuất hiện nguyên chuỗi trong tài liệu Dynisco hiện hành mà tôi tìm được, vì vậy các ký tự mở rộng như CEFFACAZZBHTF không nên tự suy diễn thành các tùy chọn riêng khi chưa có bảng ordering guide tương ứng với đúng revision của mã hàng.

Tài liệu kỹ thuật Dynisco SPX 2-Series

Ưu điểm nổi bật 2242EA00P17CEFFACAZZBHTF

Thuộc Dynisco SPX 2-Series – dòng smart pressure transmitter dành cho ứng dụng áp suất nóng chảy.
Ngõ ra chuẩn 4–20 mA loop-powered.
Model 2242 có độ chính xác ±0.25% đối với dải áp suất từ 1,500 psi trở lên và ±0.50% đối với dải dưới 1,500 psi.
Khả năng turndown 6:1.
Có tùy chọn HART cho cấu hình hỗ trợ giao tiếp từ xa.
Có các phiên bản dùng trong môi trường nguy hiểm, bao gồm cấu hình Explosion Proof và ATEX Intrinsically Safe.
Màng cảm biến tiêu chuẩn sử dụng DyMax coated 15-5 PH stainless steel.
Nhiệt độ màng tối đa của model 2242 là 400°C.
Có thể sử dụng trực tiếp với PLC/DCS mà không cần bộ chuyển đổi tín hiệu bên ngoài.

Thông số kỹ thuật 2242EA00P17CEFFACAZZBHTF

Thông số	Giá trị
Hãng	Dynisco
Series	SPX 2-Series
Model	2242
Loại thiết bị	Melt Pressure Transmitter
Ứng dụng	Đo áp suất nóng chảy
Tín hiệu đầu ra	4–20 mA, loop-powered
Nguồn cấp	16–36 VDC; ATEX IS 16–30 VDC
Độ chính xác model 2242	±0.25% với range ≥1,500 psi; ±0.50% với range <1,500 psi
Repeatability	±0.1%
Turndown	6:1
Quá áp	2 × FSO hoặc 35,000 psi, lấy giá trị thấp hơn
Dải áp suất theo mã 17	0–1,500 psi / 0–100 bar / 0–10 MPa
Kết nối quá trình của model 242	1/2-20 UNF
Vật liệu màng tiêu chuẩn	DyMax coated 15-5 PH SST
Nhiệt độ màng tối đa	400°C
Nhiệt độ điện tử	-29 đến +85°C
Load resistance	500 Ω @ 24 VDC; 1,000 Ω @ 36 VDC
Giao tiếp tùy chọn	HART
Ứng dụng	Extruder, máy đùn nhựa, dây chuyền extrusion

Các thông số trên được đối chiếu từ datasheet SPX 2-Series và ordering guide của Dynisco. Riêng cách giải mã toàn bộ hậu tố CEFFACAZZBHTF của mã hàng cụ thể cần đối chiếu với revision/order confirmation của Dynisco để tránh xác định sai cấu hình.

Model / phiên bản

2241 – SPX 2-Series pressure transmitter.
2242 – pressure transmitter cho ứng dụng áp suất nóng chảy, độ chính xác cao hơn so với 2241.
2243 – cấu hình SPX 2-Series khác với 2242 về thiết kế/kết nối.
2244 – phiên bản khác trong SPX 2-Series.
2242EA00P17CEFFACAZZBHTF – mã cấu hình đầy đủ được cung cấp, cần dùng chính xác mã này khi yêu cầu báo giá hoặc thay thế.

Ứng dụng 2242EA00P17CEFFACAZZBHTF

Đo áp suất nhựa nóng chảy trên máy đùn nhựa.
Giám sát áp suất tại die head.
Đo áp suất tại barrel và adapter.
Dây chuyền sản xuất ống nhựa.
Dây chuyền sản xuất màng nhựa.
Sản xuất profile nhựa.
Hệ thống điều khiển áp suất extrusion sử dụng PLC/DCS.

Lợi ích khi sử dụng

Dynisco 2242 cung cấp tín hiệu 4–20 mA dạng loop-powered, thuận tiện đưa trực tiếp về PLC/DCS để giám sát và điều khiển áp suất. Khả năng lựa chọn nhiều dải áp suất và cấu hình kết nối giúp SPX 2-Series phù hợp với nhiều loại máy đùn và điều kiện sản xuất khác nhau.
