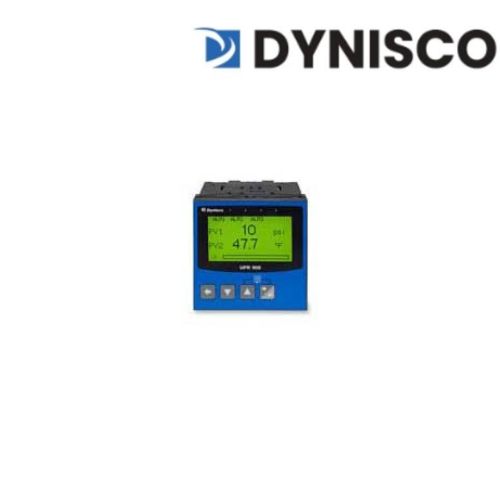

Dynisco UPR900 Bộ hiển thị quá trình áp suất và nhiệt độ Việt Nam

Mô tả sản phẩm UPR900

Dynisco UPR900 là bộ hiển thị quá trình (Process Indicator) dạng 1/4 DIN, được thiết kế để hiển thị và giám sát các thông số quá trình như áp suất, nhiệt độ hoặc chênh áp. Thiết bị có thể sử dụng một hoặc hai ngõ vào tùy cấu hình, cho phép kết hợp hiển thị áp suất nóng chảy và nhiệt độ trên cùng một thiết bị. UPR900 sử dụng màn hình LCD đồ họa kích thước 80 × 160 pixel với đèn nền có khả năng thay đổi màu theo trạng thái cảnh báo. (Dynisco)

UPR900 hỗ trợ nhiều dạng tín hiệu đầu vào như strain gauge, mA, VDC, thermocouple và RTD, đồng thời có tùy chọn ngõ vào thứ hai để đo thêm một biến quá trình hoặc thực hiện đo chênh áp. Thiết bị cung cấp hai cảnh báo có thể gán theo cấu hình tiêu chuẩn và có tùy chọn cảnh báo thứ ba. Ngoài ra, UPR900 có thể cung cấp tín hiệu retransmission analog để truyền giá trị quá trình đến PLC hoặc thiết bị điều khiển khác. (Dynisco)

Thiết bị cũng hỗ trợ các tùy chọn USB, data logging, Modbus RS-485 và Modbus TCP Ethernet, giúp UPR900 có thể được sử dụng trong các hệ thống giám sát và thu thập dữ liệu công nghiệp. Tùy cấu hình đặt hàng, UPR900 có thể tích hợp relay, USB, bộ ghi dữ liệu, giao tiếp truyền thông và nguồn 24 VDC cho transmitter. (Dynisco)

Tài liệu kỹ thuật Dynisco UPR900

Ưu điểm nổi bật UPR900

Process Indicator 1/4 DIN: thiết kế dạng panel, phù hợp lắp đặt trong tủ điều khiển.
Hiển thị áp suất và nhiệt độ: có thể sử dụng cho các thông số quá trình khác tùy loại tín hiệu đầu vào.
Hỗ trợ đo chênh áp: có thể cấu hình ngõ vào thứ hai cho ứng dụng differential pressure.
Màn hình LCD đồ họa: độ phân giải 80 × 160 pixel.
Đèn nền đổi màu: hỗ trợ nhận biết trạng thái cảnh báo trực quan.
Nhiều loại đầu vào: Strain Gauge, mA, VDC, Thermocouple và RTD.
Hai cảnh báo tiêu chuẩn: có thể gán cho các ngõ vào/quá trình theo cấu hình.
Tùy chọn cảnh báo thứ ba: phù hợp với các hệ thống cần nhiều cấp cảnh báo.
Analog retransmission: truyền lại giá trị quá trình đến thiết bị khác.
Data logging: tùy chọn ghi dữ liệu quá trình, setpoint và cảnh báo vào file CSV.
USB: tùy chọn USB để truy cập cấu hình và file dữ liệu.
Modbus RS-485: hỗ trợ giao tiếp Modbus RTU tùy cấu hình.
Modbus TCP Ethernet: hỗ trợ kết nối Ethernet tùy cấu hình.
BlueControl: có thể cấu hình và commissioning bằng phần mềm BlueControl. (Dynisco)

Thông số kỹ thuật UPR900

Thông số	Dynisco UPR900
Thương hiệu	Dynisco
Model	UPR900
Loại thiết bị	Process Indicator
Kiểu lắp đặt	1/4 DIN Panel
Kích thước mặt trước	96 × 96 mm
Chiều sâu phía sau panel	117 mm
Màn hình	Graphical LCD
Độ phân giải màn hình	80 × 160 pixels
Đèn nền	LED, đổi màu theo trạng thái cảnh báo
Số ngõ vào	1 hoặc 2 tùy cấu hình
Ngõ vào	Strain Gauge, mA, VDC, Thermocouple, RTD
Chức năng đo	Pressure, Temperature, Differential Pressure
Alarm	2 alarm tiêu chuẩn, tùy chọn alarm thứ 3
Analog retransmission	Có, tùy cấu hình
USB	Tùy chọn
Data Logger	Tùy chọn
Giao tiếp	Modbus RS-485 hoặc Modbus TCP Ethernet tùy cấu hình
Phần mềm cấu hình	BlueControl
Nguồn AC	100–240 VAC, 50/60 Hz
Nguồn Low Voltage	20–48 VAC hoặc 22–65 VDC tùy cấu hình
Công suất tiêu thụ	Tối đa 15 VA
Nguồn cấp transmitter	24 VDC, tối đa 60 mA
Cấp bảo vệ mặt trước	IP65
Nhiệt độ hoạt động	0 đến 50°C
Nhiệt độ lưu trữ	-20 đến 70°C
Độ ẩm	85% RH, không ngưng tụ
Trọng lượng	Khoảng 650 g

Các tùy chọn như relay, ngõ vào thứ hai, USB, data logger, RS-485, Ethernet và nguồn transmitter phụ thuộc vào mã cấu hình UPR900 cụ thể. (Dynisco)

Model / phiên bản

UPR900 – Bộ hiển thị quá trình 1/4 DIN của Dynisco, dùng để hiển thị áp suất, nhiệt độ hoặc chênh áp.

UPR900 được cấu hình theo mã đặt hàng dạng UPR900-X-X-X-X-X-X-X-X, trong đó các tùy chọn có thể bao gồm nguồn cấp, relay/alarm, data logger, ngõ vào thứ hai, USB, giao tiếp Modbus và nguồn 24 VDC cho transmitter. Vì vậy cần xác định đầy đủ mã cấu hình khi lựa chọn hoặc thay thế thiết bị. (Dynisco)

Ứng dụng UPR900

Dynisco UPR900 phù hợp cho các hệ thống đo và giám sát quá trình trong:

Máy đùn nhựa và hệ thống polymer processing.
Hệ thống đo áp suất nóng chảy.
Giám sát nhiệt độ quá trình.
Đo và hiển thị chênh áp.
Máy ép phun và thiết bị gia công polymer.
Tủ điều khiển công nghiệp.
Hệ thống cần hiển thị đồng thời áp suất và nhiệt độ.
Hệ thống thu thập dữ liệu quá trình.
Hệ thống cần kết nối PLC hoặc hệ thống điều khiển qua Modbus.

Dynisco cho biết UPR900 được sử dụng cùng các cảm biến áp suất và thiết bị đo quá trình để hiển thị, đặt ngưỡng cảnh báo và retransmission tín hiệu đến hệ thống điều khiển cấp cao hơn. (Dynisco)

Lợi ích khi sử dụng

Dynisco UPR900 tích hợp chức năng hiển thị, cảnh báo, retransmission và các tùy chọn truyền thông trong một thiết bị panel 1/4 DIN. Khả năng hỗ trợ nhiều loại tín hiệu đầu vào giúp thiết bị có thể sử dụng với cảm biến áp suất, nhiệt độ và các tín hiệu quá trình khác. Tùy cấu hình, USB và data logger hỗ trợ lưu trữ dữ liệu, trong khi Modbus RS-485 hoặc Modbus TCP giúp kết nối UPR900 với hệ thống điều khiển và giám sát. (Dynisco)
