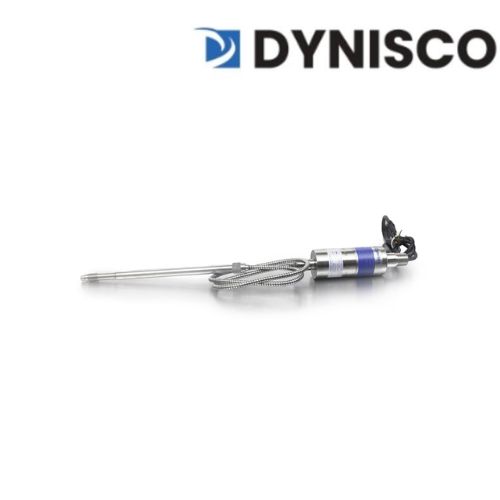

Dynisco 2242EA00P20FEFFBCAZZBHTF Cảm biến áp suất nóng chảy Việt Nam

Mô tả sản phẩm 2242EA00P20FEFFBCAZZBHTF

Dynisco 2242EA00P20FEFFBCAZZBHTF thuộc dòng SPX 2-Series, là bộ truyền áp suất nóng chảy (Melt Pressure Transmitter) dùng trong các hệ thống gia công nhựa, máy đùn và các dây chuyền extrusion. SPX 2-Series sử dụng ngõ ra 4–20 mA loop-powered, cho phép kết nối trực tiếp với PLC, DCS, máy tính và các thiết bị điều khiển cấp cao mà không cần bộ điều hòa tín hiệu bên ngoài. Dynisco cũng cung cấp các cấu hình HART và nhiều lựa chọn kết nối, dải áp suất và chứng nhận cho môi trường nguy hiểm.

Đối với mã 2242EA00P20FEFFBCAZZBHTF, phần mã 2242 xác định model SPX 2242; A là vật liệu màng tiêu chuẩn DyMax coated 15-5 PH stainless steel; 00 là kết nối quá trình 1/2-20 UNF; và P20 tương ứng dải 0–3,000 psi / 0–200 bar / 0–20 MPa theo ordering guide Dynisco. Mã FE trong cấu hình 2242 tương ứng snout dài 12.5 inch (32 cm).

Tài liệu kỹ thuật Dynisco SPX 2-Series

Ưu điểm nổi bật 2242EA00P20FEFFBCAZZBHTF

Thuộc dòng Dynisco SPX 2-Series dành cho đo áp suất trong quá trình polymer processing và extrusion.
Model 2242 có độ chính xác ±0.25% đối với dải áp suất từ 1,500 psi trở lên.
Ngõ ra 4–20 mA loop-powered, phù hợp kết nối PLC/DCS.
Có khả năng cấu hình HART tùy phiên bản.
Dải áp suất của mã P20: 0–3,000 psi, tương đương 0–200 bar / 0–20 MPa.
Kết nối quá trình 1/2-20 UNF.
Màng cảm biến tiêu chuẩn DyMax coated 15-5 PH SST.
Nhiệt độ màng tối đa 400°C đối với model 2242.
Khả năng chịu quá áp 2 × FSO hoặc 35,000 psi, lấy giá trị thấp hơn.
Độ lặp lại ±0.1%.
Rangeability/Turndown 6:1.
SPX 2-Series có các cấu hình được chứng nhận cho môi trường nguy hiểm như ATEX/IECEx Intrinsically Safe, FM/CSA Explosion Proof và SIL 2 cho pressure output tùy cấu hình.

Thông số kỹ thuật 2242EA00P20FEFFBCAZZBHTF

Thông số	Giá trị
Hãng	Dynisco
Series	SPX 2-Series
Model	2242
Loại thiết bị	Melt Pressure Transmitter
Ứng dụng	Đo áp suất nóng chảy
Ngõ ra	4–20 mA loop-powered
Giao tiếp tùy cấu hình	HART
Nguồn cấp tiêu chuẩn	16–36 VDC
Độ chính xác model 2242	±0.25% với range ≥1,500 psi; ±0.50% với range <1,500 psi
Độ lặp lại	±0.1%
Turndown	6:1
Dải áp suất	0–3,000 psi
Tương đương	0–200 bar / 0–20 MPa
Mã dải áp suất	P20
Kết nối quá trình	1/2-20 UNF
Mã process connection	00
Snout	12.5 inch / 32 cm
Mã snout	FE
Flex length	30 inch / 76 cm theo mã FF
Vật liệu màng tiêu chuẩn	DyMax coated 15-5 PH SST
Nhiệt độ màng tối đa	400°C
Nhiệt độ điện tử	-29 đến +85°C
Quá áp	2 × FSO hoặc 35,000 psi, giá trị thấp hơn
Load resistance	500 Ω @ 24 VDC; 1,000 Ω @ 36 VDC
Chứng nhận	Tùy cấu hình đặt hàng

Các thông số trên được đối chiếu với datasheet và ordering guide chính hãng Dynisco. Riêng các nhóm mã mở rộng BCAZZBHTF không nên tự suy diễn thành từng tùy chọn nếu không có đúng revision/order confirmation của Dynisco, vì tài liệu ordering guide hiện hành ghi rõ các cấu hình khác có thể được cung cấp theo yêu cầu nhà máy.

Model / phiên bản

2241 – SPX 2-Series pressure transmitter.
2242 – phiên bản SPX 2-Series có độ chính xác cao, phù hợp đo áp suất nóng chảy.
2243 – phiên bản SPX 2-Series với cấu hình cơ khí khác.
2244 – phiên bản SPX 2-Series khác về dải và cấu hình.
2242EA00P20FEFFBCAZZBHTF – mã cấu hình đầy đủ được cung cấp, trong đó mã P20 xác định dải áp suất 0–3,000 psi theo ordering guide.

Ứng dụng 2242EA00P20FEFFBCAZZBHTF

Đo áp suất nhựa nóng chảy trên máy đùn.
Giám sát áp suất tại die head.
Đo áp suất trong barrel của extruder.
Dây chuyền sản xuất ống nhựa.
Dây chuyền sản xuất màng nhựa.
Sản xuất profile nhựa.
Hệ thống extrusion và polymer processing.
Hệ thống điều khiển áp suất sử dụng PLC hoặc DCS.

Lợi ích khi sử dụng

Dynisco 2242 cung cấp tín hiệu 4–20 mA dạng loop-powered, thuận tiện tích hợp với hệ thống điều khiển công nghiệp. Với dải 0–3,000 psi, model này phù hợp cho các ứng dụng cần giám sát áp suất nóng chảy ở mức cao trên máy đùn và dây chuyền polymer processing. Thiết kế SPX 2-Series cũng cho phép lựa chọn các cấu hình giao tiếp, kết nối và chứng nhận khác nhau theo yêu cầu ứng dụng.
