PT4624-3.5CB-6/18-SIL2 Dynisco 350 bar 4-20 mA SIL2 Melt Pressure Transmitter Việt Nam

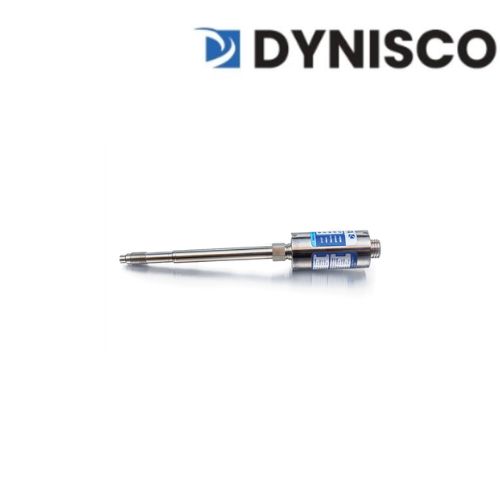

PT4624-3.5CB-6/18-SIL2 Dynisco 350 bar Melt Pressure Transmitter

Xuất sứ: USA

Nhà cung cấp: STC

Hãng sản xuất: Dynisco

Ứng dụng sản phẩm: Đo áp suất nóng chảy, Đo nhiệt độ nóng chảy, Kiểm soát quá trình đùn nhựa, Giám sát máy đùn, Sản xuất màng nhựa, Sản xuất ống nhựa,

Liên hệ tư vấn

Mr Đạt

techsupport@songthanhcong.com

0944750950

Thông tin sản phẩm
Thông số kỹ thuật

DYNISCO PT4624-3.5CB-6/18-SIL2 Cảm biến áp suất nóng chảy SIL2 350 bar Việt Nam

Mô tả sản phẩm PT4624-3.5CB-6/18-SIL2

Dynisco PT4624-3.5CB-6/18-SIL2 là cảm biến truyền áp suất nóng chảy (Melt Pressure Transmitter) thuộc dòng PT46X4, sử dụng tín hiệu ngõ ra 4–20 mA dạng 2 dây, phù hợp kết nối trực tiếp với PLC, DCS và các hệ thống điều khiển công nghiệp. Model này có dải đo 0–350 bar, tương đương khoảng 5.076 psi, với cấu hình thân cứng dài 6 inch và capillary mềm dài 18 inch. Thiết bị sử dụng strain gauge cầu Wheatstone 4 nhánh kết hợp bộ khuếch đại tích hợp, độ chính xác ±0,5% FSO và khả năng hiệu chuẩn shunt nội bộ 80% FSO. Phiên bản SIL2 hỗ trợ yêu cầu an toàn chức năng trong các hệ thống giám sát áp suất nóng chảy. Cấu trúc ren 1/2-20 UNF giúp lắp đặt trên các vị trí tiêu chuẩn của máy đùn nhựa và thiết bị gia công polymer.

Tài liệu kỹ thuật PT46X4 Series

Ưu điểm nổi bật PT4624-3.5CB-6/18-SIL2

Dải đo áp suất 0–350 bar, phù hợp giám sát áp suất nóng chảy trong máy đùn.
Ngõ ra 4–20 mA, 2 dây, thuận tiện kết nối PLC, DCS và bộ điều khiển.
Độ chính xác ±0,5% FSO, độ lặp lại ±0,2% FSO.
Hỗ trợ SIL2 và PL'c' theo tài liệu Dynisco cho dòng PT46X4.
Có khả năng rezero tại chỗ hoặc từ xa thông qua chức năng contact closure.
Hiệu chuẩn shunt nội bộ 80% FSO ±0,5%.
Phần tiếp xúc môi chất sử dụng thép không gỉ 15-5 PH phủ DyMax®.
Nhiệt độ màng cảm biến tối đa 400°C (750°F).
Nhiệt độ vận hành phần điện tử -29 đến 85°C.
Cấu hình 6 inch rigid stem + 18 inch flexible capillary.
Ren lắp đặt 1/2-20 UNF.
Có thể sử dụng trong các ứng dụng đo áp suất nóng chảy yêu cầu tín hiệu analog ổn định và khả năng tích hợp hệ thống an toàn.

Trang sản phẩm Dynisco PT46X4 Series

Thông số kỹ thuật PT4624-3.5CB-6/18-SIL2

Thông số	Giá trị
Thương hiệu	Dynisco
Model	PT4624-3.5CB-6/18-SIL2
Loại thiết bị	Melt Pressure Transmitter
Ứng dụng đo	Áp suất nóng chảy
Dải đo	0–350 bar
Tương đương	Khoảng 5.076 psi
Tín hiệu ngõ ra	4–20 mA
Kiểu tín hiệu	2 dây
Nguồn cấp	14–36 VDC
Độ chính xác	±0,5% FSO, combined error
Độ lặp lại	±0,2% FSO
Công nghệ cảm biến	Four-arm bonded foil Wheatstone bridge strain gauge
Shunt calibration	80% FSO ±0,5%
Điện trở tải	0–1.100 Ω
Khả năng chịu quá áp	2 × FSO hoặc 35.000 psi, giá trị thấp hơn
Chiều dài thân cứng	6 inch / khoảng 15 cm
Chiều dài capillary	18 inch / khoảng 46 cm
Ren lắp đặt	1/2-20 UNF
Vật liệu phần tiếp xúc	15-5 PH stainless steel phủ DyMax®
Nhiệt độ màng cảm biến tối đa	400°C / 750°F
Nhiệt độ phần điện tử	-29 đến 85°C
Chức năng hiệu chuẩn	Internal 80% shunt calibration
Rezero	Tại chỗ và từ xa
An toàn chức năng	SIL2
Performance Level	PL'c'
Kết nối tiêu chuẩn	Dynisco 6-pin mating connector
Thiết bị kết nối	PLC, DCS và hệ thống điều khiển công nghiệp

Các thông số điện, cơ khí và SIL2/PL'c' được đối chiếu theo tài liệu kỹ thuật PT46X4 của Dynisco; riêng dải 3.5CB = 350 bar được xác nhận từ thông tin model PT4624-3.5CB-6/18-SIL2 được cung cấp trong dữ liệu thương mại và hồ sơ sản phẩm.

Datasheet PT46X4 Series Dynisco

Model / phiên bản

PT4624-3.5CB-6/18-SIL2 – 0–350 bar, 4–20 mA, SIL2
PT4624-35MPA-6/18-SIL2 – phiên bản dải 35 MPa
PT4624-5M-6/18-SIL2 – phiên bản dải 5.000 psi
PT4624-10M-6/18-SIL2 – phiên bản dải 10.000 psi

Dòng PT46X4 có nhiều cấu hình áp suất, chiều dài stem/capillary và tùy chọn khác nhau; cần đối chiếu đầy đủ mã trên nameplate khi thay thế thiết bị.

Ứng dụng PT4624-3.5CB-6/18-SIL2

Đo áp suất nóng chảy trên máy đùn nhựa.
Máy ép đùn polymer và dây chuyền gia công nhựa.
Máy sản xuất film, sheet và ống nhựa.
Hệ thống kiểm soát áp suất tại đầu khuôn.
Dây chuyền sản xuất sợi polymer và POY.
Giám sát áp suất trong các hệ thống gia công vật liệu polymer.
Hệ thống điều khiển PLC/DCS yêu cầu tín hiệu 4–20 mA.
Các ứng dụng cần cảm biến áp suất nóng chảy có yêu cầu SIL2/PL'c'. (Dynisco)

Lợi ích khi sử dụng

PT4624-3.5CB-6/18-SIL2 cung cấp tín hiệu 4–20 mA ổn định để truyền áp suất nóng chảy đến PLC hoặc DCS, đồng thời cấu hình 6 inch stem và 18 inch capillary giúp cảm biến phù hợp với nhiều vị trí lắp đặt trên máy đùn. Khả năng rezero tại chỗ hoặc từ xa hỗ trợ quá trình vận hành và bảo trì. Thiết kế PT46X4 với độ chính xác ±0,5% FSO, hiệu chuẩn shunt nội bộ và chứng nhận SIL2/PL'c' đáp ứng các ứng dụng giám sát áp suất cần độ tin cậy và yêu cầu an toàn chức năng.
