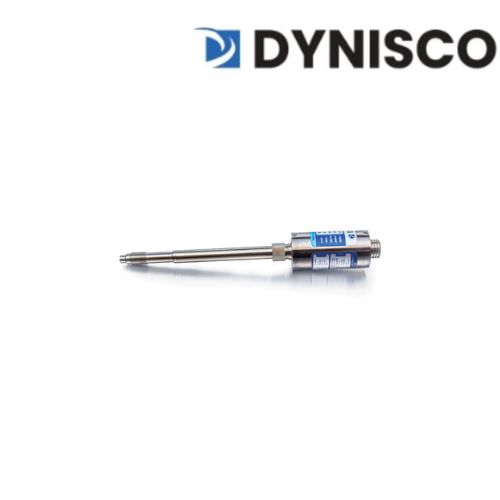

PT410-10M-6 Dynisco 10000 PSI 3.33 mV/V Melt Pressure Transducer

Xuất sứ: USA

Nhà cung cấp: STC

Hãng sản xuất: Dynisco

Ứng dụng sản phẩm: Đo áp suất nóng chảy, Đo nhiệt độ nóng chảy, Kiểm soát quá trình đùn nhựa, Giám sát máy đùn, Sản xuất màng nhựa, Sản xuất ống nhựa,

Liên hệ tư vấn

Mr Đạt

techsupport@songthanhcong.com

0944750950

DYNISCO PT410-10M-6 Cảm biến áp suất nóng chảy 10000 PSI Việt Nam

Mô tả sản phẩm PT410-10M-6

Dynisco PT410-10M-6 là cảm biến áp suất nóng chảy thuộc dòng PT410/412 Alternate Fill Sensors, được thiết kế để đo áp suất trong các hệ thống đùn nhựa và gia công polymer. Model này có dải đo 0–10.000 psi, sử dụng tín hiệu đầu ra chuẩn 3.33 mV/V FSO và cấu hình thân cứng với snout dài 6 inch (15 cm), không có ống capillary mềm. PT410 sử dụng công nghệ strain gauge dạng Wheatstone bridge bốn nhánh, vật liệu làm đầy NaK và màng ngăn Inconel, phù hợp cho các ứng dụng yêu cầu độ chính xác và khả năng chịu nhiệt cao. Dynisco công bố độ chính xác tốt hơn ±0,25% FSO, nhiệt độ màng ngăn có thể lên tới 1.000°F (538°C). Cấu hình PT410-10M-6 sử dụng ren lắp đặt 1/2-20 UNF và đầu nối Bendix 8 chân.

Tài liệu kỹ thuật Dynisco PT410 | PT412

Ưu điểm nổi bật PT410-10M-6

Trang sản phẩm Dynisco PT410 | PT412

Thông số kỹ thuật PT410-10M-6

Thông số PT410-10M-6
Thương hiệu Dynisco
Model PT410-10M-6
Loại thiết bị Melt Pressure Transducer
Ứng dụng Đo áp suất nóng chảy trong đùn nhựa và gia công polymer
Dải đo 0–10.000 psi
Quy đổi Khoảng 0–689,5 bar
Tín hiệu đầu ra 3.33 mV/V FSO ±2%
Độ chính xác Tốt hơn ±0,25% FSO
Công nghệ cảm biến Four-arm bonded foil Wheatstone bridge strain gauge
Vật liệu làm đầy NaK
Màng ngăn Inconel
Nhiệt độ màng ngăn tối đa 1.000°F / 538°C
Nhiệt độ điện tử Tối đa 250°F / 121°C
Hiệu chuẩn shunt 80% FSO ±0,5%
Quá áp 2 × FSO hoặc 35.000 psi, tùy giá trị nào thấp hơn
Ren lắp đặt 1/2-20 UNF
Snout 6 inch / 15 cm
Capillary Không có, thân cứng
Đầu nối Bendix 8 pin
Điện áp kích thích 10 VDC khuyến nghị, 12 VDC tối đa
Điện trở cầu Input tối thiểu 345 Ω; Output 350 Ω ±10%
Zero balance ±5% FSO

Các thông số cấu hình PT410-10M-6 được xác định từ datasheet PT410/412 của Dynisco: 10M = 0–10.000 psi, 6 = snout 6 inch, và PT410 sử dụng đầu ra 3.33 mV/V, đầu nối 8 chân.

Datasheet PT410 | PT412 Dynisco

Model / phiên bản

  • PT410-5C – 0–500 psi

  • PT410-7.5C – 0–750 psi

  • PT410-1M – 0–1.000 psi

  • PT410-1.5M – 0–1.500 psi

  • PT410-3M – 0–3.000 psi

  • PT410-5M – 0–5.000 psi

  • PT410-7.5M – 0–7.500 psi

  • PT410-10M-6 – 0–10.000 psi, snout 6 inch

Trong quy cách đặt hàng PT410/412, mã 10M tương ứng dải 0–10.000 psi; mã 6 tương ứng snout dài 6 inch (15 cm).

Ứng dụng PT410-10M-6

  • Đo áp suất nóng chảy trong máy đùn nhựa.

  • Máy ép đùn polymer và plastic.

  • Hệ thống gia công vật liệu polymer ở nhiệt độ cao.

  • Đo và giám sát áp suất tại đầu khuôn hoặc các vị trí trên dây chuyền extrusion.

  • Hệ thống điều khiển sử dụng tín hiệu cảm biến 3.33 mV/V.

  • Ứng dụng sản xuất nhựa, cao su và các vật liệu polymer.

  • Các quy trình yêu cầu cảm biến áp suất nóng chảy dải cao đến 10.000 psi.

Lợi ích khi sử dụng

PT410-10M-6 cung cấp giải pháp đo áp suất nóng chảy dải cao đến 10.000 psi với tín hiệu 3.33 mV/V tiêu chuẩn, thuận tiện kết nối với các bộ chỉ thị và bộ điều khiển áp suất tương thích. Màng ngăn Inconel và cấu trúc cảm biến strain gauge giúp thiết bị làm việc trong môi trường nhiệt độ cao của quá trình đùn nhựa. Cấu hình snout 6 inch không có capillary mềm phù hợp các vị trí lắp đặt cần thân cảm biến cứng, trong khi chức năng hiệu chuẩn shunt nội bộ hỗ trợ kiểm tra tín hiệu trong quá trình bảo trì. Việc sử dụng NaK thay cho mercury cũng phù hợp với các ứng dụng có yêu cầu về vật liệu làm đầy theo công bố của Dynisco.
