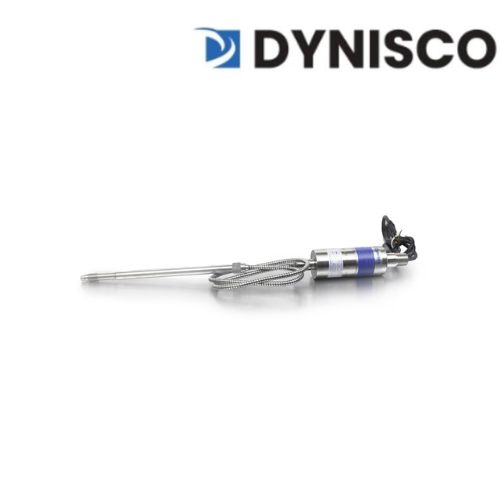

Dynisco 2242NA00P20CEDDACAZZBHTF Cảm biến áp suất nóng chảy Việt Nam

Mô tả sản phẩm 2242NA00P20CEDDACAZZBHTF

Dynisco 2242NA00P20CEDDACAZZBHTF thuộc dòng SPX 2-Series, là bộ truyền áp suất (Smart Pressure Transmitter) dùng cho các ứng dụng đo áp suất trong quá trình gia công polymer, máy đùn nhựa và các dây chuyền extrusion. Dòng SPX 2-Series sử dụng ngõ ra 4–20 mA loop-powered, cho phép kết nối trực tiếp với PLC, DCS, máy tính và các thiết bị điều khiển cấp cao. Dynisco cung cấp model 2242 với nhiều dải áp suất, tùy chọn HART, kết nối quá trình và các cấu hình sử dụng trong môi trường nguy hiểm.

Theo ordering guide chính hãng, model SPX 2242 hỗ trợ dải áp suất từ 250 psi đến 30.000 psi; mã 20 tương ứng 3.000 psi / 200 bar / 20 MPa. Mã sản phẩm người dùng cung cấp có phần P20, trong đó P là đơn vị PSI và 20 là mã dải áp suất 3.000 psi. Do chuỗi đầy đủ 2242NA00P20CEDDACAZZBHTF không được Dynisco công bố nguyên chuỗi trong tài liệu hiện hành, các nhóm hậu tố còn lại cần đối chiếu với order confirmation hoặc revision ordering guide tương ứng, không nên tự suy diễn.

Tài liệu kỹ thuật Dynisco SPX 2-Series

Ưu điểm nổi bật 2242NA00P20CEDDACAZZBHTF

Thuộc Dynisco SPX 2-Series Smart Pressure Transmitter.
Model 2242 có độ chính xác ±0.25% đối với các dải áp suất từ 1.500 psi trở lên.
Ngõ ra 4–20 mA loop-powered.
Hỗ trợ HART tùy cấu hình.
P20 = 3.000 psi / 200 bar / 20 MPa.
Rangeability 6:1 Turndown.
Độ lặp lại ±0.1%.
Khả năng chịu quá áp 2 × FSO hoặc 35.000 psi, lấy giá trị thấp hơn.
Màng cảm biến tiêu chuẩn DyMax coated 15-5 PH stainless steel.
Nhiệt độ màng tối đa đối với model 2242 là 400°C.
Có thể kết nối trực tiếp ngõ ra với PLC, DCS và các thiết bị điều khiển cấp cao.
SPX 2-Series có các cấu hình chứng nhận ATEX/IECEx Intrinsically Safe, FM/CSA Explosion Proof, SIL 2 pressure output và PL'c' relay output tùy cấu hình đặt hàng.

Thông số kỹ thuật 2242NA00P20CEDDACAZZBHTF

Thông số	Giá trị
Hãng	Dynisco
Series	SPX 2-Series
Model	2242
Loại thiết bị	Smart Pressure Transmitter
Ứng dụng	Đo áp suất trong quá trình polymer/extrusion
Ngõ ra	4–20 mA loop-powered
Giao tiếp	HART tùy cấu hình
Nguồn cấp tiêu chuẩn	16–36 VDC
Dải áp suất	0–3.000 psi
Tương đương	0–200 bar / 0–20 MPa
Mã dải áp suất	P20
Độ chính xác model 2242	±0.25% với range ≥1.500 psi
Độ lặp lại	±0.1%
Turndown	6:1
Quá áp	2 × FSO hoặc 35.000 psi, giá trị thấp hơn
Điện trở tải	500 Ω @ 24 VDC; 1.000 Ω @ 36 VDC
Nhiệt độ điện tử	-29 đến +85°C
Nhiệt độ màng tối đa	400°C
Vật liệu màng tiêu chuẩn	DyMax coated 15-5 PH SST
Kết nối quá trình model 2242	1/2-20 UNF hoặc M18 × 1.5 tùy cấu hình
Chứng nhận	Tùy cấu hình đặt hàng

Các thông số về model 2242 và mã dải 20 = 3.000 psi / 200 bar / 20 MPa được đối chiếu trực tiếp với tài liệu SPX 2-Series của Dynisco.

Lưu ý về mã đầy đủ: Dynisco ghi rõ trong ordering guide rằng có các cấu hình khác và cần liên hệ nhà máy để xác nhận. Vì vậy, với 2242NA00P20CEDDACAZZBHTF, không nên tự xác định ý nghĩa của từng nhóm CE, DD, AC, AZZBHTF nếu chưa có tài liệu cấu hình đúng revision của mã hàng.

Model / phiên bản

SPX 2242 – Smart Pressure Transmitter thuộc Dynisco SPX 2-Series.
2242 P20 – cấu hình dải áp suất 0–3.000 psi / 0–200 bar / 0–20 MPa.
2242NA00P20CEDDACAZZBHTF – mã cấu hình đầy đủ được cung cấp cho thiết bị.

Ứng dụng 2242NA00P20CEDDACAZZBHTF

Đo áp suất nhựa nóng chảy trên máy đùn.
Giám sát áp suất tại die head.
Đo áp suất trong barrel của extruder.
Dây chuyền sản xuất ống nhựa.
Dây chuyền sản xuất màng nhựa.
Sản xuất profile nhựa.
Hệ thống extrusion và polymer processing.
Hệ thống điều khiển áp suất sử dụng PLC hoặc DCS.

Lợi ích khi sử dụng

Dynisco 2242 cung cấp tín hiệu 4–20 mA dạng loop-powered, thuận tiện tích hợp vào hệ thống điều khiển công nghiệp. Với dải 0–3.000 psi, cấu hình P20 phù hợp với các ứng dụng cần giám sát áp suất cao trong quá trình gia công polymer và extrusion. Model 2242 cũng hỗ trợ nhiều lựa chọn cấu hình để đáp ứng yêu cầu về giao tiếp, kết nối và môi trường lắp đặt.
