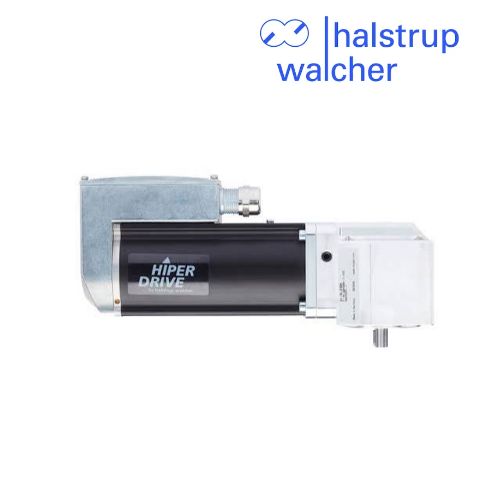

Halstrup-walcher HDA 70 Bộ truyền động định vị HIPERDRIVE Việt Nam

Mô tả sản phẩm HDA 70

Halstrup-walcher HDA 70 là bộ truyền động định vị thuộc dòng HIPERDRIVE, được thiết kế cho các ứng dụng điều chỉnh vị trí trục trong máy móc và dây chuyền tự động hóa công nghiệp. Thiết bị tích hợp động cơ EC, bộ điều khiển và giao tiếp bus công nghiệp, hỗ trợ định vị chính xác các trục điều chỉnh và trục phụ trong máy.

HDA 70 có mô-men xoắn danh định 15 Nm, tốc độ danh định 27 vòng/phút và độ chính xác định vị ±1°. Thiết bị sử dụng nguồn 24 VDC, hỗ trợ nhiều giao thức truyền thông công nghiệp như EtherCAT, EtherNet/IP, PROFIBUS DP và PROFINET. Ngoài phiên bản trục thẳng, HDA 70 còn có tùy chọn hộp số góc để đáp ứng các cách bố trí cơ khí khác nhau. Thiết kế này giúp giảm độ phức tạp của hệ thống dây dẫn và hỗ trợ tích hợp với bộ điều khiển máy. (Trang sản phẩm chính thức)

Tài liệu kỹ thuật HDA 70 (PDF)

Ưu điểm nổi bật HDA 70

Định vị chính xác: độ chính xác định vị ±1° theo thông số nhà sản xuất.
Mô-men xoắn 15 Nm: phù hợp với các cơ cấu điều chỉnh vị trí trong máy công nghiệp.
Động cơ EC bền bỉ: được tích hợp trong hệ thống truyền động HIPERDRIVE.
Hỗ trợ nhiều giao thức bus: EtherCAT, EtherNet/IP, PROFIBUS DP và PROFINET.
Phạm vi định vị rộng: lên đến 32.000 vòng quay, không bị giới hạn cơ khí theo thông số công bố.
Phản hồi trạng thái qua bus: hỗ trợ truy xuất thông tin trạng thái của thiết bị.
Tùy chọn hộp số góc: đáp ứng các yêu cầu bố trí trục theo phương hướng kính.
Cấp bảo vệ IP65: phù hợp với môi trường công nghiệp theo điều kiện bảo vệ được nhà sản xuất công bố.
Tích hợp đơn giản: giao tiếp bus giúp giảm số lượng dây dẫn và đơn giản hóa việc kết nối với hệ thống điều khiển.

Các đặc tính trên được công bố trong tài liệu sản phẩm HDA 70 của Halstrup-walcher. (Nguồn hãng)

Thông số kỹ thuật HDA 70

Thông số	Chi tiết
Thương hiệu	Halstrup-walcher
Model	HDA 70
Dòng sản phẩm	HIPERDRIVE
Loại thiết bị	Bộ truyền động định vị tích hợp
Công suất đầu ra danh định	42 W
Mô-men xoắn danh định	15 Nm
Mô-men giữ	25 Nm
Tốc độ danh định	27 vòng/phút
Nguồn cấp	24 VDC ±15%
Dòng điện danh định	4,8 A
Độ chính xác định vị	±1°
Phạm vi định vị	32.000 vòng quay, không giới hạn cơ khí
Giao tiếp bus	EtherCAT, EtherNet/IP, PROFIBUS DP, PROFINET; RS-485 tùy cấu hình
Kiểu trục	Trục đặc 10 mm có then; tùy chọn trục rỗng 10 mm hoặc 12 mm với hộp số góc
Hộp số góc	Tùy chọn, tỷ số truyền i = 1 theo cấu hình datasheet
Chu kỳ hoạt động	30%, chế độ S3, chu kỳ cơ sở 300 giây
Cấp bảo vệ	IP65
Nhiệt độ môi trường tối đa	45°C
Nhiệt độ lưu trữ	−25 đến 75°C
Cấp cách điện	B (120°C)
Chứng nhận	CE, NRTL

Thông số trục, kết nối và giao tiếp phụ thuộc cấu hình đặt hàng cụ thể. Cần đối chiếu mã cấu hình trước khi thay thế hoặc đặt mua thiết bị. (Datasheet HDA 70)

Model / phiên bản

HDA 70 trục thẳng: trục đặc 10 mm có then, không có hộp số góc.
HDA 70 trục hướng kính: có hộp số góc, tỷ số truyền i = 1; có các kiểu bố trí theo mã đặt hàng.
Phiên bản giao tiếp: EtherCAT, EtherNet/IP, PROFINET, PROFIBUS DP hoặc RS-485 tùy cấu hình.
Tùy chọn trục: trục đặc 10 mm hoặc trục rỗng 10 mm / 12 mm theo cấu hình cơ khí.

Ứng dụng HDA 70

Halstrup-walcher HDA 70 được sử dụng trong máy móc công nghiệp cần điều chỉnh vị trí tự động cho các trục chính hoặc trục phụ. Các ứng dụng tiêu biểu gồm điều chỉnh định dạng máy đóng gói, máy dán nhãn, máy gia công và các dây chuyền tự động hóa có nhiều cơ cấu định vị.

Nhờ tích hợp giao tiếp bus công nghiệp, HDA 70 có thể kết nối với hệ thống điều khiển trung tâm để nhận lệnh định vị và trao đổi trạng thái. Tùy cấu hình, thiết bị có thể kết nối trực tiếp với bộ điều khiển hoặc thông qua Hub phù hợp.

Lợi ích khi sử dụng

HDA 70 giúp tự động hóa quá trình điều chỉnh vị trí, giảm thao tác căn chỉnh thủ công và hỗ trợ rút ngắn thời gian thay đổi định dạng máy. Động cơ, bộ điều khiển và giao tiếp bus được tích hợp trong một thiết bị, góp phần giảm độ phức tạp của hệ thống điện và cơ khí.

Khi lựa chọn HDA 70, cần xác định mô-men tải, tốc độ yêu cầu, kiểu trục, vị trí lắp đặt và giao thức truyền thông của PLC. Việc kiểm tra các thông số này giúp lựa chọn đúng phiên bản và đảm bảo khả năng tích hợp với hệ thống hiện có.
