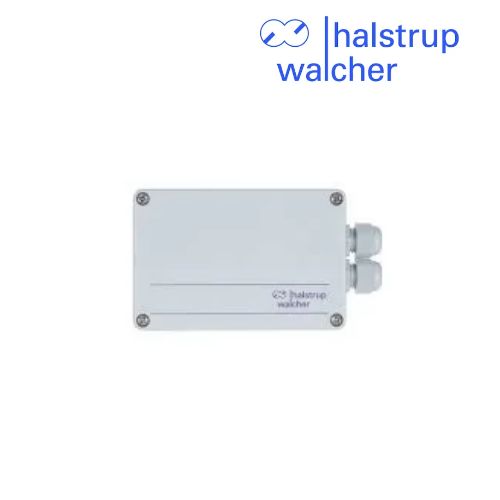

Halstrup-walcher PSE 200 Hệ thống định vị điều khiển tín hiệu analog Việt Nam

Mô tả sản phẩm PSE 200

Halstrup-walcher PSE 200 là hệ thống định vị điện được thiết kế để tự động điều chỉnh vị trí các trục phụ và cơ cấu định vị trong máy móc công nghiệp. Thiết bị tích hợp bộ truyền động và hệ thống điều khiển vòng kín, sử dụng tín hiệu analog để nhận giá trị vị trí đặt. Vị trí thực tế được xác định bằng hệ thống đo tuyệt đối và có thể phản hồi về bộ điều khiển thông qua tín hiệu analog.

PSE 200 hỗ trợ phạm vi định vị lên đến 50 vòng quay và mô-men xoắn danh định tối đa 10 Nm tùy phiên bản. Tín hiệu đặt có thể sử dụng dạng 0–10 V hoặc 4–20 mA; tín hiệu phản hồi vị trí là 0–10 V. Với nguồn cấp 24 VDC, trục đầu ra đặc đường kính 12 mm và cấp bảo vệ IP55, thiết bị phù hợp với nhiều hệ thống điều chỉnh vị trí trong máy đóng gói, máy gia công và dây chuyền tự động hóa. <Cite refs={["turn111581search0","turn111581search2"]}/>

Tài liệu kỹ thuật PSE 200 (PDF)

Ưu điểm nổi bật PSE 200

Điều khiển vị trí bằng tín hiệu analog: nhận giá trị đặt qua tín hiệu 0–10 V hoặc 4–20 mA.
Đo vị trí tuyệt đối: xác định vị trí trục mà không cần dựa hoàn toàn vào việc đếm xung chuyển động.
Phạm vi định vị rộng: hỗ trợ tối đa 50 vòng quay.
Mô-men xoắn đa dạng: có các cấu hình từ 1 Nm đến 10 Nm.
Phản hồi vị trí: xuất tín hiệu analog 0–10 V để giám sát giá trị thực tế.
Tùy chọn tín hiệu cho phép: có thể lựa chọn ngõ vào cho phép định vị nhằm tăng khả năng kiểm soát vận hành.
Trục đầu ra đặc 12 mm: có mặt phẳng trên trục để phù hợp với cơ cấu truyền động tương ứng.
Cấp bảo vệ IP55: hỗ trợ sử dụng trong môi trường máy công nghiệp theo điều kiện quy định của nhà sản xuất.
Tích hợp bộ điều khiển: kết hợp bộ truyền động và điều khiển vòng kín trong một hệ thống, giảm độ phức tạp khi triển khai.

Thông số kỹ thuật PSE 200

Thông số	Chi tiết
Thương hiệu	Halstrup-walcher
Model	PSE 200
Loại thiết bị	Hệ thống định vị điện
Kiểu điều khiển	Tín hiệu analog
Tín hiệu đặt	0–10 V / 4–20 mA
Tín hiệu phản hồi vị trí	0–10 V
Nguồn cấp	24 VDC
Mô-men xoắn danh định	1–10 Nm tùy phiên bản
Tốc độ danh định	Tùy phiên bản, từ 30 vòng/phút đến 0,25 vòng/phút
Phạm vi định vị	Tối đa 50 vòng quay
Độ chính xác định vị	2% phạm vi định vị
Hệ thống đo vị trí	Đo tuyệt đối
Trục đầu ra	Trục đặc 12 mm, có mặt phẳng
Cấp bảo vệ	IP55
Nhiệt độ môi trường	0 đến 50°C theo dữ liệu catalogue
Nhiệt độ lưu trữ	−10 đến 70°C
Khối lượng	Khoảng 900 g
Chứng nhận	CE

Các giá trị mô-men xoắn và tốc độ phụ thuộc cấu hình đặt hàng. Cần đối chiếu datasheet và mã cấu hình cụ thể trước khi lựa chọn thiết bị. <Cite refs={["turn111581search0","turn111581search3"]}/>

Model / phiên bản

PSE 200 có nhiều cấu hình mô-men xoắn và tốc độ khác nhau, bao gồm:

PSE 200/1: mô-men xoắn danh định 1 Nm, tốc độ 30 vòng/phút.
PSE 200/2: mô-men xoắn danh định 5 Nm, tốc độ 5 vòng/phút.
Các cấu hình 10 Nm: có nhiều mức tốc độ danh định, gồm 2; 1; 0,5 và 0,25 vòng/phút.

Khi đặt hàng, cần xác nhận tốc độ, mô-men xoắn, dạng tín hiệu analog và tùy chọn ngõ vào cho phép định vị phù hợp với ứng dụng. <Cite refs={["turn111581search0","turn111581search3"]}/>

Ứng dụng PSE 200

Halstrup-walcher PSE 200 được sử dụng trong các máy cần tự động điều chỉnh vị trí trục hoặc cơ cấu phụ. Những ứng dụng phù hợp gồm máy đóng gói, máy in, máy gia công gỗ, máy chiết rót và các hệ thống máy chuyên dụng cần thay đổi vị trí theo tín hiệu đặt.

Trong hệ thống tự động hóa, PLC hoặc bộ điều khiển analog có thể gửi giá trị vị trí đặt đến PSE 200. Thiết bị điều chỉnh trục đến vị trí yêu cầu và cung cấp tín hiệu phản hồi 0–10 V để hệ thống giám sát giá trị thực tế. Cách điều khiển này phù hợp với các máy sử dụng giao tiếp analog thay vì bus truyền thông số. <Cite refs={["turn111581search2","turn111581search0"]}/>

Lợi ích khi sử dụng

PSE 200 hỗ trợ tự động hóa quá trình điều chỉnh vị trí, giảm thao tác căn chỉnh thủ công và giúp rút ngắn thời gian thay đổi định dạng máy. Hệ thống đo vị trí tuyệt đối và tín hiệu phản hồi analog giúp bộ điều khiển giám sát vị trí trục trong quá trình vận hành.

Việc tích hợp bộ truyền động và điều khiển vòng kín trong cùng thiết bị cũng giúp đơn giản hóa thiết kế hệ thống. Để lựa chọn đúng phiên bản, cần xác định tải cơ khí, mô-men xoắn, tốc độ điều chỉnh, số vòng quay cần thiết và loại tín hiệu analog hiện có của bộ điều khiển.
