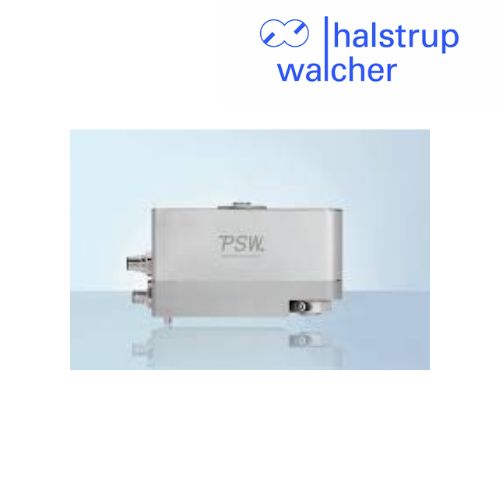

PSW 30x-14 Halstrup-walcher Stainless Steel Positioning System

Xuất sứ: Germany

Nhà cung cấp: STC

Hãng sản xuất: Halstrup-walcher

Ứng dụng sản phẩm: Đo chênh áp qua filter, Giám sát quạt và hệ thống thông gió, Đo áp suất trong ống gió, Kiểm tra lưu lượng khí gián tiếp thông qua ΔP., Kiểm soát chênh áp giữa các phòng

Liên hệ tư vấn

Mr Đạt

techsupport@songthanhcong.com

0944750950



Halstrup-walcher PSW 30x-14 Hệ thống định vị tự động inox IP68 Việt Nam

Mô tả sản phẩm PSW 30x-14

PSW 30x-14 Halstrup-walcher là hệ thống định vị thông minh thuộc dòng Positioning Systems 3-series, được thiết kế để tự động điều chỉnh vị trí trục và thay đổi khổ sản phẩm trong máy công nghiệp. Thiết bị có vỏ bằng thép không gỉ, phù hợp với các ứng dụng yêu cầu khả năng bảo vệ cao khỏi bụi và nước.

Sản phẩm tích hợp động cơ, hộp số, bộ điều khiển và hệ thống đo vị trí tuyệt đối không dùng pin. Bộ mã hóa tuyệt đối giúp xác định vị trí mà không cần chạy về điểm tham chiếu khi thiết lập hoặc thay thế thiết bị. Vị trí được đo trực tiếp tại trục đầu ra với độ chính xác 0,9°, phạm vi định vị 250 vòng quay. PSW 30x-14 sử dụng nguồn 24 VDC và hỗ trợ nhiều giao thức truyền thông công nghiệp để kết nối với PLC. Thiết bị đạt cấp bảo vệ IP68 khi đứng yên và IP66 trong quá trình quay.

Tài liệu kỹ thuật PSW 30x/32x-14

Ưu điểm nổi bật PSW 30x-14

  • Vỏ thép không gỉ: Phù hợp với môi trường công nghiệp yêu cầu khả năng chống ăn mòn và vệ sinh thiết bị.

  • Cấp bảo vệ cao: IP68 khi đứng yên và IP66 khi quay.

  • Định vị tuyệt đối: Không cần pin và không cần chạy về điểm tham chiếu khi thiết lập hoặc thay thế thiết bị.

  • Độ chính xác định vị 0,9°: Đo trực tiếp vị trí tại trục đầu ra.

  • Phạm vi định vị 250 vòng quay: Không bị giới hạn cơ khí trong phạm vi định vị được công bố.

  • Nhiều giao thức truyền thông: Hỗ trợ CANopen, DeviceNet, EtherCAT, EtherNet/IP, IO-Link, Modbus RTU, POWERLINK, PROFINET và Sercos, tùy phiên bản.

  • Giám sát tình trạng vận hành: Theo dõi điện áp nguồn, sai lệch vị trí, mức tiêu thụ điện và mô-men xoắn.

  • Tùy chọn phanh giữ: Có thể lựa chọn phanh tích hợp theo cấu hình.

  • Hỗ trợ bảo vệ cơ cấu: Điều chỉnh mô-men xoắn và nhận biết tình trạng chuyển động bất thường giúp hạn chế quá tải và dừng chuyển động không cần thiết.

Trang sản phẩm chính thức Halstrup-walcher PSW 30x-14

Thông số kỹ thuật PSW 30x-14

Thông số Giá trị
Hãng sản xuất Halstrup-walcher
Dòng sản phẩm PSW 30x-14
Chức năng Hệ thống định vị tự động
Vật liệu vỏ Thép không gỉ
Điện áp cấp 24 VDC ±10%
Mô-men xoắn định mức 1 Nm, 2 Nm hoặc 5 Nm, tùy model
Tốc độ định mức 180 vòng/phút (1 Nm); 90 vòng/phút (2 Nm); 35 vòng/phút (5 Nm)
Mô-men tự giữ khi cấp điện 0,5 Nm; 1 Nm hoặc 2,5 Nm, tương ứng từng model
Độ chính xác định vị 0,9°
Phạm vi định vị 250 vòng quay, không bị giới hạn cơ khí
Trục đầu ra tiêu chuẩn Trục rỗng 14 mm có vòng kẹp
Tùy chọn trục Trục đặc 14 mm
Giao tiếp CANopen, DeviceNet, EtherCAT, EtherNet/IP, IO-Link, Modbus RTU, POWERLINK, PROFINET, Sercos
Cấp bảo vệ IP68 khi đứng yên; IP66 khi quay
Dòng điện định mức 2,5 A
Dòng tiêu thụ bộ điều khiển 0,1 A
Chu kỳ làm việc 20%, chế độ S3, thời gian cơ sở 600 giây tại mô-men định mức
Nhiệt độ môi trường 0 đến 45°C
Nhiệt độ lưu trữ -10 đến 70°C
Lực dọc trục tối đa 20 N
Lực hướng kính tối đa 40 N
Khối lượng Khoảng 2.000 g
Chứng nhận CE; NRTL và STO tùy chọn

Các thông số được tổng hợp từ datasheet chính thức của dòng PSW 30x/32x-14. Cấp bảo vệ IP68 chỉ áp dụng khi thiết bị đứng yên; cần xem xét điều kiện môi trường thực tế và cấu hình kết nối trước khi lựa chọn.

Tài liệu thông số kỹ thuật PSW 30x/32x-14

Model / phiên bản

  • PSW 301-14: Mô-men xoắn định mức 1 Nm, tốc độ định mức 180 vòng/phút.

  • PSW 302-14: Mô-men xoắn định mức 2 Nm, tốc độ định mức 90 vòng/phút.

  • PSW 305-14: Mô-men xoắn định mức 5 Nm, tốc độ định mức 35 vòng/phút.

Các phiên bản có thể khác nhau về giao thức truyền thông, kiểu đầu nối, phanh giữ và chứng nhận. Khi đặt hàng, cần xác định đầy đủ mã cấu hình để bảo đảm thiết bị tương thích với hệ thống điều khiển và cơ cấu truyền động.

Ứng dụng PSW 30x-14

  • Máy đóng gói tự động cần điều chỉnh khổ bao bì.

  • Dây chuyền chiết rót và đóng chai.

  • Máy chế biến thực phẩm cần thiết bị có vỏ thép không gỉ.

  • Cơ cấu vít me và trục phụ cần định vị tự động.

  • Máy công nghiệp hoạt động trong môi trường có yêu cầu bảo vệ cao khỏi bụi và nước.

  • Hệ thống tự động hóa cần kết nối thiết bị định vị với PLC qua mạng công nghiệp.

Lợi ích khi sử dụng

  • Rút ngắn thời gian thay đổi khổ và thiết lập máy.

  • Giảm thao tác điều chỉnh vị trí thủ công.

  • Tăng khả năng lặp lại vị trí trong quá trình sản xuất.

  • Hạn chế nhu cầu sử dụng cảm biến tham chiếu bên ngoài trong các ứng dụng phù hợp.

  • Hỗ trợ giám sát tình trạng truyền động và phát hiện bất thường.

  • Tăng tính linh hoạt khi tích hợp với hệ thống điều khiển công nghiệp.
