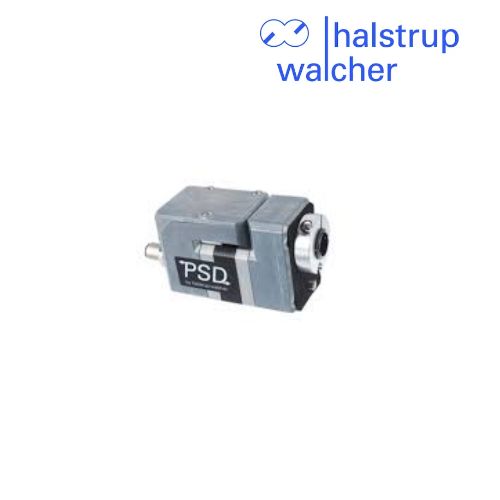

HALSTRUP-WALCHER PSD 49 Bộ truyền động định vị trực tiếp Việt Nam

Mô tả sản phẩm PSD 49

PSD 49 Halstrup-walcher là bộ truyền động định vị trực tiếp (Direct Drive) dạng đứng, tích hợp động cơ bước NEMA 17, bộ điều khiển, giao tiếp truyền thông và hệ thống đo vị trí tuyệt đối không sử dụng pin. Thiết bị được thiết kế cho các ứng dụng điều chỉnh trục máy tự động, đặc biệt là thay đổi định dạng sản phẩm trong máy đóng gói và dây chuyền sản xuất.

Hệ thống đo vị trí tuyệt đối giúp loại bỏ nhu cầu chạy về điểm tham chiếu sau khi khởi động, góp phần giảm thời gian dừng máy. Thiết kế nhỏ gọn và trọng lượng thấp phù hợp với cả các ứng dụng có chuyển động. Thiết bị có tùy chọn hộp số để tăng mô-men xoắn, trục rỗng 8 mm hoặc 14 mm để lắp lên trục máy, cùng nhiều lựa chọn giao tiếp công nghiệp. Tùy cấu hình, PSD 49 hỗ trợ nguồn 24 VDC hoặc 24–48 VDC và cấp bảo vệ IP50 hoặc IP65.

Tài liệu kỹ thuật PSD 49x (PDF)

Ưu điểm nổi bật PSD 49

Thiết kế dạng đứng: Phù hợp với không gian lắp đặt cần bố trí động cơ theo chiều dọc.
Động cơ bước NEMA 17: Tích hợp bộ điều khiển và giao tiếp bus, giảm nhu cầu sử dụng bộ điều khiển bên ngoài.
Đo vị trí tuyệt đối: Không dùng pin và không cần chạy tham chiếu khi khởi động.
Kết cấu nhỏ gọn, nhẹ: Khối lượng tối đa khoảng 0,85 kg; phiên bản không có hộp số khoảng 0,55 kg.
Tùy chọn hộp số: Có thể tăng mô-men xoắn lên đến 1 Nm.
Lắp đặt linh hoạt: Có tùy chọn trục rỗng 8 mm hoặc 14 mm với cơ cấu chống xoay, hỗ trợ lắp trực tiếp lên trục máy.
Nhiều giao thức truyền thông: Hỗ trợ CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK và PROFINET.
Tùy chọn IP65: Có thể lựa chọn cấp bảo vệ phù hợp với điều kiện lắp đặt.

Trang sản phẩm chính thức PSD 49 Halstrup-walcher

Thông số kỹ thuật PSD 49

Thông số	Giá trị
Hãng sản xuất	Halstrup-walcher
Dòng sản phẩm	PSD 49
Loại thiết bị	Bộ truyền động định vị trực tiếp
Kiểu lắp đặt	Dạng đứng
Động cơ	Động cơ bước NEMA 17
Mô-men xoắn định mức	0,25 Nm hoặc 1 Nm, tùy phiên bản
Tốc độ định mức tại 24 VDC	200 vòng/phút ở 0,25 Nm; 50 vòng/phút ở 1 Nm
Tốc độ định mức tại 48 VDC	400 vòng/phút ở 0,25 Nm; 100 vòng/phút ở 1 Nm
Độ chính xác định vị	±1,8° ở 0,25 Nm; ±0,7° ở 1 Nm
Hệ thống đo vị trí	Tuyệt đối, không dùng pin
Phạm vi định vị	4.026 vòng với PSD 490; 986 vòng với PSD 491
Kiểu trục	Trục đặc 5 mm hoặc trục rỗng 8 mm/14 mm, tùy cấu hình
Giao tiếp	CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK, PROFINET
Nguồn cấp	24 VDC ±10% với CANopen; 24–48 VDC ±10% với Industrial Ethernet hoặc IO-Link
Cấp bảo vệ	IP50 hoặc IP65 tùy cấu hình
Hộp số	Tùy chọn, mô-men xoắn lên đến 1 Nm

Thông số dựa trên dữ liệu của nhà sản xuất; tốc độ tối đa phụ thuộc phiên bản và mô-men xoắn tải. Cần xác nhận mã cấu hình trước khi đặt hàng.

Tài liệu kỹ thuật và bản vẽ PSD 49x

Model / phiên bản

PSD 490: Phạm vi định vị 4.026 vòng; có các cấu hình mô-men xoắn, tốc độ và trục đầu ra khác nhau.
PSD 491: Phạm vi định vị 986 vòng; có cấu hình hộp số với mô-men xoắn và tốc độ phù hợp.
Kiểu trục: Trục rỗng 8 mm hoặc 14 mm, hoặc trục đặc 5 mm tùy cấu hình.
Giao tiếp: Lựa chọn CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK hoặc PROFINET.
Cấp bảo vệ: IP50 hoặc IP65 tùy mã đặt hàng.
