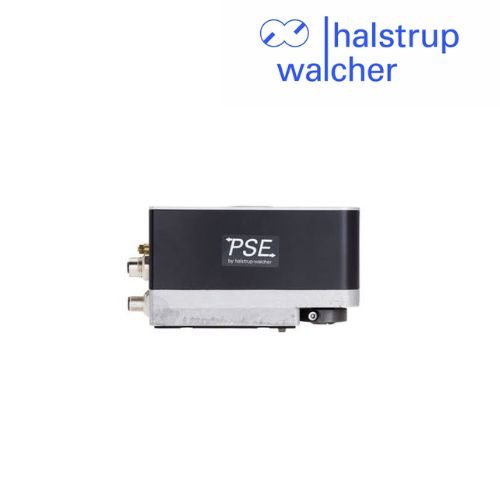

PSE 32x-14 Halstrup-walcher Positioning System for Automatic Format Changeover Việt Nam

PSE 32x-14 Halstrup-walcher Intelligent Positioning System

Xuất sứ: Germany

Nhà cung cấp: STC

Ứng dụng sản phẩm: Máy CNC, Robot công nghiệp, Ngành ô tô, Điện tử, Sản xuất cơ khí, Đóng gói, Xử lý vật liệu, Nhà máy tự động hóa

Liên hệ tư vấn

Mr Đạt

techsupport@songthanhcong.com

0944750950

Thông tin sản phẩm
Thông số kỹ thuật

HALSTRUP-WALCHER PSE 32x-14 Hệ thống định vị tự động thay đổi khổ máy Việt Nam

Mô tả sản phẩm PSE 32x-14

Halstrup-walcher PSE 32x-14 là hệ thống định vị thông minh thuộc dòng Positioning Systems 3-series, được thiết kế để tự động điều chỉnh các trục phụ và trục định vị trong máy công nghiệp, đặc biệt trong các ứng dụng thay đổi khổ máy (automatic format changeover). Thiết bị tích hợp động cơ EC, hộp số, bộ điều khiển và hệ thống đo vị trí trong một cụm truyền động nhỏ gọn, giúp giảm số lượng linh kiện cần lắp đặt và đơn giản hóa việc tích hợp vào hệ thống máy. PSE 32x-14 sử dụng nguồn 24 VDC, trục rỗng đường kính 14 mm và hệ thống đo vị trí tuyệt đối với phạm vi 250 vòng quay. Vị trí được đo trực tiếp tại trục đầu ra, đạt độ chính xác định vị 0,9°. Dòng PSE 32x-14 có các phiên bản mô-men danh định 2 Nm, 5 Nm, 10 Nm và 18 Nm, với tốc độ thay đổi theo phiên bản. Thiết bị hỗ trợ nhiều giao thức truyền thông công nghiệp để kết nối với PLC và hệ thống điều khiển máy.

Tài liệu kỹ thuật PSE 30x/32x-14 – Halstrup-walcher

Ưu điểm nổi bật PSE 32x-14

Tích hợp truyền động và điều khiển: kết hợp động cơ EC, hộp số, bộ điều khiển và hệ thống đo vị trí trong cùng thiết bị.
Định vị chính xác: đo trực tiếp vị trí tại trục đầu ra với độ chính xác 0,9°.
Hệ thống đo tuyệt đối: phạm vi định vị 250 vòng, giúp giảm nhu cầu chạy tìm điểm tham chiếu khi lắp đặt hoặc thay thế trong phạm vi đo.
Trục rỗng 14 mm: có vòng kẹp để lắp trực tiếp lên spindle, giảm nhu cầu sử dụng khớp nối riêng.
Nhiều mức mô-men: có các phiên bản 2 Nm, 5 Nm, 10 Nm và 18 Nm.
Tích hợp hệ thống thuận tiện: hỗ trợ CANopen, PROFIBUS, Modbus RTU, EtherCAT, PROFINET, EtherNet/IP, POWERLINK, Sercos và IO-Link tùy cấu hình.
Giảm tải cho bộ điều khiển trung tâm: bộ điều khiển tích hợp đảm nhiệm chức năng điều khiển định vị tại thiết bị.
Tùy chọn phanh giữ: hỗ trợ giữ vị trí khi ngắt nguồn cấp theo cấu hình được lựa chọn.
Tùy chọn chức năng STO: có thể lựa chọn Safe Torque Off với các giao diện được nhà sản xuất hỗ trợ.
Thiết kế công nghiệp: cấp bảo vệ tiêu chuẩn IP54, có phiên bản IP65 theo yêu cầu.

Trang sản phẩm PSE 32x-14 – Halstrup-walcher

Thông số kỹ thuật PSE 32x-14

Thông số	Giá trị
Thương hiệu	Halstrup-walcher
Model	PSE 32x-14
Loại thiết bị	Intelligent Positioning System
Chức năng	Định vị và điều chỉnh trục tự động
Động cơ	EC motor
Nguồn cấp	24 VDC
Mô-men danh định	2 Nm, 5 Nm, 10 Nm hoặc 18 Nm
Tốc độ danh định	150, 68, 30 hoặc 17 vòng/phút tương ứng với các mức mô-men
Độ chính xác định vị	0,9°
Phạm vi định vị	250 vòng quay
Trục đầu ra	Trục rỗng 14 mm
Lực dọc trục tối đa	20 N
Lực hướng kính tối đa	40 N
Nhiệt độ môi trường	0…45°C
Nhiệt độ lưu trữ	-10…70°C
Cấp bảo vệ	IP54; IP65 theo yêu cầu
Giao tiếp	CANopen, PROFIBUS, DeviceNet, Modbus RTU, EtherCAT, EtherNet/IP, PROFINET, POWERLINK, Sercos, IO-Link tùy cấu hình
Phanh giữ	Tùy chọn
Chức năng STO	Tùy chọn, phụ thuộc giao diện và cấu hình
Chứng nhận	CE/UKCA; NRTL tùy chọn

Các mức mô-men và tốc độ được lấy theo thông số dòng PSE 32x-14. Mã đầy đủ cần được xác định theo mô-men, giao tiếp bus, kiểu kết nối, phanh, chứng nhận và cấp bảo vệ.

Datasheet PSE 30x/32x-14 – Halstrup-walcher

Model / phiên bản

PSE 32x-14 có các phiên bản chính theo mô-men danh định:

PSE 322-14: mô-men danh định 2 Nm, tốc độ danh định 150 vòng/phút.
PSE 325-14: mô-men danh định 5 Nm, tốc độ danh định 68 vòng/phút.
PSE 3210-14: mô-men danh định 10 Nm, tốc độ danh định 30 vòng/phút.
PSE 3218-14: mô-men danh định 18 Nm, tốc độ danh định 17 vòng/phút.

Các phiên bản còn có thể khác nhau về giao tiếp truyền thông, kiểu đầu nối, phanh giữ, chứng nhận và cấp bảo vệ. Khi đặt hàng cần xác nhận mã cấu hình đầy đủ thay vì chỉ dựa vào tên dòng PSE 32x-14.

Ứng dụng PSE 32x-14

Tự động thay đổi khổ máy trong dây chuyền sản xuất.
Điều chỉnh vị trí các trục phụ và trục định vị.
Máy đóng gói và máy bao bì.
Máy in và máy gia công vật liệu.
Điều chỉnh vị trí trong máy chế biến gỗ.
Dây chuyền sản xuất cần thay đổi định dạng sản phẩm.
Hệ thống máy tự động sử dụng PLC thông qua các giao thức truyền thông công nghiệp tương thích.

Lợi ích khi sử dụng

PSE 32x-14 giúp tự động hóa quá trình điều chỉnh vị trí, giảm thao tác thay đổi khổ máy bằng tay và hỗ trợ rút ngắn thời gian chuyển đổi giữa các định dạng sản phẩm. Việc tích hợp động cơ, hộp số, bộ điều khiển và hệ thống đo vị trí giúp đơn giản hóa thiết kế cơ khí và điện. Trục rỗng 14 mm thuận tiện khi lắp trực tiếp lên spindle, còn các giao thức truyền thông đa dạng giúp thiết bị dễ tích hợp vào hệ thống PLC hiện có. Việc lựa chọn mô-men phù hợp với tải cơ khí là yếu tố quan trọng để bảo đảm khả năng định vị và tuổi thọ vận hành.
