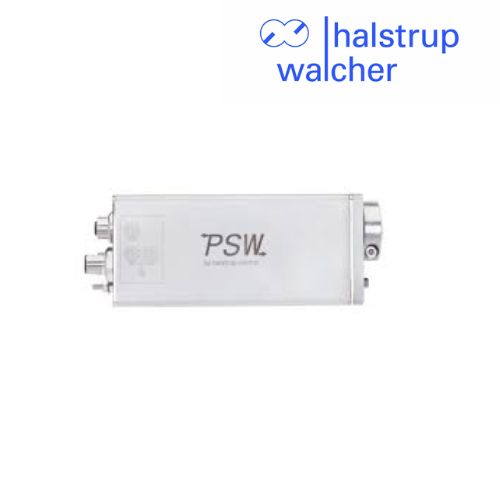

HALSTRUP-WALCHER PSW 33x-14 Hệ thống định vị tự động inox IP68 Việt Nam

Mô tả sản phẩm PSW 33x-14

PSW 33x-14 Halstrup-walcher là hệ thống định vị thông minh được thiết kế để tự động điều chỉnh vị trí các trục phụ và trục định vị trong máy móc công nghiệp. Thiết bị tích hợp động cơ, hộp số, bộ điều khiển và hệ thống đo vị trí tuyệt đối, giúp tự động hóa quá trình thay đổi định dạng sản phẩm và điều chỉnh vị trí trong dây chuyền sản xuất.

Sản phẩm có vỏ bằng thép không gỉ, cấp bảo vệ IP68 khi đứng yên và IP66 trong quá trình quay, phù hợp với các ứng dụng yêu cầu khả năng chống bụi, chống nước và vệ sinh thiết bị. Trục rỗng đường kính 14 mm giúp lắp đặt trực tiếp lên trục máy; tùy chọn trục đặc cũng có sẵn. Thiết bị sử dụng nguồn 24 VDC và hỗ trợ nhiều giao thức truyền thông công nghiệp để kết nối với hệ thống điều khiển.

Tài liệu kỹ thuật PSW 31x/33x-14 (PDF)

Ưu điểm nổi bật PSW 33x-14

Định vị tuyệt đối: Không cần chạy về điểm tham chiếu khi khởi động hoặc thay thế thiết bị.
Vỏ thép không gỉ: Phù hợp với môi trường công nghiệp yêu cầu vệ sinh và khả năng chống nước cao.
Cấp bảo vệ IP68: Bảo vệ khi thiết bị đứng yên; khi quay, cấp bảo vệ được công bố là IP66.
Tích hợp điều khiển: Kết hợp động cơ, hộp số, bộ điều khiển và hệ thống đo vị trí trong một thiết bị.
Giám sát mô-men xoắn: Hỗ trợ hạn chế quá tải và nhận biết sự khác biệt giữa vật cản và bụi bẩn trong quá trình vận hành.
Nhiều giao thức truyền thông: Hỗ trợ CANopen, DeviceNet, EtherCAT, EtherNet/IP, IO-Link, Modbus RTU, POWERLINK, PROFINET và Sercos.
Tùy chọn phanh tích hợp: Có thể lựa chọn theo yêu cầu của ứng dụng.

Trang sản phẩm chính thức PSW 33x-14 Halstrup-walcher

Thông số kỹ thuật PSW 33x-14

Thông số	Giá trị
Hãng sản xuất	Halstrup-walcher
Dòng sản phẩm	PSW 33x-14
Loại thiết bị	Hệ thống định vị thông minh
Vật liệu vỏ	Thép không gỉ
Nguồn cấp	24 VDC ±10%
Mô-men xoắn định mức	2 Nm hoặc 5 Nm, tùy model
Tốc độ định mức	125 vòng/phút với PSW 332-14; 50 vòng/phút với PSW 335-14
Độ chính xác định vị	0,9° tại trục đầu ra
Phạm vi định vị	250 vòng quay, không giới hạn cơ khí
Kiểu trục	Trục rỗng 14 mm hoặc trục đặc 14 mm
Giao tiếp	CANopen, DeviceNet, EtherCAT, EtherNet/IP, IO-Link, Modbus RTU, POWERLINK, PROFINET, Sercos
Cấp bảo vệ	IP68 khi đứng yên; IP66 khi quay
Phanh	Tùy chọn
Chu kỳ hoạt động	S3, 20% tại mô-men xoắn định mức
Nhiệt độ môi trường	0 đến 45°C

Thông số dựa trên tài liệu kỹ thuật chính thức của dòng PSW 31x/33x-14; cần đối chiếu mã đặt hàng và giao tiếp cụ thể trước khi lựa chọn thiết bị.

Tải datasheet và bản vẽ kỹ thuật PSW 31x/33x-14

Model / phiên bản

PSW 332-14: Mô-men xoắn định mức 2 Nm, tốc độ định mức 125 vòng/phút.
PSW 335-14: Mô-men xoắn định mức 5 Nm, tốc độ định mức 50 vòng/phút.
Có thể lựa chọn trục rỗng hoặc trục đặc 14 mm.
Có các tùy chọn giao tiếp truyền thông, phanh tích hợp và chứng nhận theo cấu hình đặt hàng.

Ứng dụng PSW 33x-14

Máy đóng gói và dây chuyền sản xuất tự động.
Máy chiết rót, đóng chai và thiết bị chế biến.
Máy gia công gỗ và máy móc công nghiệp.
Hệ thống điều chỉnh vị trí trục phụ, trục vít me và cơ cấu định vị.
Máy cần thay đổi định dạng sản phẩm tự động.
Thiết bị trong môi trường cần vỏ thép không gỉ và khả năng chống nước cao.

Lợi ích khi sử dụng

Tự động hóa quá trình điều chỉnh vị trí, giảm thao tác thủ công.
Rút ngắn thời gian chuyển đổi định dạng sản phẩm.
Giảm nhu cầu sử dụng động cơ, bộ điều khiển và cảm biến vị trí rời.
Tăng khả năng giám sát trạng thái vận hành và phát hiện bất thường.
Dễ tích hợp với PLC và hệ thống điều khiển thông qua các giao thức công nghiệp được hỗ trợ.
Hỗ trợ nâng cao tính ổn định và khả năng lặp lại của quy trình định vị.
