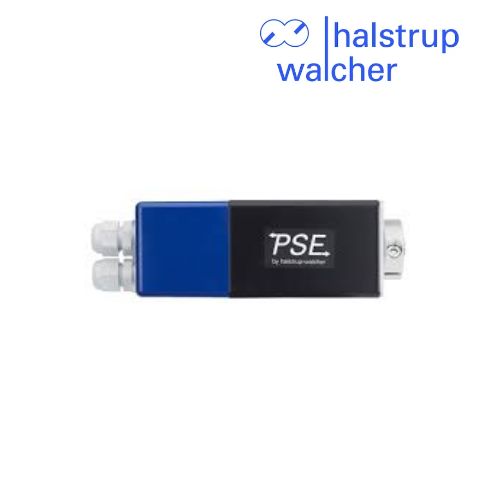

Halstrup-walcher PSE 21x-8 Hệ thống định vị trục công nghiệp Việt Nam

Mô tả sản phẩm PSE 21x-8

Halstrup-walcher PSE 21x-8 là hệ thống định vị điện nhỏ gọn, được thiết kế để tự động điều chỉnh các trục phụ và trục định vị trong máy móc công nghiệp. Thiết bị tích hợp động cơ DC, hộp số, bộ điều khiển và hệ thống đo vị trí, giúp thực hiện định vị mà không cần bộ điều khiển công suất bên ngoài hoặc công tắc hành trình riêng trong cấu hình tiêu chuẩn.

PSE 21x-8 hỗ trợ giao tiếp CANopen, DeviceNet và Modbus RTU, cho phép kết nối với bộ điều khiển trung tâm trong hệ thống tự động hóa. Thiết bị có độ chính xác định vị 0,9° tại trục đầu ra, sử dụng nguồn 24 VDC và có các phiên bản mô-men xoắn 1 Nm hoặc 2 Nm. Thiết kế nhỏ gọn, kết nối điện có thể xoay theo các vị trí lắp đặt khác nhau, giúp thiết bị phù hợp với các ứng dụng thay đổi định dạng máy và điều chỉnh vị trí tự động.

Tài liệu kỹ thuật PSE 21x/23x-8 (PDF)

Ưu điểm nổi bật PSE 21x-8

Thiết kế nhỏ gọn: phù hợp với các vị trí lắp đặt hạn chế không gian.
Tích hợp điều khiển: kết hợp động cơ DC, hộp số, bộ điều khiển và hệ thống đo vị trí.
Độ chính xác định vị 0,9°: đo vị trí trực tiếp tại trục đầu ra.
Giao tiếp công nghiệp: hỗ trợ CANopen, DeviceNet và Modbus RTU.
Hai mức mô-men xoắn cơ bản: PSE 211-8 đạt 1 Nm; PSE 212-8 đạt 2 Nm.
Tùy chọn đo vị trí tuyệt đối: phiên bản đa vòng có phạm vi đo 64 vòng quay.
Trục đầu ra linh hoạt: có thể lựa chọn trục đặc 8 mm hoặc trục rỗng 8 mm với vòng kẹp.
Đấu nối linh hoạt: vị trí đầu nối có thể điều chỉnh theo từng bước 90°.
Nguồn cấp riêng biệt: nguồn cho bộ điều khiển và phần công suất có thể tách riêng, hỗ trợ chức năng ngắt nguồn công suất mà vẫn duy trì giao tiếp điều khiển.
Cấp bảo vệ IP54: phù hợp với các ứng dụng máy công nghiệp trong điều kiện môi trường thích hợp.

Thông số kỹ thuật PSE 21x-8

Thông số	Chi tiết
Thương hiệu	Halstrup-walcher
Model	PSE 21x-8
Loại thiết bị	Hệ thống định vị điện
Động cơ	Động cơ DC
Nguồn cấp	24 VDC ±10%
Mô-men xoắn danh định	1 Nm hoặc 2 Nm
Tốc độ danh định	40 vòng/phút hoặc 20 vòng/phút tùy phiên bản
Độ chính xác định vị	0,9° tại trục đầu ra
Giao tiếp bus	CANopen, DeviceNet, Modbus RTU
Trục đầu ra	Trục đặc 8 mm hoặc trục rỗng 8 mm
Phạm vi định vị	Không giới hạn với hệ đo bán tuyệt đối; 64 vòng với hệ đo tuyệt đối
Dòng điện danh định	0,7 A theo datasheet
Dòng điện phần điều khiển	0,1 A theo datasheet
Chu kỳ hoạt động	30%, chu kỳ cơ sở 300 giây
Cấp bảo vệ	IP54
Nhiệt độ môi trường	0 đến 45°C
Nhiệt độ lưu trữ	−10 đến 70°C
Khả năng chịu tải hướng kính tối đa	40 N
Khả năng chịu tải dọc trục tối đa	20 N
Khối lượng	Khoảng 500 g
Chứng nhận	CE

Các thông số có thể thay đổi theo phiên bản và cấu hình đặt hàng; cần xác nhận đúng mã thiết bị trước khi thay thế hoặc tích hợp.

Model / phiên bản

PSE 211-8: mô-men xoắn danh định 1 Nm, tốc độ 40 vòng/phút.
PSE 212-8: mô-men xoắn danh định 2 Nm, tốc độ 20 vòng/phút.
Trục đặc 8 mm: kết nối cơ khí bằng trục đặc.
Trục rỗng 8 mm: có vòng kẹp để lắp lên trục máy.
Hệ đo bán tuyệt đối: phạm vi định vị không giới hạn theo thông số nhà sản xuất.
Hệ đo tuyệt đối: phạm vi đo 64 vòng quay.
Giao tiếp: CANopen, DeviceNet hoặc Modbus RTU tùy cấu hình.

Ứng dụng PSE 21x-8

Halstrup-walcher PSE 21x-8 được sử dụng trong các máy công nghiệp cần điều chỉnh vị trí trục tự động với mô-men xoắn nhỏ. Những ứng dụng phù hợp gồm máy đóng gói, máy in, máy gia công, máy chế biến và các dây chuyền sản xuất có cơ cấu điều chỉnh định dạng.

Thiết bị có thể kết nối với PLC hoặc bộ điều khiển thông qua CANopen, DeviceNet hoặc Modbus RTU để nhận giá trị vị trí đặt và gửi thông tin vị trí thực tế. Tùy cấu hình, người thiết kế có thể lựa chọn trục đặc hoặc trục rỗng để phù hợp với kết cấu cơ khí của máy.

Lợi ích khi sử dụng

PSE 21x-8 giúp tự động hóa quá trình điều chỉnh vị trí, giảm thao tác căn chỉnh bằng tay và hỗ trợ rút ngắn thời gian thay đổi định dạng máy. Việc tích hợp động cơ, hộp số và bộ điều khiển trong một thiết bị giúp giảm số lượng thành phần cần bố trí trong hệ thống.

Thiết kế nhỏ gọn cùng các tùy chọn trục và giao tiếp bus giúp việc tích hợp linh hoạt hơn. Khi lựa chọn thiết bị, cần xác định mô-men tải, tốc độ yêu cầu, kiểu trục, giao thức PLC và phạm vi định vị để chọn đúng phiên bản.
