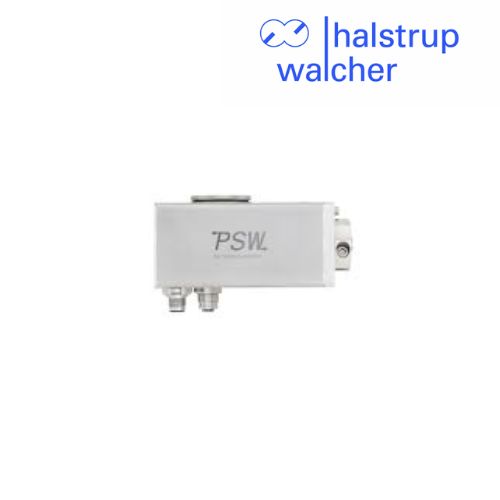

Halstrup-walcher PSW 31x-8 Hệ thống định vị tự động inox IP68 Việt Nam

Mô tả sản phẩm PSW 31x-8

PSW 31x-8 Halstrup-walcher là hệ thống định vị thông minh bằng thép không gỉ, được thiết kế để tự động điều chỉnh vị trí trục và thay đổi khổ sản phẩm trong máy công nghiệp. Thiết bị tích hợp động cơ EC, hộp số, bộ điều khiển và hệ thống đo vị trí tuyệt đối trong một cụm truyền động nhỏ gọn, giúp giảm nhu cầu sử dụng các linh kiện điều khiển bên ngoài.

Sản phẩm sử dụng nguồn 24 VDC, có độ chính xác định vị 0,9° và phạm vi định vị 250 vòng quay không bị giới hạn cơ khí. Hệ thống đo vị trí tuyệt đối không dùng pin, giúp loại bỏ nhu cầu chạy về điểm tham chiếu khi thiết lập hoặc thay thế thiết bị. PSW 31x-8 có trục rỗng 8 mm với vòng kẹp, đồng thời hỗ trợ nhiều giao thức truyền thông công nghiệp để kết nối với PLC. Thiết bị đạt cấp bảo vệ IP68 khi đứng yên và IP66 trong quá trình quay, phù hợp với các ứng dụng cần khả năng bảo vệ cao khỏi bụi và nước.

Tài liệu kỹ thuật PSW 31x-8

Ưu điểm nổi bật PSW 31x-8

  • Vỏ thép không gỉ: Phù hợp với môi trường công nghiệp yêu cầu khả năng chống ăn mòn và vệ sinh thiết bị.

  • Cấp bảo vệ cao: IP68 khi đứng yên và IP66 trong quá trình quay.

  • Định vị tuyệt đối: Không cần pin và không cần chạy về điểm tham chiếu khi thiết lập hoặc thay thế thiết bị.

  • Độ chính xác 0,9°: Đo trực tiếp vị trí tại trục đầu ra.

  • Ba mức mô-men xoắn: Các phiên bản 1 Nm, 2 Nm và 5 Nm đáp ứng những yêu cầu tải khác nhau.

  • Giao tiếp công nghiệp đa dạng: Hỗ trợ CANopen, DeviceNet, EtherCAT, EtherNet/IP, IO-Link, Modbus RTU, POWERLINK, PROFINET và Sercos, tùy phiên bản.

  • Giám sát tình trạng vận hành: Theo dõi điện áp nguồn, sai lệch vị trí, mức tiêu thụ điện và mô-men xoắn.

  • Tùy chọn trục đặc: Có thể lựa chọn phiên bản trục đặc 8 mm thay cho trục rỗng.

  • Hỗ trợ bảo vệ cơ cấu: Điều chỉnh mô-men xoắn giúp hạn chế quá tải và dừng chuyển động không cần thiết.

Trang sản phẩm chính thức Halstrup-walcher PSW 31x-8

Thông số kỹ thuật PSW 31x-8

Thông số Giá trị
Hãng sản xuất Halstrup-walcher
Dòng sản phẩm PSW 31x-8
Chức năng Hệ thống định vị tự động
Vật liệu vỏ Thép không gỉ
Điện áp cấp 24 VDC ±10%
Mô-men xoắn định mức 1 Nm, 2 Nm hoặc 5 Nm, tùy model
Tốc độ định mức 180 vòng/phút (1 Nm); 100 vòng/phút (2 Nm); 35 vòng/phút (5 Nm)
Mô-men giữ khi cấp điện 0,5 Nm; 1 Nm hoặc 2,5 Nm, tương ứng từng model
Độ chính xác định vị 0,9°
Phạm vi định vị 250 vòng quay, không bị giới hạn cơ khí
Trục đầu ra Trục rỗng 8 mm có vòng kẹp hoặc trục đặc 8 mm
Giao tiếp CANopen, DeviceNet, EtherCAT, EtherNet/IP, IO-Link, Modbus RTU, POWERLINK, PROFINET, Sercos
Cấp bảo vệ IP68 khi đứng yên; IP66 khi quay
Dòng điện định mức 2,3 A
Dòng tiêu thụ bộ điều khiển 0,1 A
Chu kỳ làm việc 20%, chế độ S3, thời gian cơ sở 600 giây tại mô-men định mức
Nhiệt độ môi trường 0 đến 45°C
Nhiệt độ lưu trữ -10 đến 70°C
Lực dọc trục tối đa 20 N
Lực hướng kính tối đa 40 N
Khối lượng Khoảng 950 g
Chứng nhận CE/UKCA; NRTL và STO tùy chọn

Thông số được tổng hợp từ datasheet chính thức của nhà sản xuất. Cần xác nhận giao thức truyền thông, kiểu trục và tùy chọn an toàn theo mã cấu hình đặt hàng cụ thể.

Tài liệu thông số kỹ thuật PSW 31x-8

Model / phiên bản

  • PSW 311-8: Mô-men xoắn định mức 1 Nm, tốc độ định mức 180 vòng/phút.

  • PSW 312-8: Mô-men xoắn định mức 2 Nm, tốc độ định mức 100 vòng/phút.

  • PSW 315-8: Mô-men xoắn định mức 5 Nm, tốc độ định mức 35 vòng/phút.

  • Phiên bản trục đặc 8 mm: Có thể lựa chọn theo cấu hình sản phẩm.

Các phiên bản khác nhau về mô-men xoắn, tốc độ và chiều dài lắp đặt. Mã đặt hàng hoàn chỉnh còn phụ thuộc giao thức truyền thông, kiểu đầu nối và tùy chọn chứng nhận an toàn.

Ứng dụng PSW 31x-8

  • Máy đóng gói tự động cần điều chỉnh khổ bao bì.

  • Dây chuyền chiết rót và đóng chai.

  • Máy chế biến thực phẩm yêu cầu thiết bị có vỏ thép không gỉ.

  • Cơ cấu vít me và trục phụ cần định vị tự động.

  • Máy công nghiệp hoạt động trong môi trường có yêu cầu bảo vệ cao khỏi bụi và nước.

  • Hệ thống tự động hóa cần kết nối bộ định vị với PLC qua mạng công nghiệp.

Lợi ích khi sử dụng

  • Rút ngắn thời gian thay đổi khổ và thiết lập máy.

  • Giảm thao tác điều chỉnh vị trí thủ công.

  • Tăng khả năng lặp lại vị trí trong quá trình sản xuất.

  • Hạn chế nhu cầu sử dụng cảm biến tham chiếu bên ngoài trong các ứng dụng phù hợp.

  • Hỗ trợ giám sát tình trạng truyền động và phát hiện bất thường.

  • Tăng tính linh hoạt khi tích hợp với hệ thống điều khiển công nghiệp.
