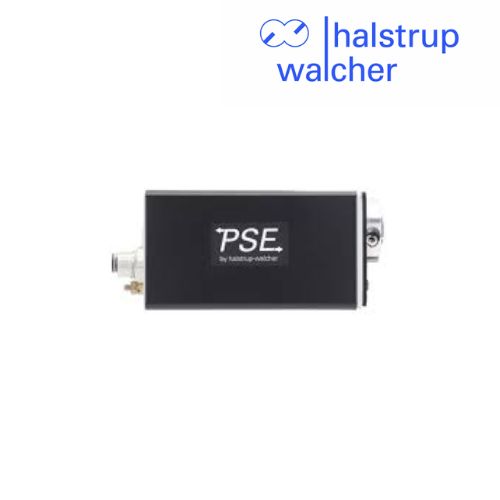

PSE 33x-14 Halstrup-walcher Intelligent Positioning System

Xuất sứ: Germany

Nhà cung cấp: STC

Hãng sản xuất: Halstrup-walcher

Ứng dụng sản phẩm: Đo chênh áp qua filter, Giám sát quạt và hệ thống thông gió, Đo áp suất trong ống gió, Kiểm tra lưu lượng khí gián tiếp thông qua ΔP., Kiểm soát chênh áp giữa các phòng

Liên hệ tư vấn

Mr Đạt

techsupport@songthanhcong.com

0944750950



Halstrup-walcher PSE 33x-14 Hệ thống định vị tự động thay đổi khổ máy Việt Nam

Mô tả sản phẩm PSE 33x-14

PSE 33x-14 Halstrup-walcher là hệ thống định vị thông minh được thiết kế để tự động điều chỉnh vị trí các trục phụ và trục định vị trong máy công nghiệp. Thiết bị tích hợp động cơ EC, hộp số, bộ điều khiển và hệ thống đo vị trí trong một cụm nhỏ gọn, giúp đơn giản hóa thiết kế cơ khí và hệ thống điều khiển máy.

Sản phẩm phù hợp với các dây chuyền cần thay đổi khổ sản phẩm hoặc điều chỉnh vị trí làm việc thường xuyên. Hệ thống đo vị trí tuyệt đối cho phép định vị trong phạm vi 250 vòng quay mà không cần thực hiện chu trình chạy về điểm tham chiếu mỗi lần khởi động trong phạm vi này. Vị trí được đo trực tiếp tại trục đầu ra, với độ chính xác định vị 0,9°. Thiết bị hỗ trợ nhiều giao thức truyền thông công nghiệp để kết nối với bộ điều khiển máy PLC.

Tài liệu kỹ thuật PSE 3310/3325-14

Ưu điểm nổi bật PSE 33x-14

Trang sản phẩm chính thức Halstrup-walcher PSE 33x-14

Thông số kỹ thuật PSE 33x-14

Thông số Giá trị
Hãng sản xuất Halstrup-walcher
Dòng sản phẩm PSE 33x-14
Chức năng Hệ thống định vị tự động
Động cơ Động cơ EC tích hợp
Mô-men xoắn định mức 5 Nm, 10 Nm hoặc 25 Nm tùy model
Tốc độ định mức 68 vòng/phút với bản 5 Nm; 25 vòng/phút với bản 10 Nm; 10 vòng/phút với bản 25 Nm
Điện áp cấp 24 VDC ±10%
Độ chính xác định vị 0,9°
Phạm vi định vị 250 vòng quay
Trục đầu ra Trục rỗng 14 mm có vòng kẹp; có thể dùng bạc giảm phù hợp
Giao tiếp CANopen, DeviceNet, EtherCAT, EtherNet/IP, IO-Link, Modbus RTU, POWERLINK, PROFINET, Sercos
Cấp bảo vệ IP54; IP65 theo yêu cầu
Nhiệt độ môi trường 0 đến 45°C đối với model PSE 3310/3325-14
Chu kỳ làm việc 30%, chế độ S3 đối với model PSE 3310/3325-14
Tùy chọn Phanh giữ, chức năng STO và các tùy chọn kết nối theo cấu hình

Thông số mô-men xoắn, tốc độ và một số tính năng phụ thuộc vào model cụ thể. Trong dòng PSE 33x-14, các phiên bản tiêu biểu gồm PSE 335-14 (5 Nm), PSE 3310-14 (10 Nm) và PSE 3325-14 (25 Nm).

Tài liệu thông số kỹ thuật PSE 3310/3325-14

Model / phiên bản

  • PSE 335-14: Mô-men xoắn định mức 5 Nm, tốc độ định mức 68 vòng/phút.

  • PSE 3310-14: Mô-men xoắn định mức 10 Nm, tốc độ định mức 25 vòng/phút.

  • PSE 3325-14: Mô-men xoắn định mức 25 Nm, tốc độ định mức 10 vòng/phút.

Mã đặt hàng hoàn chỉnh còn phụ thuộc vào giao thức truyền thông, kiểu kết nối, phanh, chứng nhận và cấp bảo vệ. Cần xác nhận mã cấu hình cụ thể trước khi đặt hàng.

Ứng dụng PSE 33x-14

  • Máy đóng gói tự động cần thay đổi khổ bao bì.

  • Máy chế biến gỗ cần điều chỉnh vị trí các trục phụ.

  • Dây chuyền chiết rót và đóng chai.

  • Máy sản xuất có cơ cấu vít me cần điều chỉnh vị trí tự động.

  • Máy công nghiệp cần đồng bộ vị trí qua PLC và mạng truyền thông.

  • Hệ thống tự động hóa cần lưu vị trí và lặp lại các thiết lập định dạng sản phẩm.

Lợi ích khi sử dụng

  • Rút ngắn thời gian thay đổi định dạng sản phẩm.

  • Giảm thao tác điều chỉnh thủ công và thời gian thiết lập máy.

  • Tăng khả năng lặp lại vị trí trong quá trình vận hành.

  • Đơn giản hóa kết cấu truyền động và đấu nối điều khiển.

  • Hỗ trợ tích hợp với hệ thống PLC hiện có thông qua giao thức tương thích.
