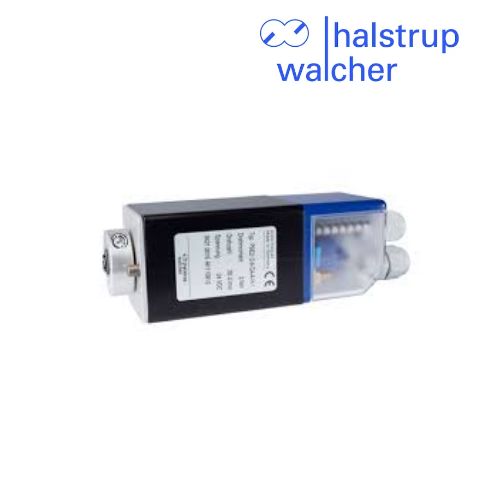

Halstrup-walcher PSE 23x-8 Hệ thống định vị trục công nghiệp Việt Nam

Mô tả sản phẩm PSE 23x-8

Halstrup-walcher PSE 23x-8 là hệ thống định vị điện nhỏ gọn, được thiết kế để tự động điều chỉnh các trục phụ và trục định vị trong máy móc công nghiệp. Thiết bị tích hợp động cơ DC, hộp số, bộ điều khiển, hệ thống đo vị trí và giao tiếp bus công nghiệp. Nhờ cấu trúc tích hợp, PSE 23x-8 giúp giảm nhu cầu sử dụng bộ công suất bên ngoài, công tắc tiệm cận và công tắc hành trình riêng.

Dòng sản phẩm này có hai phiên bản chính: PSE 231-8 với mô-men xoắn danh định 1 Nm và tốc độ 80 vòng/phút; PSE 232-8 với mô-men xoắn 2 Nm và tốc độ 40 vòng/phút. Thiết bị sử dụng nguồn 24 VDC, hỗ trợ CANopen, DeviceNet hoặc Modbus RTU và đạt độ chính xác định vị 0,9° khi đo trực tiếp tại trục đầu ra. Tùy chọn hệ thống đo tuyệt đối 64 vòng quay giúp hạn chế nhu cầu chạy về vị trí tham chiếu khi khởi động.

Tài liệu kỹ thuật PSE 21x/23x-8 (PDF)

Ưu điểm nổi bật PSE 23x-8

Thiết kế nhỏ gọn: phù hợp với các cơ cấu định vị có không gian lắp đặt hạn chế.
Tích hợp truyền động và điều khiển: bao gồm động cơ DC, hộp số, bộ điều khiển và hệ thống đo vị trí.
Độ chính xác định vị 0,9°: vị trí được đo trực tiếp tại trục đầu ra.
Hai phiên bản mô-men xoắn: PSE 231-8 đạt 1 Nm; PSE 232-8 đạt 2 Nm.
Giao tiếp bus công nghiệp: hỗ trợ CANopen, DeviceNet và Modbus RTU.
Tùy chọn đo tuyệt đối: phạm vi 64 vòng quay, giúp giảm nhu cầu thực hiện hành trình tham chiếu.
Hai kiểu trục: trục đặc 8 mm hoặc trục rỗng 8 mm có vòng kẹp.
Nguồn điều khiển và nguồn động cơ tách biệt: hỗ trợ ngắt nguồn phần công suất mà vẫn duy trì giao tiếp với bộ điều khiển.
Điều chỉnh hướng cáp: đầu nối có thể bố trí theo các góc 90° để phù hợp với vị trí lắp đặt.
Cấp bảo vệ IP54: phù hợp với môi trường máy công nghiệp theo điều kiện lắp đặt quy định.

Thông số kỹ thuật PSE 23x-8

Thông số	Chi tiết
Thương hiệu	Halstrup-walcher
Model	PSE 23x-8
Loại thiết bị	Hệ thống định vị điện
Động cơ	Động cơ DC
Nguồn cấp	24 VDC ±10%
Mô-men xoắn danh định	1 Nm hoặc 2 Nm
Tốc độ danh định	80 vòng/phút hoặc 40 vòng/phút
Độ chính xác định vị	0,9°
Giao tiếp bus	CANopen, DeviceNet, Modbus RTU
Hệ thống đo vị trí	Bán tuyệt đối hoặc tuyệt đối tùy cấu hình
Phạm vi định vị	Không giới hạn với hệ đo bán tuyệt đối; 64 vòng quay với hệ đo tuyệt đối
Trục đầu ra	Trục đặc 8 mm hoặc trục rỗng 8 mm có vòng kẹp
Dòng điện danh định	0,7 A
Dòng điện bộ điều khiển	0,1 A
Chu kỳ hoạt động	30%, chu kỳ cơ sở 300 giây
Cấp bảo vệ	IP54
Nhiệt độ môi trường	0 đến 45°C
Nhiệt độ lưu trữ	−10 đến 70°C
Lực dọc trục tối đa	20 N
Lực hướng kính tối đa	40 N
Khối lượng	Khoảng 500 g
Chứng nhận	CE

Thông số được tổng hợp từ datasheet chính thức của Halstrup-walcher cho dòng PSE 21x/23x-8.

Model / phiên bản

PSE 231-8: mô-men xoắn danh định 1 Nm, tốc độ 80 vòng/phút.
PSE 232-8: mô-men xoắn danh định 2 Nm, tốc độ 40 vòng/phút.
Trục đặc 8 mm: mã tùy chọn trục W.
Trục rỗng 8 mm có vòng kẹp: mã tùy chọn trục H.
Hệ đo bán tuyệt đối: phạm vi định vị không giới hạn theo cấu hình.
Hệ đo tuyệt đối: phạm vi đo 64 vòng quay.
Giao tiếp: CANopen, DeviceNet hoặc Modbus RTU tùy mã đặt hàng.

Ứng dụng PSE 23x-8

Halstrup-walcher PSE 23x-8 phù hợp với các máy công nghiệp cần điều chỉnh vị trí tự động cho những trục phụ hoặc cơ cấu thay đổi định dạng. Các ứng dụng tiêu biểu gồm máy đóng gói, máy chiết rót, máy chế biến, máy gia công gỗ và dây chuyền sản xuất có nhiều vị trí cần điều chỉnh.

Thiết bị kết nối với PLC hoặc hệ thống điều khiển thông qua CANopen, DeviceNet hoặc Modbus RTU để nhận giá trị vị trí đặt và cung cấp thông tin vị trí thực tế. Tùy cấu hình cơ khí, người thiết kế có thể lựa chọn trục đặc hoặc trục rỗng để kết nối với trục vít me và các cơ cấu truyền động tương ứng.

Lợi ích khi sử dụng

PSE 23x-8 giúp tự động hóa quá trình điều chỉnh vị trí, giảm thao tác căn chỉnh thủ công và hỗ trợ rút ngắn thời gian thay đổi định dạng máy. Việc tích hợp động cơ, hộp số, bộ điều khiển và hệ thống đo vị trí giúp giảm số lượng thành phần rời cần bố trí.

Khả năng lựa chọn giao tiếp bus, kiểu trục và hệ đo vị trí giúp thiết bị thích ứng với nhiều cấu hình máy. Khi lựa chọn sản phẩm, cần xác định mô-men tải, tốc độ cần thiết, giao thức PLC, kiểu lắp trục và phạm vi định vị để chọn đúng phiên bản.
